Конденсатор подобно резистору и катушке оказывает переменному току сопротивление, но разное для токов различных частот. Он может хорошо пропускать токи высокой частоты и одновременно быть почти изолятором для токов низкой частоты. Радиолюбители, например, иногда вместо наружных антенн используют провода электроосветительной сети, подключая приемники к ним через конденсатор емкостью 220–510 пФ. Случайно ли выбрана такая емкость конденсатора? Нет, не случайно. Конденсатор такой емкости хорошо пропускает токи высокой частоты, необходимые для работы приемника, но оказывает большое сопротивление переменному току частотой 50 Гц, текущему в сети. В этом случае конденсатор становится своеобразным фильтром, пропускающим ток высокой частоты и задерживающим ток низкой частоты.

Емкостное сопротивление конденсатора переменному току зависит от его емкости и частоты тока: чем больше емкость конденсатора и частота тока, тем меньше его емкостное сопротивление. Это сопротивление конденсатора можно с достаточной точностью определить по такой упрощенной формуле:

R C = 1/6 fC

где R C — емкостное сопротивление конденсатора, Ом; f — частота тока, Гц; С — емкость данного конденсатора, Ф; цифра 6 — округленное до целых единиц значение 2π (точнее 6,28, так как π = 3,14).

Пользуясь этой формулой, давай узнаем, как ведет себя конденсатор по отношению к переменным токам, если использовать провода электросети в качестве антенны. Допустим, что емкость этого конденсатора 500 пФ (500 пФ = 0,0000000005 Ф). Частота тока электросети 50 Гц. За среднюю несущую частоту радиостанции примем 1 МГц (1 000 000 Гц), что соответствует волне длиной 300 м. Какое сопротивление оказывает этот конденсатор радиочастоте?

Rc = = 1/(6·1000000·0,0000000005) ~=300 Ом.

А переменному току электросети?

Rc = 1/(6·50·0,0000000005) ~= 7 МОм.

И вот результат: конденсатор емкостью 500 пФ оказывает току высокой частоты в 20000 раз меньшее сопротивление, чем току низкой частоты. Убедительно? Конденсатор меньшей емкости оказывает переменному току сети еще большее сопротивление.

Запомни:емкостное сопротивление конденсатора переменному току уменьшается с увеличением его емкости и частоты тока, и наоборот, увеличивается с уменьшением его емкости и частоты тока.

Свойство конденсатора не пропускать постоянный ток и проводить по-разному переменные токи различных частот используют для разделения пульсирующих токов на их составляющие, задержания токов одних частот и пропускания токов других частот. Этим свойством конденсаторов ты будешь часто пользоваться в своих конструкциях.

Как устроены конденсаторы постоянной емкости?

Все конденсаторы постоянной емкости имеют токопроводящие обкладки, а между ними — керамика, слюда, бумага или какой-либо другой твердый диэлектрик. По виду используемого диэлектрика конденсаторы называют соответственно керамическими, слюдяными, бумажными. Внешний вид некоторых керамических конденсаторов постоянной емкости показан на рис. 62

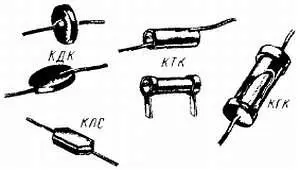

Рис. 62. Керамические конденсаторы постоянной емкости

У них диэлектриком служит специальная керамика, обкладками — тонкие слои посеребренного металла, нанесенные на поверхности кермики, а выводами латунные посеребренные проволочки или полоски, припаянные к обкладкам. Сверху корпусы конденсаторов покрыты эмалью.

Наиболее распространены керамические конденсаторы типов КДК (Конденсатор Дисковый Керамический) и КТК (Конденсатор Трубчатый Керамический): У конденсатора типа КТК одна обкладка нанесена на внутреннюю, а вторая на внешнюю поверхность тонкостенной керамической трубочки. Иногда трубчатые конденсаторы помещают в герметичные фарфоровые «футлярчики» с металлическими колпачками на концах. Это конденсаторы типа КГК.

Керамические конденсаторы обладают сравнительно небольшими емкостями — до нескольких тысяч пикофарад. Их ставят в те цепи, в которых течет ток высокой частоты (цепь антенны, колебательный контур), для связи между ними.

Чтобы получить конденсатор небольших размеров, но обладающий относительно большой емкостью, его делают не из двух, а из нескольких пластин, сложенных в стопку и отделенных друг от друга диэлектриком (рис. 63). В этом случае каждая пара расположенных рядом пластин образует конденсатор. Соединив эти пары пластин параллельно, получают конденсатор значительной емкости.
