Электролитические конденсаторы обладают большими емкостями — от долей до нескольких тысяч микрофарад. Они предназначены для работы в цепях с пульсирующими токами, например, в фильтрах выпрямителей переменного тока, для связи между низкочастотными цепями. При этом отрицательный электрод конденсатора соединяют с отрицательным полюсом цепи, а положительный — с ее положительным полюсом. При несоблюдении полярности включения электролитический конденсатор может выйти из строя.

Номинальные емкости электролитических конденсаторов пишут на их корпусах. Фактическая емкость может быть значительно больше номинальной.

Важнейшей характеристикой любого конденсатора, кроме емкости, является также его номинальное напряжение, т. е. то напряжение, при котором конденсатор может длительное время работать, не утрачивая свои свойства. Это напряжение зависит от свойств и толщины слоя диэлектрика конденсатора. Керамические, слюдяные, бумажные и металлобумажные конденсаторы различных типов рассчитаны на номинальные напряжения от 150 до 1000 В и более.

Электролитические конденсаторы выпускают на номинальные напряжения от нескольких вольт до 30–50 В и от 150 до 450–500 В. В связи с этим их подразделяют на две группы: низковольтные и высоковольтные . Конденсаторы первой группы используют в цепях со сравнительно небольшим напряжением, а конденсаторы второй группы — в цепях с относительно высоким напряжением.

Подбирая конденсаторы для своих конструкции, всегда обращай внимание на их номинальные напряжения. В цепи с меньшим напряжением, чем номинальное, конденсаторы включать можно, но в цепи с напряжением, превышающим номинальное, их включать нельзя. Если на обкладках конденсатора окажется напряжение, превышающее его номинальное напряжение, то диэлектрик пробьется. Пробитый конденсатор непригоден для работы.

Теперь о конденсаторах переменной емкости.

Устройство простейшего конденсатора переменной емкости ты видишь на рис. 66. Одна его обкладка — статор неподвижна. Вторая ротор — скреплена с осью. При вращении оси площадь перекрытия обкладок, а вместе с нею и емкость конденсатора изменяются.

Рис. 66. Простейший конденсатор переменной емкости

Конденсаторы переменной емкости, применяемые в настраиваемых колебательных контурах приемников, состоят из двух групп пластин (рис. 67, а ), сделанных из листового алюминия или латуни. Пластины ротора соединены осью. Статорные пластины также соединены и изолированы от ротора. При вращении оси пластины статорной группы постепенно входят в воздушные зазоры между пластинами роторной группы, отчего емкость конденсатора плавно изменяется. Когда пластины ротора полностью выведены из зазоров между пластинами статора, емкость конденсатора наименьшая; ее называют начальной емкостью конденсатора. Когда роторные пластины полностью введены между пластинами статора, емкость конденсатора будет наибольшей, т. е. максимальной для данного конденсатора. Максимальная емкость конденсатора будет тем больше, чем больше в нем пластин и чем меньше расстояние между подвижными и неподвижными пластинами.

В конденсаторах, показанных на рис. 66 и 67, а , диэлектриком служит воздух. В малогабаритных же конденсаторах переменной емкости (рис. 67, б ) диэлектриком может быть бумага, пластмассовые пленки, керамика. Такие конденсаторы называют конденсаторами переменной емкости с твердым диэлектриком. При меньших габаритах, чем конденсаторы с воздушным диэлектриком, они могут иметь значительные максимальные емкости. Именно такие конденсаторы и применяют для настройки колебательных контуров малогабаритных транзисторных приемников.

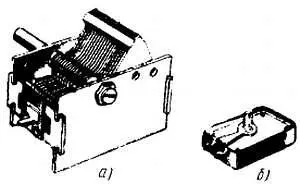

Рис. 67. Конденсаторы переменной емкости с воздушным ( а) и твердым ( б) диэлектриком

Наиболее распространены конденсаторы переменной емкости, имеющие начальную емкость в несколько пикофарад и наибольшую 240–490 пФ. Не исключено, что один из таких конденсаторов ты уже использовал для настройки твоего первого радиоприемника.

В приемниках с двумя настраивающимися колебательными контурами используют блоки конденсаторов переменной емкости (КПЕ). В блоке КПЕ, показанном на рис. 68, два конденсатора, роторы которых имеют общую ось. При вращении оси одновременно изменяются емкости обоих конденсаторов.
