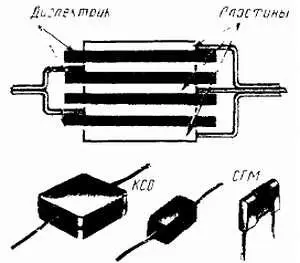

Рис. 63. Слюдяные конденсаторы

Так устроены все конденсаторы со слюдяным диэлектриком. Их пластинами — обкладками служат листочки из алюминиевой фольги или слои серебра, нанесенные непосредственно на слюду, а выводами отрезки посеребренной проволоки. Такие конденсаторы опрессованы пластмассой. Это конденсаторы КСО. В их наименовании имеется цифра, характеризующая форму и размеры конденсаторов, например: КСО-1, КСО-5. Чем больше цифра, тем больше и размеры конденсатора. Некоторые слюдяные конденсаторы выпускают в керамических влагонепроницаемых корпусах. Их называют конденсаторами типа СГМ. Емкость слюдяных конденсаторов бывает от 47 до 50000 пФ (0,05 мкФ). Как и керамические, они предназначены для высокочастотных цепей, а также для использования в качестве блокировочных и для связи между высокочастотными цепями.

В бумажных конденсаторах (рис. 64) диэлектриком служит пропитанная парафином тонкая бумага, а обкладками — фольга. Полоски бумаги вместе с обкладками свертывают в рулон и помещают в картонный или металлический корпус. Чем шире и длиннее обкладки, тем больше емкость конденсатора.

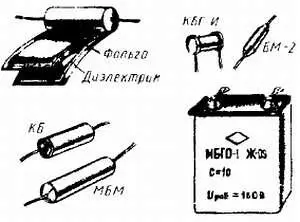

Рис. 64. Бумажные и металлобумажные конденсаторы постоянной емкости

Бумажные конденсаторы применяют главным образом в низкочастотных цепях, а также для блокировки источников питания. Разновидностей конденсаторов с бумажным диэлектриком много. И все имеют в своем обозначении букву Б ( Бумажные). Конденсаторы типа БМ ( Бумажные Малогабаритные) заключены в металлические трубочки, залитые с торцов специальной смолой.

Конденсаторы КБ имеют картонные цилиндрические корпуса. Конденсаторы типа КБГ-И помещают в фарфоровые корпуса с металлическими торцовыми колпачками, соединенными с обкладками, от которых отходят узкие выводные лепестки.

Конденсаторы емкостью до нескольких микрофарад выпускают в металлических корпусах. К ним относятся конденсаторы типов КБГ-МП, КБГ-МН, КБГТ. В одном корпусе их может быть два-три.

Диэлектриком конденсаторов типа МБМ ( Металлобумажный Малогабаритный) служит лакированная конденсаторная бумага, а обкладками — слои металла толщиной меньше микрона, нанесенные на одну сторону бумаги. Характерная особенность конденсаторов этого типа — способность самовосстанавливаться после электрического пробоя диэлектрика.

Номиналы керамических, слюдяных, бумажных, металлобумажных конденсаторов постоянной емкости, выпускаемых нашей промышленностью, сведены в таблицу приложения 3 .

Особую группу конденсаторов постоянной емкости составляют электролитические (рис. 65).

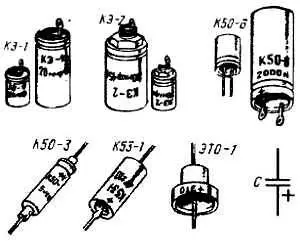

Рис. 65. Электролитические конденсаторы

По внутреннему устройству электролитический конденсатор несколько напоминает бумажный. В нем имеются две ленты из алюминиевой фольги. Поверхность одной из них покрыта тончайшим слоем окиси. Между алюминиевыми лентами проложена лента из пористой бумаги, пропитанной специальной густой жидкостью — электролитом. Эту четырехслойную полосу скатывают в рулон и помещают в алюминиевый цилиндрический стакан или патрончик.

Диэлектриком конденсатора служит слой окиси. Положительной обкладкой (анодом) является та лента, которая имеет слой окиси. Она соединяется с изолированным от корпуса лепестком. Вторая, отрицательная обкладка (катод) бумага, пропитанная электролитом через ленту, на которой нет слоя окиси, соединяется с металл веским корпусом. Таким образом, корпус является выводом отрицательной, а изолированный от него лепесток — выводом положительной обкладки электролитического конденсатора. Так, в частности, устроены конденсаторы типов КЭ, К50-3. Конденсаторы КЭ-2 отличаются от конденсаторов типов КЭ только пластмассовой втулкой с резьбой и гайкой для крепления на панели. Алюминиевые корпуса конденсаторов К50-3 имеют форму патрончика диаметром 4,5–6 и длиной 15 20 мм. Выводы — проволочные. Аналогично устроены и конденсаторы типа К50-6. Но у них выводы электродов (обкладок) изолированы от корпусов.

На принципиальных схемах электролитические конденсаторы изображают так же, как и другие конденсаторы постоянной емкости, — двумя «черточками, но возле положительной обкладки ставят знак «+».
