Раньше такие чертежи называли скелетными схемами или блок-схемами. Сейчас эта терминология считается устаревшей.

Принципиальную электрическую схему чаще называют принципиальной или просто схемой. На ней все детали радиотехнического устройства и порядок их соединения изображают условными знаками, символизирующими эти детали, линиями. «Читая» принципиальную схему, как географическую карту или чертеж какого-то механизма, нетрудно разобраться в цепях и принципе работы устройства. Но она не дает представления о размерах устройства и размещении его деталей на монтажных платах.

Схема соединений , в отличие от принципиальной, информирует, как расположены в конструкции и соединены между собой детали устройства. Собирая приемник, усилитель или любой другой радиоаппарат радиолюбитель располагает детали и проводники примерно так, как на рекомендованной схеме соединений. Но монтаж и все соединения деталей проверяют по принципиальной схеме устройства.

Уметь грамотно чертить и читать радиосхемы — совершенно обязательное условие для каждого, кто хочет стать радиолюбителем.

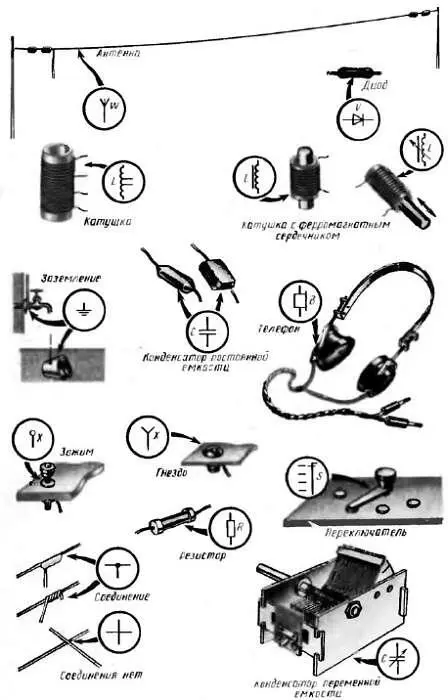

На рис. 33 ты видишь уже знакомые тебе детали и устройства и некоторые другие, с которыми придется иметь дело в дальнейшем. А рядом в кружках — их символические графические изображения на принципиальных схемах. Любую катушку индуктивности без сердечника, независимо от ее конструкции и числа витков, на принципиальной схеме изображают в виде волнистой линии. Отводы катушек показывают черточками. Если катушка имеет неподвижный ферромагнитный сердечник (ферритовый стержень), увеличивающий ее индуктивность, его обозначают прямой линией вдоль изображения катушки. Если таким сердечником настраивают контур приемника, как это было в опытном приемнике, его на схеме обозначают то же прямой, но вместе с катушкой пересекают стрелкой. Подстроенный ферромагнитный сердечник катушки обозначают короткой жирной чертой, пересекающейся Т-образным символом.

Любой конденсатор постоянной емкости изображают двумя короткими параллельными линиями, символизирующими две изолированные одна от другой пластины. Если конденсатор электролитический (о таких конденсаторах поговорим позже), его положительную обкладку обозначают дополнительным знаком «+». Конденсаторы переменной емкости изображают так же, как и конденсаторы постоянной емкости, но пересеченными наискось стрелкой, символизирующей переменность емкости этого прибора. Гнезда для подключения провода антенны, головных телефонов или каких-то других устройств или деталей обозначают значками в виде вилки, а зажимы кружками.

Новым для тебя является переключатель. Вместо того, чтобы при настройке приемника раскручивать и скручивать проводники, как ты это делал во время опытов с детекторным приемником, выводы и отводы катушки можно переключать простейшим ползунковым, движковым или иной конструкции переключателем.

Проводники, которыми соединяют детали, обозначают прямыми линиями. Если линии сходятся и в месте их пересечения стоит точка, значит проводники соединены. Отсутствие точки в месте пересечения проводников говорит о том, что они не соединены.

Рис. 33. Условные графические обозначения некоторых радиотехнических деталей, приборов и устройств на принципиальных схемах

На принципиальных схемах рядом с символическими обозначениями радиодеталей, приборов, коммутирующих и других устройств пишут соответствующие им латинские буквы. Так, например, всем конденсаторам, независимо от их конструктивных особенностей и применения, присвоена буква С , резисторам буква R , катушкам — буква L, полупроводниковым диодам, транзисторам и многим другим полупроводниковым приборам — буква V , антеннам — буква W , гнездам и другим соединительным устройствам — буква X , головным телефонам, головкам громкоговорителей, микрофонам и другим преобразователям электрических или звуковых колебаний — буква В , гальваническим элементам и аккумуляторам — буква G , батареям гальванических элементов или аккумуляторов — буквы GB , лампам накаливания — буква Н и т. д.

Кроме того, на схемах детали нумеруют, т. е. рядом с буквой, присвоенной детали, пишут цифру, например C1, L1, L2, R1, V1 и т. д. Для упрощения принципиальных схем на них иногда не показывают антенну, головные телефоны, ограничиваясь только обозначениями гнезд или зажимов для их подключения, но тогда возле них пишут соответствующие буквы с цифрами: W1, В1.
