Неисправность может быть и в самой катушке, если она намотана не из целого отрезка провода и места соединения не пропаяны. Такие случаи бывают наиболее часто, если приемник долго находился в сыром месте: от сырости соединения окисляются, нарушаются электрические контакты.

Какие еще могут быть неисправности в приемнике?

Посмотри на схему своего приемника и ответь на такие вопросы. Будет ли работать приемник, если блокировочный конденсатор окажется «пробитым» (его обкладки соединены)? Что произойдет, если соединяются проводники шнура головных телефонов? Будет ли работать приемник, если случайно соединятся начало и конец контурной катушки или надломятся ее отводы?

Задай себе еще ряд подобных вопросов и ответь на них. Тогда тебе будет легче отыскивать неисправности в приемнике и устранять их.

В восьмой беседе ты узнаешь о пробниках и приборах, с помощью которых облегчается оценка качества деталей, контактов, соединений. Ими тоже можно воспользоваться для отыскания неисправностей в детекторном приемнике.

* * *

В этой беседе я затронул только практическую сторону построения простейшего радиоприемника, познакомил с принципом начертания и «чтения» его схемы. Но здесь почти ничего не было сказано о самом важном — о сущности работы колебательного контура, детектора, телефонов и приемника в целом, о тех явлениях и преобразованиях, которые про исходят в его цепях. Разговор об этом пойдет в следующей беседе.

В любом радиовещательном приемнике, независимо от его сложности, совершенно обязательно есть три элемента, обеспечивающие ему работоспособность. Эти элементы колебательный контур, детектор и телефоны или, если приемник с усилителем 3Ч, (динамическая головка прямого излучения. Твой первый приемник, собранный и испытанный в ходе предыдущей беседы, состоял только из этих трех элементов. Колебательный контур, в который входили антенна с заземлением, обеспечивали приемнику настройку на волну радиостанции, детектор преобразовывал модулированные колебания радиочастоты в колебания звуковой частоты, которые телефоны преобразовывали в звук. Без них или без любого из них радиоприем невозможен.

В чем сущность действия этих обязательных элементов радиоприемного устройства?

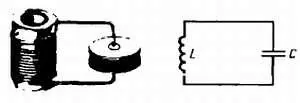

Устройство простейшего колебательного контура и его схема изображены на рис. 38. Он, как видишь, состоит из катушки L и конденсатора С , образующих замкнутую электрическую цепь. При некоторых условиях в контуре могут возникать и существовать электрические колебания. Поэтому его и называют колебательным контуром.

Рис. 38. Простейший электрический колебательный контур

Приходилось ли тебе наблюдать такое явление: в момент выключения питания электроосветительной лампы между размыкающимися контактами выключателя появляется искра. Если случайно соединить выводы полюсов батареи электрического карманного фонарика (чего нужно избегать), в момент их разъединения между ними также проскакивает маленькая искра. А на заводах, в цехах фабрик, где рубильниками разрывают электрические цепи, по которым текут токи большой силы, искры могут быть столь значительными, что приходится принимать меры, чтобы они не причинили вреда человеку, включающему ток. Почему возникают эти искры?

Из первой беседы ты уже знаешь, что вокруг проводника с током существует магнитное поле, которое можно изобразить в виде замкнутых магнитных силовых линий, пронизывающих окружающее его пространство. Обнаружить это поле, если оно постоянное, можно с помощью магнитной стрелки компаса. Если отключить проводник от источника тока, то его исчезающее магнитное поле, рассеиваясь в пространстве, будет индуцировать токи в ближайших от него других проводниках. Ток индуцируется и в том проводнике, который создал это магнитное поле. А так как он находится в самой гуще своих же магнитных силовых линий, в нем будет индуцироваться более сильный ток, чем в любом другом проводнике. Направление этого тока будет таким же, каким оно было в момент разрыва проводника. Иначе говоря, исчезающее магнитное поле будет поддерживать создающий его ток до тех пор, пока оно само не исчезнет, т. е. полностью не израсходуется содержащаяся в нем энергия. Следовательно, ток в проводнике течет и после того, как выключен источник тока, но, разумеется, недолго — ничтожно малую долю секунды.
