В конструкции, показанной на рис. 36, ты должен узнать третий вариант опытного приемника с настройкой ферритовым стержнем (по схеме на рис. 34, в ). Только тогда контурная катушка находилась на столе и ты подключал ее выводами к детекторной приставке, здесь же она концами каркаса вклеена в отверстия стоек аналогичной приставки.

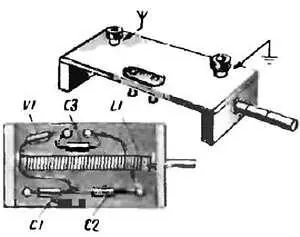

Рис 36. Приемник с настройкой ферритовым стержнем

Приемник настраивается только ферритовым стержнем. На стержне сделаны метки, соответствующие его положению в каркасе катушки при настройке на разные станции.

Если в вашей местности хорошо слышны передачи радиостанций в основном только ДВ диапазона, в приемнике используй опытную катушку. Если же лучше слышны радиостанции СВ диапазона, тогда надо сделать другую катушку, рассчитанную на прием станций этого диапазона.

Конструкция катушки СВ диапазона такая же. Длина ее каркаса, также склеенного на ферритовом стержне, может быть 80–90 мм. Катушка должна содержать 80–90 витков провода ПЭВ-1 или ПЭВ-2 диаметром 0,2–0,3 мм, но уложенных на каркас вразрядку (с небольшим расстоянием между витками) с таким расчетом, чтобы общая длина намотки составила 60–70 мм. При такой намотке можно точнее настраивать контур на волну радиостанции, особенно работающую в наиболее коротковолновом участке этого диапазона. В этом ты еще убедишься.

Диод V1, как и в предыдущем приемнике, серии Д9 или Д2 с любым буквенным индексом. Емкость конденсатора C1 может быть 47–62 пФ, конденсатора С3 — 2200–6800 пФ. Конденсатор С2 подбери опытным путем (на схеме отмечено звездочкой): его емкость (от 100 до 470 пФ) должна быть такой, чтобы наиболее длинноволновая радиостанция принималась при почти полностью введенном внутрь каркаса ферритового стержня. Как пользоваться таким приемником, ты уже знаешь.

Если в вашей местности хорошо слышны передачи всего лишь одной радиостанции, скажем, только местной, ты можешь сделать более простой детекторный приемник — с фиксированной настройкой, например, по схеме, показанной на рис. 37. Такой приемник не имеет ручек настройки. Его один раз настраивают на выбранную станцию, и он всегда готов для приема этой станции.

Рис. 37. Принципиальная схема детекторного приемника с фиксированной настройкой на одну радиостанцию

Настроить приемник на местную станцию можно ферритовым подстроечным сердечником катушки L1 (на схеме подстроечник символизирует короткая жирная черточка, пересекающаяся «молоточком») и подбором емкости конденсатора С1 от 100 до 300 пФ.

Можно использовать уже имеющуюся у тебя катушку с ферритовым стержнем, который будет выполнять функцию подстроечного сердечника. Но, разумеется, можно намотать новую, более короткую катушку, а в качестве подстроечника использовать отрезок ферритового стержня по длине каркаса катушки. Сердечник укрепи на панели приемника неподвижно, а настраивать контур на волну радиостанции будешь перемещением катушки вдоль сердечника. Настроив таким способом контур, закрепи каркас катушки на сердечнике каплей клея.

Пользуясь таким приемником, помни, что в его контур входят емкость и индуктивность антенны. Поэтому при подключении к нему другой антенны контур придется снова подстраивать.

Детекторный приемник является наиболее простым радиотехническим устройством. Однако и в нем, как и в сложном приемнике, могут быть неполадки, которые надо уметь находить и устранять. Меньше всего неисправностей бывает, как правило, в приемнике, детали которого укреплены прочно, монтаж выполнен аккуратно, а все соединения надежно пропаяны.

Но если все же приемник перестал работать или работает с перебоями, значит, где-то обрыв, ненадежный или совсем плохой контакт, произошло короткое замыкание. Надо прежде всего посмотреть, нет ли внешних повреждений в катушке, хорошо ли присоединены антенна и заземление, в порядке ли переключатель. Проверь исправность антенны и заземления и их вводов, посмотри, не соприкасается ли провод антенны с каким-либо предметом, через который может быть утечка тока из антенны в землю помимо приемника. Если внешних повреждений в приемнике, антенне и заземлении не обнаружено, значит, где-то нарушился контакт в самом приемнике. Чаще всего плохие контакты появляются в переключателях из-за отвертывания гаек и винтов во время настройки, плохой зачистки монтажного провода в местах соединений. При этом приемник вообще перестает работать или передачи принимаются со значительным треском.
