Этот опыт позволяет сделать вывод, что металлический стержень, помещенный в катушку, влияет на настройку контура. С таким способом настройки приемника, только, разумеется, с применением лучшего, чем гвоздь, ферромагнитного сердечника, ты познакомишься еще в этой беседе. А пока предлагаю следующий опыт — настроить приемник на сигналы радиовещательной станции с помощью конденсатора переменной емкости.

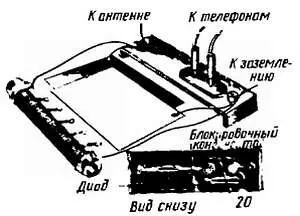

Для удобства проведения этого и нескольких последующих опытов с детекторным приемником, на фанерной дощечке размерами примерно 30x70 мм смонтируй колодку со штепсельными гнездами, два зажима, блокировочный конденсатор, соединив их под дощечкой, как показано на рис. 30.

Рис. 30. Настройка приемника самодельным конденсатором переменной емкости

Колодку с гнездами устанавливай на дощечке так: просверли в ней два отверстия диаметром 6–8 мм с расстоянием 20 мм между центрами и вставь в них «хвосты» штепсельных гнезд. Колодку укрепи на дощечке шурупами или винтами с гайками. Начало катушки и антенну подключи к зажиму, с которым соединен диод, а ко второму зажиму, соединенному с гнездом телефонов, подключи конец катушки и заземление.

Конденсатор переменной емкости может быть как с воздушным, так и с твердым диэлектриком. Но функцию конденсатора переменной емкости могут выполнять две металлические пластины размерами примерно 150x150 мм, вырезанные, например, из жести больших консервных банок.

К пластинам припаяй проводники длиной по 250–300 мм. При помощи этих проводников одну пластину соедини с зажимом антенны, а другую с зажимом заземления. Положи пластины на стол одну возле другой, но так, чтобы они не соприкасались, и настрой приемник на радиостанцию только переключением секций катушки заземленным проводником. Теперь поднеси заземленную пластину к пластине, соединенной с антенной. Если громкость будет увеличиваться, сближай пластины и, наконец, положи одну пластину на другую, проложив между ними лист сухой бумаги (чтобы не было электрического контакта). Найди такое взаимное расположение пластин, при котором будет точная настройка. Если же при сближении пластин громкость приема будет уменьшаться, переключи заземленный проводник на ближний к началу катушки отвод и вновь сближай пластины, добиваясь наибольшей громкости.

В этом опыте настройка приемника на несущую частоту радиостанции осуществлялась двумя способами: грубо изменением индуктивности катушки путем переключения ее секций, точно изменением емкости пластинчатого конденсатора.

Запомни:индуктивность катушки и емкость конденсатора при настройке приемника на радиостанцию взаимосвязаны.

Одну и ту же радиостанцию можно слушать при включении в антенный контур приемника большего числа витков, т. е. большей индуктивности катушки, но при меньшей емкости конденсатора, либо, наоборот, при меньшей индуктивности катушки, но большей емкости конденсатора.

Теперь снова настрой приемник на какую-либо радиостанцию, запомни громкость приема передачи, а затем, не изменяя настройки, включи между антенной и антенным зажимом конденсатор емкостью 47 62 пФ (рис. 31).

Рис. 31. Конденсатор, включенный в цепь антенны, улучшает селективность приемника

Что получилось? Громкость приема несколько уменьшилась. Произошло это потому, что конденсатор, включенный в цепь антенны, изменил параметры всего контура Подстрой контур конденсатором переменной емкости до прежней громкости звучания телефонов. Если до включения в контур дополнительного конденсатора во время приема одной станции прослушивалась еще какая-то другая, близкая по частоте радиостанция, теперь она будет слышна много слабее, а возможно, и совсем не будет мешать. Приемник стал четче выделять сигналы той станции, на которую настроен, или, как говорят, улучшилась его селективность, т. е. избирательность.

Вместо конденсатора постоянной емкости включи между антенной и приемником конденсатор переменной емкости. С его помощью ты сможешь не только изменять селективность приемника, но, возможно, и настраивать его на разные станции.

Следующий опыт настройка приемника ферритовым стержнем (рис. 32).

Рис. 32. Приемник с настройкой ферритовым стержнем
