Вводы антенны и заземления.В сельской местности для оборудования ввода наружной антенны кроме изоляционных материалов потребуется еще грозовой переключатель — небольшой рубильник с зубчатыми пластинками, образующими искровой промежуток. Провода снижения и заземления вводи внутрь комнаты через отверстия, просверленные в стене (рис. 26), оконной колоде или неоткрывающейся раме окна. Сверли их с небольшим наклоном в сторону улицы, чтобы через них в комнату не затекала дождевая вода. Возможно ближе к этим отверстиям укрепи грозовой переключатель.

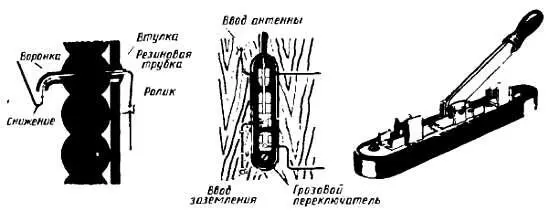

Рис. 26. Оборудование вводов антенны и заземления и установка грозового переключателя

В отверстие для антенного ввода с наружной стороны вставь фарфоровую воронку, а с внутренней — втулку. Вставь в них резиновую, поливинилхлоридную или иную изоляционную трубку, а через трубку пропусти конец провода снижения. Если нет фарфоровых воронки и втулки, можно обойтись одной изоляционной трубкой.

Провод заземления вводи без изоляционных материалов, только со стороны комнаты вставь в отверстие втулку, чтобы не испортить внешнего вида стены. Ввод антенны укрепи на роликах, и, сделав на конце провода петельку, закрепи ее под верхний зажим грозопереключателя. Ввод заземления прибей к стене проволочными скобами. На конце провода заземления тоже сделай петельку и прочно зажми ее под винт ножа грозопереключателя. Далее заготовь два отрезка изолированного провода такой длины, чтобы дотянуть их до твоего рабочего места. Подойдет провод, применяемый для электросети. Концы проводов зачисть от изоляции. Один из них закрепи под нижний свободный зажим грозопереключателя, другой под его верхний зажим (с которым соединен ввод антенны). Противоположными концами эти провода будешь подключать к приемнику.

Зачем нужен грозопереключатель? Чтобы отводить в землю электрические заряды, возникающие в проводах наружной антенны под действием различных атмосферных явлений. Когда приемником не пользуются, антенна должна быть заземлена — нож грозопереключателя устанавливают в верхнее положение. Перед началом радиопередач нож грозопереключателя перекидывают вниз, переключая заземление на приемник. Если к радиопередаче начинают примешиваться значительные трески, являющиеся признаком приближения грозы (в это время заряды из антенны уходят в землю через искровой промежуток), радиоприем желательно прекратить, а антенну заземлить. При этом приемник перестает работать, а создающиеся в антенне электрические заряды через нож переключателя стекают в землю, не причиняя вреда ни приемнику, ни слушателю.

Этих предосторожностей вполне достаточно, чтобы не иметь неприятностей от наружной антенны во время грозы.

Комнатная антенна.Для приема сигналов местной или отдаленной мощной радиовещательной станции можно пользоваться также комнатной антенной. Для ее устройства нужно в углах комнаты под потолком привернуть фарфоровые ролики и натянуть между ними изолированный или голый провод. Его можно протянуть вдоль одной, двух, трех или всех четырех стен комнаты. Один из концов провода пойдет вниз, к приемнику. Такая антенна будет тем лучше, чем длиннее ее провод; и чем выше над землей находится комната.

Можно также соорудить спиральную комнатную антенну (рис. 27), представляющую собой изолированный или голый провод длиной 10–15 м, свитый в спираль на круглой болванке. Спиральную антенну нужно подвесить на шнуре или капроновой леске между стенами комнаты. Снижение к радиоприемнику можно слетать от любого конца или витка спирали. Грозопереключатель для комнатной антенны не нужен.

Рис. 27. Комнатная спиральная антенна

Прежде чем приступить к сборке твоего первого радиоприемника, предлагаю тебе заняться сборкой опытного детекторного приемника. Главное достоинство такого варианта простейшего радиоприемника заключается в том, что в нем легко делать любые изменения и дополнения, исправлять ошибки путем переключения соединительных проводников, поскольку все его детали будут лежать перед тобой в развернутом виде. Опыты с ним помогут тебе понять основные принципы работы любого радиовещательного приемника и получить некоторые практические навыки радиотехнического конструирования.
