Определяя места подвески горизонтальной части антенны, учитывай возможность использования крыши своего дома. Близко к железной крыше дома и над деревьями антенну подвешивать не рекомендуется. Если неподалеку проходят провода электрического освещения, то горизонтальную часть антенны располагай по возможности перпендикулярно им и подальше от них.

Имей в виду: категорически запрещается подвешивать провод антенны над линиями электрического освещения, телефонными и другими проводами, а также крепить шесты к водосточным, вентиляционным и дымоходным трубам, телефонным столбам, столбам электрического освещения.

Для мачт, устанавливаемых на крышах домов, нужны шесты длиной 3–4 м, диаметром у основания 8-10 см, а у вершины 4–5 см. В сельской местности в качестве одной из опор можно использовать дерево. К шестам, отступая от вершины на 15–20 см, прикрепи по три отрезка стальной проволоки длиной несколько больше длины шестов; они будут оттяжками. На вершине одного из шестов укрепи блок. Пропусти через него прочную веревку, а лучше тонкий металлический трос дли подъема горизонтальной части антенны, а в дальнейшем для регулировки ее натяжения. Под мачты обязательно сделай дощатые опорные площадки с гнездами для их оснований (рис. 23). Устанавливать мачты удобнее вдвоем: один держит мачту в вертикальном положении, а другой закрепляет ее оттяжки на костылях или гвоздях, вбитых в крышу. Если кровля железная, оттяжки можно крепить в закроях железа.

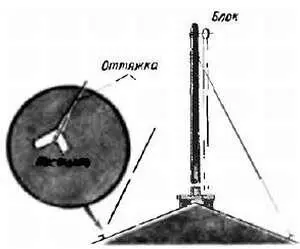

Рис. 23. Крепление мачты антенны на крыше

Провод горизонтального луча антенны подвешивай к мачтам на двух цепочках из антенных изоляторов (рис. 24, а ) или фарфоровых роликах (рис. 24, б ), используемых для комнатной электропроводки. В каждой цепочке должно быть не менее чем по два изолятора. Одну цепочку крепи к вершине мачты без блока, вторую — к веревке (тросу), перекинутой через блок на второй мачте.

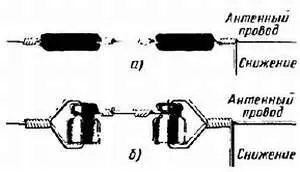

Рис. 24. Цепочки изоляторов

Разматывая провод, не выпускай моток из рук, следи за тем, чтобы на проводе не образовывались петли, перегибы. Ту часть провода, которая будет снижением, временно, пока не закончишь подъем и крепление горизонтальной части антенны, соедини с заземлением. Если для снижения приходится использовать отдельный отрезок провода, место его скрутки с горизонтальным лучом обязательно пропаяй, сильно натягивать провод горизонтального луча не следует, так как во время зимних морозов его длина заметно уменьшается, провод натягивается и может оборваться или поломать опоры.

Чтобы снижение не болталось и не соприкасалось с кровлей или другими частями дома, укрепи на стене или на краю крыши стене или брусок с роликом и привяжи к нему провод снижения.

Если в качестве одной опоры антенны использовать дерево, то к его стволу нужно привязать шест с блоком на конце, как показано на рис. 22. Свободный конец троса, пропущенный через блок, к столу не крепи во время ветра качающееся дерево может оборвать провод антенны. К нему надо привязать какой-нибудь груз, например камень. Подбирая массу этого груза, легко добиться необходимого натяжения горизонтального луча антенны.

Если по каким-либо причинам тебе не удастся соорудить Г-образную антенну на двух опорах, сделай ее в виде наклонного луча. Для этого потребуется одна опора высотой 10–15 м. Второй конец провода крепи на изоляторе возле окна, через которое антенну будешь вводить в дом. Если дом высокий, а ты живешь на первом или втором этаже, неплохой наружной антенной может быть провод, вертикально или с наклоном свисающий к твоему окну.

Наружная антенна может быть и одномачтовой, например типа «метелка» (рис. 25).

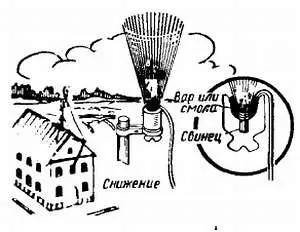

Рис. 25. Антенна типа «метелка»

Она состоит из 40–80 прутков проволоки без изоляции толщиной 1,0–1,5 мм и длиной по 40–50 см. Прутки должны быть зачищены с одного конца и туго стянуты концом провода, предназначенного для снижения. Нижнюю часть метелки желательно залить расплавленным свинцом, чтобы обеспечить надежный контакт между отдельными ее прутками. Пучок прутков надо вставить в отверстие большого фарфорового изолятора или толстостенный фарфоровый или стеклянный стакан подходящего диаметра, а затем залить варом или смолой. Свободные концы прутков расправляют наподобие метлы. Изолятор крепят к мачте железным хомутиком или проволокой.
