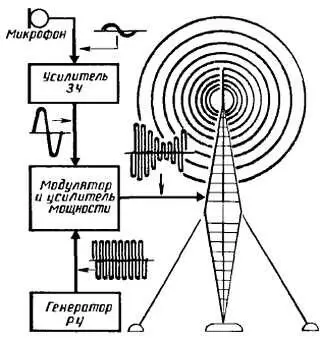

Рис. 18. Структурная схема радиовещательной станции

Пока студийный микрофон не включен, в антенне станции течет ток высокой (несущей), но строго постоянной частоты и амплитуды (см. левые части графиков на рис. 19). Антенна при этом излучает радиоволны неизменной длины и мощности. Но вот в студии включили микрофон, и люди, находящиеся за десятки, сотни и тысячи километров от радиостанции, услышали знакомый голос диктора.

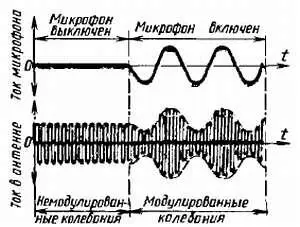

Рис. 19. При действии звука на микрофон ток высокой частоты в антенне передатчика изменяется по амплитуде

Что же в это время происходит в передатчике радиостанции? Колебания звуковой частоты, созданные микрофоном и усиленные студийным усилителем 3Ч, подают в так называемый модулятор, входящий в усилитель мощности передатчика, и там, воздействуя на ток высокой частоты генератора, изменяют его амплитуду колебаний. От этого изменяется излучаемая антенной передатчика электромагнитная энергия (см. правые части графиков на рис. 19). Чем больше частота тока, поступающего из радиостудии в передатчик, тем с большей частотой изменяются амплитуды тока в антенне. Так звук, преобразованный микрофоном в электрические колебания звуковой частоты, получает «путевку» в эфир.

Процесс изменения амплитуд высокочастотных колебаний под действием тока звуковой частоты называют амплитудной модуляцией (AM). Изменяемые же по амплитуде токи высокой частоты в антенне и излучаемые ею радиоволны носят название модулированных колебаний радиочастоты. Кроме амплитудной модуляции существует еще так называемая частотная модуляция (ЧМ). При таком виде модуляции изменяется частота, а амплитуда колебаний радиочастоты в антенне радиостанции остается неизменной. Частотную модуляцию применяют, например, для передачи звукового сопровождения в телевидении, в радиовещании на УКВ. В радиовещании на ДВ, СВ и КВ используют только амплитудную модуляцию.

Радиоволны не могут быть обнаружены ни одним органом наших чувств. Но если на их пути встречается проводник, они отдают ему часть своей энергии. На этом явлении и основан прием радиопередач. Улавливание энергии радиоволн приемником осуществляет антенна радиоприемника. Отдавая антенне часть электромагнитной энергии, радиоволны индуцируют в ней модулированные колебания радиочастоты.

В приемнике имеют место процессы, обратные тем, которые происходят в студии и на передатчике радиостанции. Если там звук последовательно преобразуют сначала в электрические колебания звуковой частоты, а затем в модулированные колебания радиочастоты, то при радиоприеме решается обратная задача: модулированные колебания радиочастоты, возбужденные в антенне, приемник преобразует в электрические колебания звуковой частоты, а затем в звук. В простейшем приемнике, работающем только благодаря энергии, уловленной антенной, модулированные колебания радиочастоты преобразуются в колебания звуковой частоты детектором, а эти колебания в звук — головными телефонами.

Но ведь антенну приемника пронизывают радиоволны множества радиостанций, возбуждая в ней модулированные колебания самых различных радиочастот. И если все эти радиосигналы преобразовать в звуки, то мы услышали бы сотни голосов людей, разговаривающих на разных языках. Вряд ли такой радиоприем нас устроил бы.

Разумеется, интересно послушать передачи разных станций, но только, конечно, не все одновременно, а каждую в отдельности. А для этого из колебаний всех частот, возбуждающихся в антенне, надо выделить колебания с частотой той радиостанции, передачи которой хотим слушать. Эту задачу выполняет колебательный контур, являющийся обязательной частью как самого простого так и самого сложного радиовещательного приемника. Именно с помощью колебательного контура ты будешь в следующей беседе настраивать свой первый приемник на сигналы радиостанций разной длины волны.

В заключение этой беседы, которая, надеюсь, помогла тебе разобраться в сущности радиопередачи и радиоприема, надо сказать о некоторых особенностях распространения радиоволн. Дело в том, что радиоволны разных диапазонов обладают неодинаковыми свойствами, влияющими на дальность их распространения. Волны одной длины преодолевают большие расстояния, волны другой длины «теряются» за пределами горизонта. Бывает так, что радиосигнал превосходно слышен где-то по ту сторону Земли или в Космосе, но его невозможно обнаружить в нескольких десятках километров от радиостанции.
