Более крупные единицы частоты — килогерц (пишут кГц), равный 1 000 Гц и мегагерц (пишут МГц), равный 1000 кГц или 1000000 Гц. По частоте колебаний звучащего тела можно судить о тоне или высоте звука. Чем больше частота, тем выше тон звука, и наоборот, чем меньше частота, тем ниже тон звука. Наше ухо способно реагировать на сравнительно небольшую полосу (участок) частот звуковых колебаний — примерно от 20 Гц до 20 кГц. Тем не менее эта полоса частот вмещает всю обширнейшую гамму звуков, создаваемых голосом человека, симфоническим оркестром: от очень низких тонов, похожих на звук жужжания жука, до еле уловимого высокого писка комара. Колебания частотой до 20 Гц, называемые инфразвуковыми, и свыше 20 кГц, называемые ультразвуковыми, мы не слышим. А если бы барабанная перепонка нашего уха оказалась способной реагировать и на ультразвуковые колебания, мы могли бы тогда услышать писк летучих мышей, голос дельфина. Дельфины издают и слышат ультразвуковые колебания с частотами до 180 кГц.

Но, юный друг, не путай высоту, т. е. тон звука с силой его. Высота звука зависит не от амплитуды, а от частоты колебаний. Толстая и длинная струна музыкального инструмента, например, создает низкий тон звука, т. е. колеблется медленнее, чем тонкая и короткая струна, создающая высокий тон звука. Разобраться в этом вопросе тебе поможет рис. 17.

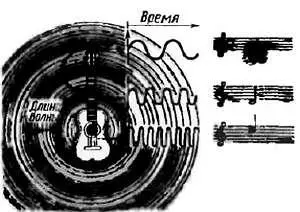

Рис. 17. Чем больше частота колебаний струны, тем короче звуковые волны и выше тон звука

В электро- и радиотехнике используют переменные токи частотой от нескольких герц до тысяч гигагерц. Антенны широковещательных радиостанций, например, питаются токами частотой примерно от 150 кГц до 100 МГц. Эти быстро переменные колебания, называемые колебаниями радиочастоты, и являются тем средством, с помощью которого осуществляется передача звуков на большие расстояния без проводов.

Весь огромный диапазон переменных токов принято подразделять на несколько участков-поддиапазонов. Токи частотой от 20 Гц до 20 кГц, соответствующие колебаниям, воспринимаемым нами как звуки разной тональности, называют токами (или колебаниями) звуковой частоты, а токи частотой выше 20 кГц — токами ультразвуковой частоты. Токи частотой от 100 кГц до 30 МГц называют токами высокой частоты, а токи частотой выше 30 МГц токами ультравысокой и сверхвысокой частоты.

Запомни хорошенько эти границы и названия поддиапазонов частот переменных токов.

Предположим, ты снимаешь трубку телефонного аппарата, набираешь или называешь нужный номер. Вскоре ты слышишь голос товарища, а он твой. Какие электрические явления происходят во время вашего телефонного разговора?

Звуковые колебания воздуха, созданные тобой, преобразуются микрофоном в электрические колебания звуковой частоты, которые по проводам передаются к аппаратуре твоего собеседника. Там, на другом конце линии, они с помощью излучателя телефона преобразуются в колебания воздуха, воспринимаемые твоим приятелем как звуки. В телефонии средством связи цепи являются провода, в радиовещании — радиоволны.

«Сердцем» передатчика любой радиостанции является генератор — устройство, вырабатывающее колебания высокой, но строго постоянной для данной радиостанции частоты. Эти колебания радиочастоты, усиленные до необходимой мощности, поступают в антенну и возбуждают в окружающем ее пространстве электромагнитные колебания точно такой же частоты радиоволны. Скорость удаления радиоволн от антенны радиостанции равна скорости света: 300000 км/с, что почти в миллион раз быстрее распространения звука в воздухе. Это значит, что если на Московской радиовещательной станции в некоторый момент времени включили передатчик, то ее радиоволны меньше чем за 1/30 с дойдут до Владивостока, а звук за это время успеет распространиться всего лишь на 10–11 м.

Радиоволны распространяются не только в воздухе, но и там, где его нет, например в космическом пространстве. Этим они отличаются от звуковых волн, для которых совершенно необходим воздух или какая-либо другая плотная среда, например вода.

Когда радиовещательная станция начинает свои передачи, диктор иногда сообщаем что данная радиостанция работает на волне такой-то длины. Волну, бегущую по поверхности воды, мы видим и при известной ловкости можем измерить ее длину. Длину же радиоволн можно измерить только с помощью специальных приборов или рассчитать математическим путем, если, конечно, известна частота тока, возбуждающего эти волны.
