Но, юный друг, радиовещание и радиосвязь не единственные области современной радиотехники. Радиотехника сегодня — это телевидение и радиолокация, радионавигация, радиоастрономия и телемеханика, звукозапись и многие другие отрасли и разделы науки и техники. С некоторыми из них я намерен познакомить тебя в следующих беседах. Начну же с наиболее широкой области радиотехники — техники радиовещания.

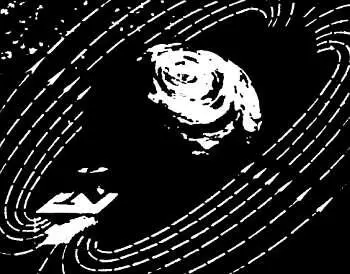

Слово «радио» происходит от латинского radiare — излучать или испускать лучи. Радиовещательная станция, например, подобно Солнцу излучает радиоволны во все стороны по радиусам. Лишь некоторые радиостанции специального назначения излучают радиоволны в каком-то одном направлении.

Если бы ты пришел на территорию радиовещательной станции, то прежде всего увидел бы вертикальную ажурную металлическую мачту или провода, поднятые высоко над землей. Это — антенна. Рядом или неподалеку — здание, где находится передатчик, вырабатывающий электрические колебания высокой частоты, которые антенна преобразует в энергию радиоволн.

К передатчику от радиостудии, а она может находиться далеко от передатчика, идет подземный кабель — хорошо изолированные провода в прочной оболочке. В студии установлен микрофон. Не только голос диктора, разговор людей и звуки музыки, но и шепот, шорохи микрофон мгновенно превращает в электрические колебания звуковой частоты, которые по кабелю поступают к передатчику, чтобы «внедриться» в его высокочастотные колебания. Скольким еще преобразованиям подвергается переменный ток звуковой частоты, прежде чем приемник превратит его снова в звуки!

Приемник будет первым твоим практическим шагом к познанию радиотехники. А чтобы этот шаг, был уверенным, надо разобраться в сущности тех физических явлений, которые лежат в основе техники радиопередачи и радиоприема, поговорить о природе звука и несколько больше, чем в первой беседе, о переменном токе и его свойствах.

Вокруг нас все время рождаются и затухают колебательные явления. Колеблется ветка, с которой слетела птица. Колеблются маятники часов, качели. Под действием ветра колеблются деревья, провода, подвешенные на столбах, колеблется вода в озерах и морях. Вот ты бросил на гладкую поверхность озера камень, и от него побежали волны (рис. 16).

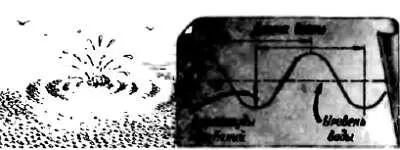

Рис. 16. При ударе камня о поверхность воды возникают волны

Что произошло? Частицы воды в месте удара камня вдавились, вытеснив соседние частицы, и на поверхности воды образовался кольцеобразный горб. Затем в месте падения камня вода поднялась вверх, но уже выше прежнего уровня — за первым горбом появился второй, а между ними — впадина. Далее частицы воды продолжают перемещаться попеременно вверх и вниз — колеблются, увлекая за собой все больше и больше соседних частиц воды. Образуются волны, расходящиеся от места своего возникновения концентрическими кругами.

Подчеркиваю: частицы воды только колеблются, но не движутся вместе с волнами. В этом нетрудно убедиться, бросив на колеблющуюся поверхность воды щепку. Если нет ветра или течения воды, щепка будет лишь опускаться и подниматься над уровнем воды, не перемещаясь вместе с волнами.

Водяные волны могут быть большими, т. е. сильными или маленькими — слабыми. Сильными мы называем такие волны, которые имеют большой размах колебаний, как говорят, большие амплитуды колебаний. Слабые волны имеют малые горбы — небольшую амплитуду. Чем больше амплитуды возникших волн, тем большую энергию они несут в себе.

Энергия волн, возникших от брошенного камня, относительно невелика, однако она может заставить колебаться камыш и траву, растущие в озере. Но мы знаем, какие большие разрушения берега могут производить морские волны, обладающие большими амплитудами и, следовательно, большой энергией. Эти разрушения осуществляются именно той энергией, которую волны непрерывно отдают берегу.

Волны могут быть частыми или редкими. Чем меньше расстояние между гребнями бегущих волн, тем короче каждая взятая в отдельности волна. Чем больше расстояние между волнами, тем длиннее волна. Длиной волны на воде мы называем расстояние между двумя соседними бегущими гребнями или впадинами. По мере удаления волн от места возникновения их амплитуды постепенно уменьшаются, затухают, но длина волн остается неизменной.
