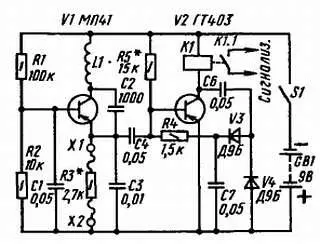

Рис. 262. Усложненный вариант сторожевого устройства

Защитный шлейф этого устройства состоит из двух сложенных вместе тонких изолированных проводов (ПЭВ-1 0,1–0,12), оканчивающихся резистором R3. Другим концом он через зажимы X1 и Х2 включен в эмиттерную цепь транзистора V1. Этот транзистор совместно со сторожевым шлейфом и другими, относящимися к нему деталями, образуют генератор электрических колебаний, подобный гетеродину знакомого тебе преобразовательного каскада супергетеродинного приемника. Генерируемые им колебания частотой около 50 кГц через конденсатор С4 поступают на базу транзистора V2, усиливаются им и через конденсатор С6 подаются к выпрямителю на диодах V3 и V4, включенных по схеме удвоения выходного напряжения. Выпрямленное напряжение в отрицательной полярности поступает через резистор R4 на базу того же транзистора V2, резко уменьшает отрицательное напряжение смещения и, таким образом, закрывает его.

Это дежурный режим работы устройства, при котором потребляемый им ток от батареи питания не превышает 2–3 мА. Такое состояние устройства сохраняется, пока шлейф не поврежден. При обрыве одного из проводов шлейфа цепь питания транзистора V1 будет разорвана, а генерация сорвана. При этом резко увеличится отрицательное напряжение на базе транзистора V2, подаваемое на нее через резистор R5, транзистор откроется, реле К1 сработает и его контакты К1.1 включат систему сигнализации. То же произойдет и при замыкании проводов шлейфа. В этом случае эмиттер транзистора V1 окажется соединенным с общим (плюсовым) проводником цепи питания непосредственно, режим его работы нарушится, из-за чего генерация сорвется и контакты К1.1 реле включат сигнализацию.

В таком сторожевом устройстве надо использовать транзисторы с коэффициентом h 21Э не менее 50, причем транзистор ГТ403 можно заменить любым другим транзистором средней мощности структуры р-n-р , например ГТ402, П201, П601. Электромагнитное реле К1 — с обмоткой сопротивлением 200–250 Ом, например РСМ-1 (паспорт Ю.171.81.43) или аналогичное другое, срабатывающее при напряжении не более 9 В. Дроссель L1 самодельный. Он состоит из 650–700 витков провода ПЭВ-1 0,1, намотанных на каркасе диаметром 10–12 мм между щечками, приклеенными к каркасу на расстоянии 20 мм одна от другой.

Резистор R5 надо подобрать так, чтобы при срыве генерации первого каскада устройства реле четко срабатывало, а во время генерации отпускало якорь.

И еще пример автоматики…

Замки с «секретом» в виде закодированного набора цифр известны давно. Механические замки такого типа ты, конечно, видел — они продаются в хозяйственных магазинах. Кодовые замки широко используются для автоматических камер хранения вещей на железнодорожных вокзалах, в аэропортах, в подъездах домов. Вообще же кодовые замки могут быть как электромеханическими, так и электронными. Исполнительным механизмом кодового замка может служить электромагнит, подвижный сердечник которого механически связан с защелкой дверного замка.

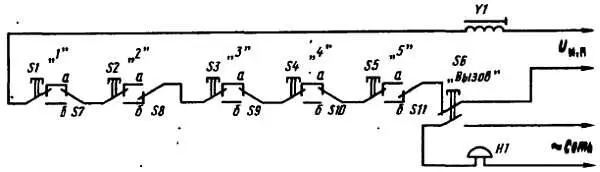

Схема наиболее простого электромеханического кодового замка показана на рис. 263: Y1 — электромагнит, S1-S6 — кнопочные переключатели, S7-S11 — тумблеры. Пульт кнопок, с помощью которых можно отвести защелку замка, находится с наружной, а тумблеры S7-S11 кодирования замка — с внутренней стороны двери. Чтобы электромагнит сработал и таким образом позволил открыть дверь, надо знать код замка и с учетом этого шифра одновременно нажать соответствующие ему кнопки.

Рис. 263. Электромеханический кодовый замок

Набор (установку) кода замка производят переводом контактов нескольких тумблеров из положения а в положение б . На рис. 263 в положение б переведены тумблеры S8 и S11, значит, для этого случая код нашего замка будет 2 и 5. И если ты, зная этот код, нажмешь одновременно кнопки S2 и S5, то цепь питания электромагнита окажется замкнутой, электромагнит сработает и его сердечник, втягиваясь в обмотку, оттянет защелку замка — дверь можно открывать.

А если кроме этих двух кнопок нажать еще какую-то кнопку? Эта третья кнопка разорвет цепь питания замка и электромагнит не сработает. Ну, а если одновременно нажать все кнопки? Если код тот же, то ничего не получится.
