Трудность подбора нужного кода при попытке угадать его возрастет с увеличением числа кодирующих тумблеров и кнопок замка. Если число тумблеров и кнопок увеличить до десяти, то для расшифровки кода замка надо перебрать более тысячи вариантов. Однако и при пяти кнопках (32 варианта) код замка не так-то легко расшифровать.

А если придет человек, не знающий код замка? Для него есть кнопка S6 «Вызов». Если ее нажать, в помещении зазвенит звонок Н1. Но тебя как радиолюбителя должен, видимо, интересовать электронный кодовый замок. Ну что же, рекомендую замок с емкостной «памятью», разработанный знакомым мне радиолюбителем Н. А. Дробницей из г. Запорожье.

Схема такого кодового замка показана на рис. 264. Он состоит из трех электролитических конденсаторов С1-С3 разной емкости, являющихся «памятью» замка, четырех диодов V1-V4, транзистора V6 с электромагнитным реле К1 в эмиттерной цепи, семи кнопок SI — S7, шесть из которых входят в пульт управления замком, и электромагнита Y1, сердечник которого механически связан с защелкой дверного замка. Штепсельные разъемы X1-Х6 образуют кодировочный узел замка.

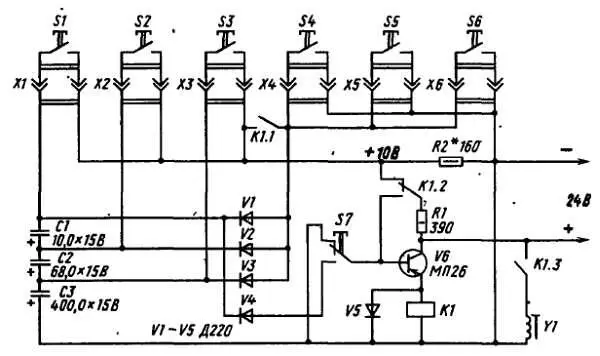

Рис. 264. Схема кодового замка с емкостной «памятью»

Кодирование осуществляется изменением порядка подключения кнопок пульта управления к штепсельным разъемам этого узла. Для питания замка используется двухполупериодный выпрямитель с выходным напряжением 24 В.

Исходное состояние элементов замка: контакты кнопок S1-S6 разомкнуты, транзистор закрыт, так как его база через нормально замкнутые контакты кнопки S7 соединена с плюсовым проводником источника питания, а его коллекторный резистор R1 и резистор R2 в общей минусовой цепи, соединенный через нормально замкнутые контакты К1.2 (реле К1), образуют делитель напряжения. В точке соединения резисторов делителя R1, R2 напряжение должно быть около 10 В.

Код замка трехзначный. Первая цифра кода соответствует номеру кнопки, подключенной к гнездовой части штепсельного разъема S1, вторая — номеру кнопки, подключенной к гнездовой части разъема Х2, третья — номеру разъема Х3. Показанный на схеме порядок подключения кнопок S1-S3 к кодировочному узлу соответствует коду 123. Незадействованные в коде кнопки S4-S6 подключены (в любом порядке) к гнездовым частям разъемов Х4-Х6. Чтобы замок открыть, надо последовательно, и только в порядке установленного кода, нажать кнопки S1-S3, а затем кнопку S7. Если ошибок нет, то, сработает электромагнит и дверь можно будет открыть.

При нажатии кнопок, соответствующих установленному коду, конденсаторы С1-С3 кодового замка заряжаются напряжением, поступающим на них с делителя R1, R2. Емкости конденсаторов и сопротивления резисторов делителя подобраны так, что при нажатии первой кнопки кода конденсатор С1 заряжается до 0,85 части этого напряжения (примерно 8.5 В), при нажатии второй кнопки кода до такого же напряжения заряжается конденсатор С2, а при нажатии третьей кнопки кода конденсатор С3 заряжается до полного напряжения, снимаемого с делителя R1, R2 (около 10 В). После правильного, набора кода суммарное напряжение на последовательно соединенных конденсаторах памяти составит 2,6 части этого напряжения, т. е. примерно 27 В. Если теперь нажать кнопку S7, то все это напряжение через диод V4 будет подано в отрицательной полярности на базу транзистора V6 и откроет его. Одновременно сработает реле К1, его контакты К1.3 включат питание электромагнита, контакты К1.2 переключат резистор R1 на базу транзистора (чтобы поддерживать его в открытом состоянии), а контакты К1.1, замыкаясь, через себя, диоды V1-V3 и резистор R2 разрядят конденсаторы С1-С3. При отпускании кнопки S7 база транзистора вновь окажется соединенной с плюсовым проводником цепи питания. Транзистор при этом закроется, электромагнитное реле отпустит якорь и устройство в целом примет исходное состояние. Если конденсаторы памяти имеют небольшие токи утечки, то напряжение на них, достаточное для срабатывания реле, электромагнита и открывания двери сохраняется не менее 3 мин. Это позволяет в случае ошибки, допущенной при наборе кода, нажать на одну из кнопок, не участвующих в коде, чтобы разрядить конденсаторы, и вновь правильно набрать код. В момент нажатия кнопки S7 суммарное напряжение на конденсаторах памяти обязательно должно быть больше удвоенного напряжения, снимаемого с делителя R1, R2 и больше напряжения срабатывания электромагнитного реле К1. При неполном наборе кода, например при нажатии только первой и третьей закодированных кнопок, это напряжение не превысит удвоенного напряжения делителя, что окажется недостаточным для срабатывания замка.
