В футляре электронной части, сделанном из толстой фанеры, обязательно надо предусмотреть отверстие, прикрываемое крышкой или дверцей, необходимое для доступа к кодировочной колодке при смене кода.

Кодовые кнопки могут быть любыми. Важно лишь, чтобы их контакты надежно замыкались и размыкались без заеданий. Монтировать их желательно на одной общей планке и прикрыть сверху защитным кожухом с отверстиями против нажимных кнопок.

Ты правильно поступишь, если сначала подберешь все необходимые радиодетали, сделаешь электромагнит и, если надо, трансформатор выпрямителя, смонтируешь и испытаешь электронную часть на макетной панели и только после этого приступишь к окончательной сборке кодового замка. Если подобранный трансформатор окажется массивным, то блок питания, выполненный в виде самостоятельной конструкции, целесообразно укрепить на стене возле дверного проема и соединить его двухпроводным гибким кабелем с электронной частью и электромагнитом, размещенными на внутренней стороне двери.

* * *

Те приборы и устройства, с которыми я познакомил тебя в этой беседе, всего лишь небольшая часть примеров обширнейшей области техники — автоматики. И разговор о ней не окончен — он будет продолжен в следующей беседе, а также в беседе, посвященной телеуправлению моделями.

Мультивибраторами называют электронные устройства, генерирующие электрические колебания, близкие по форме к прямоугольной. Спектр колебаний, генерируемых мультивибратором, содержит множество гармоник — тоже электрических колебаний, но кратных колебаниям основной частоты, что и отражено в его названии: «мульти» — много, и вибро» — колеблю. Именно такой генератор я рекомендовал тебе в восьмой беседе использовать в качестве источника электрических сигналов.

Что же собой представляет и как работает мультивибратор?

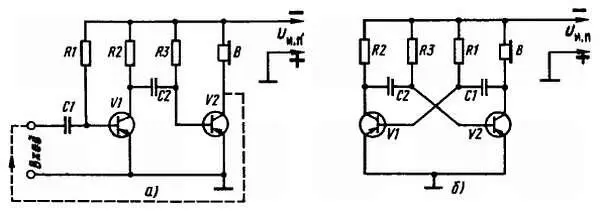

Рассмотри схему, показанную на рис. 267, а . Узнаешь? Да, это схема двухкаскадного транзисторного усилителя 3Ч с выходом на головные телефоны. Что произойдет, если выход такого усилителя соединить с его входом, как на схеме показано штриховой линией? Между ними возникает положительная обратная связь и усилитель caмовозбудится — станет генератором колебаний звуковой частоты, и в телефонах мы услышим звук низкого тона. С таким явлением в приемниках и усилителях ведут решительную борьбу, а вот для автоматически действующих приборов оно оказывается полезным.

Теперь посмотри на рис. 267, б . На нем ты видишь схему того же усилителя, охваченного положительной обратной связью, как на рис. 267, а , только начертание ее несколько изменено. Именно так обычно чертят схемы автоколебательных, т. е. самовозбуждающихся мультивибраторов.

Рис. 267. Двухкаскадный усилитель, охваченный положительной обратной связью, становится мультивибратором

Опыт — самый лучший, пожалуй, метод познания сущности действия того или иного электронного устройства. В этом ты убеждался не раз. Вот и сейчас, чтобы лучше разобраться в работе этого универсального прибора-автомата, предлагаю провести опыт с ним.

Принципиальную схему автоколебательного мультивибратора со всеми данными его резисторов и конденсаторов ты видишь на рис. 268, а . Смонтируй его на макетной панели. Транзисторы должны быть низкочастотными (МП39-МП42), так как у высокочастотных транзисторов (П401-П403, П420, П422) очень маленькое пробивное напряжение эмиттерного перехода.

Электролитические конденсаторы С1 и С2-типа К50-6, К50-3 или К53-1 на номинальное напряжение 10–15 В. Сопротивления резисторов могут отличаться от указанных на схеме до 50 %. Важно лишь, чтобы возможно одинаковыми были номиналы нагрузочных резисторов R1, R4 и базовых резисторов R2, R3. Для питания используй две последовательно соединенные батареи 3336Л или выпрямитель.

В коллекторную цепь любого из транзисторов включи миллиамперметр (РА) на ток 10–15 мА, а к участку эмиттер-коллектор того же транзистора подключи высокоомный вольтметр постоянного тока (PU) на напряжение до 10 В. Проверив монтаж и особенно внимательно полярность включения электролитических конденсаторов, подключи к мультивибратору источник питания.
