Если автомат смонтирован из заведомо исправных деталей, то единственно, что, возможно, придется сделать дополнительно, это подобрать момент выключения осветительной лампы Н1, соответствующий определенной освещенности фоторезистора. Для увеличения задержки времени выключения осветительной лампы питающее напряжение автомата надо уменьшить на 3–4 В, а для уменьшения, т. е. более раннего выключения, наоборот, увеличить на 3–4 В. Это можно сделать при использовании в блоке питания стабилитронов с другими напряжениями стабилизации: в первом случае — стабилитронов Д808 или одного (вместо двух) стабилитрона Д813, во втором — трех стабилитронов Д808 или двух стабилитронов Д811 или Д814Г. Чувствительность автомата можно также регулировать подбором резистора R3.

Если ты увлекаешься фотографией, то можешь сделать прибор, который бы автоматически включал лампу фотоувеличителя на время выдержки для печати. Такую автоматизацию включения и выключения того или иного устройства ты можешь сделать с помощью электронного реле выдержки времени.

Чтобы лучше разобраться в работе такого автомата, проведи опыт по схеме, изображенной на рис. 258.

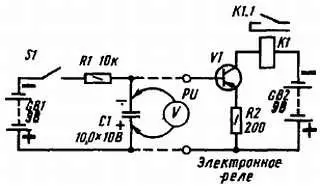

Рис. 258. Опыт, иллюстрирующий принцип работы реле выдержки времени

При не нажатом кнопочном выключателе S1 вольтметр PU покажет отсутствие напряжения на обкладках конденсатора С1. Теперь нажми на несколько секунд кнопку S1 и внимательно наблюдай за поведением стрелки вольтметра. Отклоняясь от нуля, она остановится против деления шкалы, примерно соответствующего напряжения батареи GB1. Происходит это вследствие зарядки конденсатора. Чтобы изменить время отклонения стрелки прибора, т. е. время зарядки конденсатора, достаточно заменить этот конденсатор или резистор R1. Увеличишь, скажем, емкость конденсатора вдвое, стрелка будет в два раза медленнее отклоняться. Тот же эффект ты получишь, вдвое увеличив сопротивление резистора R1.

Что произойдет, если к обкладкам заряженного конденсатора подключить электронное реле на транзисторе с относительно большим входным сопротивлением? Увеличить входное сопротивление транзистора можно включением резистора R2 в цепь его эмиттера. Конденсатор станет разряжаться через эмиттерный переход и эмиттерный резистор R2 транзистора электронного реле. При этом транзистор откроется, реле К1 сработает и контактами К1.1 включит исполнительную цепь. Как только конденсатор разрядится, транзистор закроется, реле К1 отпустит и размыкающимися контактами разорвет исполнительную цепь. Время разрядки конденсатора, а значит, и время выдержки открытого состояния транзистора определяется емкостью конденсатора и сопротивлением цепи, через которую он разряжается. Таков принцип работы электронного реле выдержки времени.

Автомат выдержки времени для фотопечати можно собрать по схеме, изображенной на рис. 259.

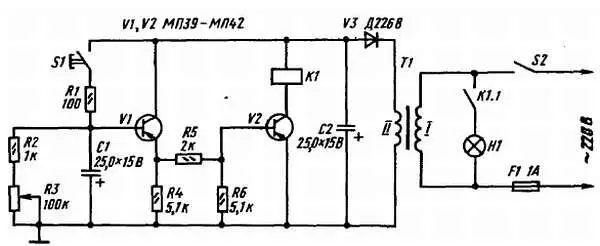

Рис. 259. Схема реле выдержки времени

Оба транзистора автомата работают в режиме переключения, обеспечивая надежное срабатывание реле К1 при подаче на вход транзистора V1 напряжения около 2 В. Время срабатывания реле определяется временем разрядки конденсатора С1 через резисторы R2, R3, эмиттерный переход транзистора V1 и резистор R4. Изменяя сопротивление переменного резистора R3, можно устанавливать время выдержки примерно от 0,1 до 5 с.

Работает реле времени следующим образом. В исходном состоянии, когда контакты кнопочного выключателя S1 разомкнуты, напряжение на конденсаторе С1 равно нулю. В это время оба транзистора закрыты, ток через обмотку электромагнитного реле К1 практически не течет и его контакты К1.1, включающие питание лампы увеличителя Н1, разомкнуты. При кратковременном нажатии кнопки S1 конденсатор С1 заряжается и тут же начинает разряжаться через уже знакомые тебе цепи. С момента нажатия кнопки до момента, когда конденсатор С1 разрядится до напряжения 2 В, реле К1 остается включенным, замыкая своими контактами цепь питания лампы фотоувеличителя. Лампа выключится, как только напряжение на обкладках конденсатора С1 станет меньше 2 В. Чтобы снова включить лампу фотоувеличителя, надо опять нажать кнопку S1 пуска автомата. Время нажатия пусковой кнопки автомата входит в общее время выдержки.
