Питать фотореле и освещающую его лампу можно как от батарей, так и от выпрямителя с выходным напряжением 9-12 В. Выпрямитель можно смонтировать в том же светонепроницаемом ящичке (рис. 256), где будет само фотореле. Прямой посторонний яркий свет не должен попадать на датчик фотореле.

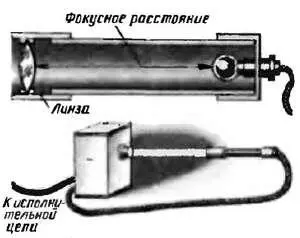

Рис. 256. Конструкции фотореле и осветитeля

Четкость срабатывания любого из фотореле, о которых я здесь тебе рассказал, в значительной степени зависит от его осветителя. Наиболее эффективно фотореле будет работать, если осветитель дает узкий и яркий пучок света в направлении точно на фотоэлектронный датчик. Осветитель можно сделать в виде металлический или картонной трубки длиной 120–220 и диаметром 28–30 мм. Внутри трубки на одном конце укрепи малогабаритную лампу накаливания, рассчитанную на напряжение 9-12 В (например, автомобильную), а на другом собирательную линзу (например, круглое очковое стекло) с фокусным расстоянием 100–120 мм. Взаимное расположение линзы и лампы в осветителе подбери опытным путем так, чтобы свет выходил из осветителя узким пучком.

Как можно использовать фотореле? По-разному. Можно, например, фотореле установить у входа в школу, чтобы оно включало светящуюся надпись: «Добро пожаловать». Или смонтировать его перед стенной газетой, чтобы автоматически включалась подсветка газеты, когда к ней подходят ребята. Его можно установить на модели конвейера, имитирующего погрузку ящиков с готовой продукцией. Всякий раз, когда «ящик» пересекает луч света, срабатывает электромеханический счетчик, включенный в исполнительную цепь, или вспыхивает сигнальная лампа.

Вообще же фотореле является полезнейшим учебно-наглядным пособием для физического кабинета школы. Большим успехом оно будет пользоваться и на вечерах, посвященных технике сегодняшнего дня.

Датчик фотореле можно разместить и на улице, защитив его от прямого попадания искусственного света. Тогда реле будет срабатывать с наступлением ночного времени суток и автоматически включать питание лампы уличного освещения или лестничной клетки, а утром выключать ее.

Принципиальную схему возможного варианта такого автомата ты видишь на рис. 257. Он аналогичен фотореле по схеме на рис. 255, б , но более чувствителен, так как для его питания используется более высокое напряжение — около 18 В.

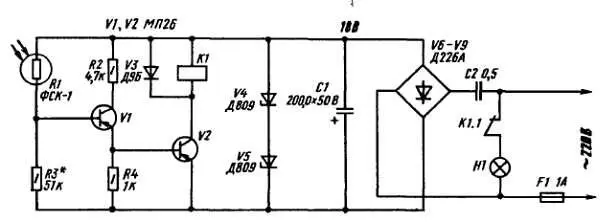

Рис. 257. Схема автомата включения освещения

Контакты К1.1 электромагнитного реле К1, используемого в автомате, нормально замкнутые. В ночное и вечернее время суток фоторезистор R1 (ФСК-1) освещен очень слабо и его сопротивление составляет несколько сотен килоом. При этом коллекторные токи транзистора V1, в базовую цепь которого включен фоторезистор, и транзистора V2, база которого соединена непосредственно с эмиттером первого транзистора, не превышает тока опускания электромагнитного реле К1. В это время осветительная лампа Н1, подключенная к электроосветительной сети через нормально замкнутые контакты К1.1 реле, горит.

С наступлением рассвета фоторезистор освещается все сильнее и его сопротивление уменьшается до 80-100 кОм. При этом коллекторные токи транзисторов усилителя увеличиваются. При токе 20–25 мА реле срабатывает и его контакты, размыкаясь, разрывают цепь питания осветительной лампы. А вечером, когда сопротивление фоторезистора снова начнет увеличиваться, а коллекторные токи соответственно уменьшаться, реле отпустит и замыкающимися контактами включит освещение.

Выпрямитель автомата двухполупериодный. Он выполнен на диодах V6-V9 серии Д226А (или Д7Ж), включенных по мостовой схеме. Выпрямленное напряжение сглаживается фильтрующим конденсатором С1 и стабилизируется двумя стабилитронами V4 и V5 серии Д809 (можно Д814Б), соединенными последовательно. Номинальное напряжение конденсатора С1 не должно быть меньше 25 В. Конденсатор С2, роль которого аналогична резистору, гасит избыточное напряжение переменного тока, подаваемое от сети к выпрямителю. Конденсатор должен быть бумажным на номинальное напряжение не менее 300 В. Для сети напряжением 127 В емкость его должна составлять 1 мкФ.

В автомате используются транзисторы серии МП26 (можно МП20, МП21, МП25 с любым буквенным индексом, МП40А), рассчитанные на более высокое, чем аналогичные им маломощные транзисторы, коллекторное напряжение. Реле K1 — типа РЭС-22 (паспорт РФ4.500.131), РСМ-1 (паспорт Ю.171.81.37) или другое с обмоткой сопротивлением. 650–750 Ом и нормально замкнутыми контактами.
