Основные данные таких реле приведены в приложении 12.

Основной характеристикой электромагнитного реле является его чувствительность мощность тока, потребляемого обмоткой, при которой реле срабатывает. Чем меньше электрическая мощность, необходимая для срабатывания реле, тем реле чувствительнее.

Пригодность реле для того или иного автоматического устройства обычно оценивают тем минимальным значением тока, при котором оно срабатывает. Если сравнить два реле, одно из которых срабатывает при потребляемой мощности 80 мВт, а второе при мощности 40 мВт, то второе реле считается более чувствительным, чем первое. Как правило, обмотка более чувствительного реле содержит б о льшее число витков и имеет б о льшее сопротивление.

Для наших целей нужны будут реле, надежно срабатывающие при токе 6-10 мА и напряжении источника питания 4,5–9 В, что соответствует мощности 27–90 мВт. Сопротивление обмоток таких реле должно быть 120–700 Ом. Этим требованиям могут отвечать, например, реле РЭС-10 с паспортом РС4.524.302 или РС4.524.303. Сопротивление обмотки первого из этих реле 630, второго 120 Ом.

Для проверки электромагнитного реле, паспортные данные которого тебе неизвестны, можно воспользоваться батареями GB1 напряжением 9-12 В (две-три батареи 3336Л) и GB2 — напряжением 4,5 В (батарея 3336Л), переменным резистором R сопротивлением 1–1,5 кОм, миллиамперметром РА на ток 20–30 мА, сигнальной лампой Н (индикатором) на напряжение 3,5 В (рис. 251).

Рис. 251. Схема проверки электромагнитного реле

При замыкании контактов К1.1 лампа Н загорается, а при размыкании гаснет. Изменяя сопротивление цепи резистором R и следя за показаниями миллиамперметра, легко определить токи, соответствующие моментам срабатывания и отпускания реле. Эти сведения облегчат и ускорят работы по налаживанию приборов-автоматов.

У большинства реле якорь возвращается в исходное положение при давлении на него контактных пружин. Если пружины немного отогнуть, чтобы они слабее давили на якорь, то чувствительность реле несколько улучшится. Таким способом можно подгонять токи срабатывания и отпускания реле.

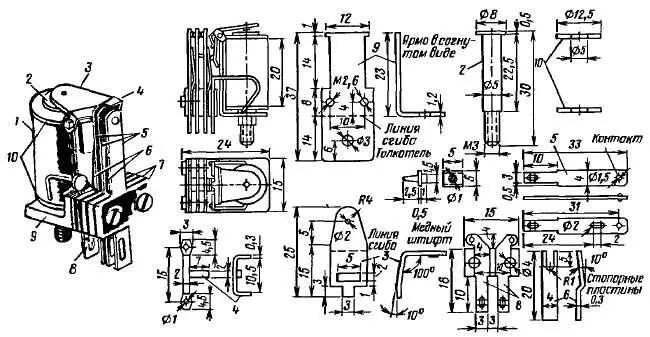

Электромагнитное реле может быть и самодельным. Внешний вид и чертежи деталей реле, с изготовлением которого ты, полагаю, можешь справиться, показаны на рис. 252.

Рис. 252. Самодельное электромагнитное реле

Его конструкция и размеры напоминают реле типа РСМ. Разница между ними заключается в основном лишь в креплении пружинных контактов: у реле РСМ запрессованы в пластмассовое основание, а здесь они зажаты между изоляционными прокладками и прикреплены винтами к корпусу-ярму.

Как и промышленное, самодельное реле состоит из следующих деталей: обмотки электромагнита 1 с сердечником 2 , якоря 3 со скобой 4 , контактных пружин 5 со стопорными пластинами 6 , выводных пластин 8 ( 7 — изоляционные прокладки), ярма 9 . Изготовление реле начинай с ярма, используя для него хорошо отожженную листовую сталь толщиной 1,2–1,5 мм. Сердечник электромагнита можно выточить из керна подходящего телефонного реле или мягкой, хорошо отожженной стали. Щечки 10 обмотки электромагнита вырежь из любого изоляционного материала, включая хорошо проклеенный картон толщиной 0,5–0,8 мм. Насади щечки на сердечник, после чего поверхность сердечника и щечек покрой тонким слоем клея БФ-2. После высыхания клей станет изолятором и одновременно скрепит щечки. Для обмотки электромагнита используй провод ПЭВ-1 0,1. Намотку нужно стараться производить виток к витку до заполнения пространства между щечками. Чем большее число витков поместится на сердечнике, тем более чувствительным будет реле. Сопротивление аккуратно намотанной катушки электромагнита должно быть 200–220 Ом.

Якорь реле также делай из мягкой листовой стали толщиной 1,2–1,5 мм. Чтобы предотвратить залипание якоря из-за остаточного магнетизма сердечника, в верхней части его якоря, согласно чертежу, просверли отверстие диаметром 1 мм и вклепай в него медный штифт. Высота штифта со стороны сердечника должна быть 0,1–0,2 мм. К нижней части якоря клеем БФ-2 приклей толкатель, сделанный из органического стекла.

Сборку реле производи строго по чертежу. Чем плотнее сердечник будет прилегать к ярму, тем меньше будут потери в магнитопроводе и тем чувствительнее будет реле. Ход якоря в собранном реле может быть от 0,5 до 0,75 мм, в то время как ход средней контактной пружины в месте контакта должен быть равен 1 мм. Выводами обмотки реле служат латунные или жестяные пластинки. Реле крепи на монтажной плате с помощью гайки, навертывая ее на «хвостик» сердечника.
