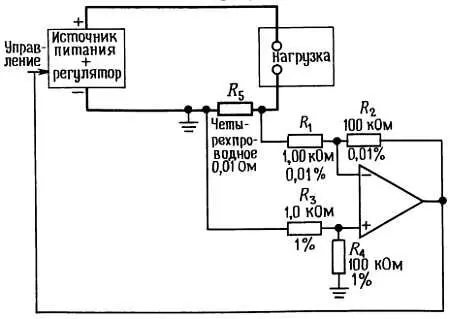

Рис. 7.25. Стабилизатор тока.

Эта токочувствительная схема применяется как часть источника питания постоянного тока для создания неизменного тока в нагрузке. Падение напряжения на четырехпроводном прецизионном мощном резисторе 0,01 Ом пропорционально току нагрузки. Хотя один конец резистора R 5 присоединен к земле, глупо было бы использовать одновходовый усилитель, поскольку миллиомное сопротивление соединения даст ошибку в 10 %! Очевидно, что нужен дифференциальный усилитель, но от него не требуется особенно высокий КОСС, поскольку синфазные помехи будут малы. ОУ включен в обычную конфигурацию разностного усилителя, как было описано в разд. 4.09 . Резисторы R 1, R 2 и R 5 — прецизионные проволочные резисторы для максимальной стабильности коэффициента усиления, a R 3 и R 4 , определяющие КОСС, — простые однопроцентные металлопленочные резисторы. Таким образом, вся схема имеет точность коэффициента усиления, близкую к точности токочувствительного резистора, и имеет КОСС порядка 40 дБ.

Прецизионный дифференциальный усилитель.Для таким применений, как усиление сигналов тензодатчиков, термопар и т. п., КОСС, равного 40 дБ, совершенно недостаточно, а нужны значения вроде 100 или 120 дБ. В предыдущем примере с тензодатчиком у нас мог быть дифференциальный сигнал небаланса порядка 2 мВ на 1В. Если требуется точность 0,05 %, то нужно подавление синфазного сигнала, как минимум, 114 дБ. (Заметьте, что это требование может быть значительно смягчено в том случае, когда «нуль» усилителя равен синфазному напряжению, как это можно получить в лабораторных условиях.) Напрашивающееся решение для улучшения КОСС — увеличить точность резисторов разностной схемы (рис. 7.26).

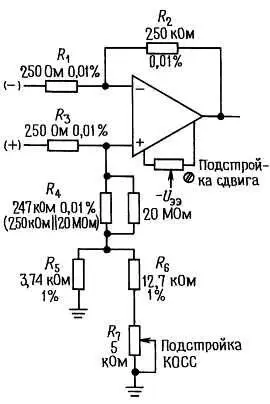

Рис. 7.26

Значения резисторов выбираются так, чтобы сопротивления больших резисторов обратной связи лежали в диапазоне номиналов доступных прецизионных проволочных резисторов. При использовании резисторов с допуском 0,01 % КОСС будет около 80 дБ (68 дБ в худшем случае), если ОУ имеет большое КОСС. Для получения нулевой чувствительности к синфазным помехам нужен, как показано, только один подстроечный потенциометр. При указанных параметрах можно подстройкой свести суммарную ошибку к величине 0,05 % (чуть больше максимальной ошибки резистора). Причудливая цепь, показанная на рисунке, применена потому, что подстроечные потенциометры с малым значением сопротивления со временем могут терять настройку, и лучше обойтись без них.

Замечание о подавлении синфазной помехи переменного тока.Использование хорошего ОУ и тщательная подстройка позволяют достичь КОСС в 100 дБ и более на постоянном токе. Но проволочные резисторы, которые нужны для стабильности, имеют некоторую индуктивность, из-за которой КОСС ухудшается с частотой. Этот эффект, общий для всех схем, которые мы будем рассматривать, можно уменьшить применением безындуктивных проволочных резисторов (типа Aryton-Perry). Заметим также, чтобы получить хороший КОСС на высоких частотах, необходимо сбалансировать емкости схемы. Это может потребовать строгого зеркально-симметричного расположения элементов.

Фирма Burr-Brown выпускает ряд прецизионных дифференциальных усилителей, укомплектованных подогнанными друг к другу резисторами, в очень удобном 8-штырковом корпусе мини-DIP. ΙΝΑ 105 — усилитель с единичным усилением (максимальная погрешность коэффициента усиления ±0,01 %), входным сопротивлением 25 кОм, a ΙΝΑ 106 имеет коэффициент усиления 10 с такой же точностью и входное сопротивление 10 кОм. КОСС последнего не меньше 94 дБ, U сдв максимум 100 мкВ и он устойчив при работе на емкостную нагрузку до 1000 пФ. Фирма Burr-Brown выпускает также вариант схемы, имеющей большой диапазон входного синфазного напряжения (±200 В) и описанной ниже.

Высоковольтный дифференциальный усилитель.На рис. 7.27 показан разумный способ расширения диапазона синфазного напряжения входа в схеме разностного усилителя за границы напряжения питания без соответствующего уменьшения дифференциального коэффициента усиления.

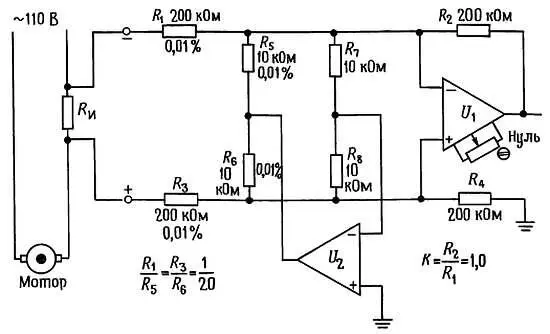

Рис. 7.27. Дифференциальный усилитель с большим допустимым синфазным напряжением, построенный на низковольтных ОУ.
