Измерительный усилитель.Еще один метод «прерывания», так называемый «коммутируемый с автоподстройкой нуля» (или КАН) усилитель, первоначально был применен фирмой Intersil. В этом методе, который был воплощен в ИМС ICL7605 измерительного усилителя с «плавающим конденсатором», МОП-транзисторные ключи дают возможность запомнить дифференциальный входной сигнал на конденсаторе, а затем усилить его с помощью неинвертирующего усилителя, стабилизированного прерыванием (рис 7.23).

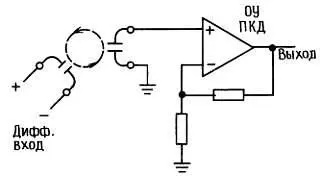

Рис. 7.23. Дифференциальный усилитель ICL7605с «плавающим конденсатором» и высоким КОСС.

Как и у стандартного усилителя с автоподстройкой нуля, здесь также имеются обусловленные зарядовой связью выбросы с тактовой частотой, которые налагают на КАН-метод те же ограничения, которые мы видели ранее. Хотя в первом издании мы с энтузиазмом говорили о КАН-усилителях, что «… представляется хороший случай коренным образом улучшить точность ОУ и технологию измерительных усилителей», однако их превзошли улучшенные схемы автоподстройки нуля, в которых сигнал всегда проходит через один усилитель. Тем не менее, отдавая должное КАН-усилителю, необходимо отметить, что примененный в ИМС 7605 метод «плавающего конденсатора» имеет ряд уникальных достоинств, в том числе диапазон синфазного входного напряжения, на 0,3 В превышающий оба напряжения питания, минимальное значение КОСС 100 дБ даже при единичном усилении, а также самое малое среди всех монолитных усилителей напряжение сдвига. При использовании этих усилителей, однако, нельзя забывать, что необходима фильтрация шума на выходе, напряжение питания ограничено величиной ± 8 В, а полное сопротивление нагрузки должно быть высоким, поскольку полное выходное сопротивление периодически (с тактовой частотой) возрастает.

Готовый блок «плавающего конденсатора» LTC1043 позволяет вам самим изготовить дифференциальный усилитель с высоким КОСС. Измерительные усилители подробно рассматриваются в следующем разделе. Большинство выпускаемых в настоящее время ОУ с автоподстройкой нуля включены в таблицу прецизионных операционных усилителей (табл. 7.2).

Термином «измерительный усилитель» обозначают дифференциальный усилитель со связями по постоянному току, высоким коэффициентом усиления, высоким входным полным сопротивлением и большим КОСС. Такие усилители используются для усиления малых дифференциальных сигналов, приходящих от датчиков, к которым могут быть примешаны большие синфазные сигналы или постоянные уровни.

Примером таких датчиков является тензодатчик — резисторный мост, у которого, деформация (удлинение материала, к которому он прикреплен) вызывает изменение сопротивления (см. разд. 15.03 ). В результате изменяется выходное дифференциальное напряжение моста, возбуждаемого фиксированным постоянным смещением +10 В (рис. 7.24).

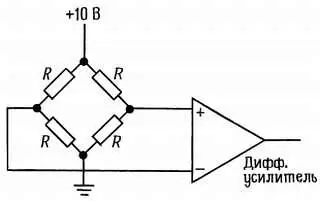

Рис. 7.24. Мост из тензодатчиков, подключенный к усилителю.

У всех резисторов примерно одно и то же сопротивление (типичное значение 350 Ом), но они подвергаются различной деформации. Чувствительность по всей шкале обычно равна 2 мВ на 1 В, поэтому диапазон изменения выходного сигнала будет равен 20 мВ при постоянном возбуждении 10 В. Это небольшое дифференциальное выходное напряжение пропорционально деформации и наложено на постоянный уровень 5 В. Дифференциальный усилитель должен обладать исключительно большим КОСС для усиления милливольтового дифференциального сигнала при одновременном подавлении синфазной помехи ~ 5 В. Предположим, например, что мы хотим иметь максимальную ошибку 0,1 %. Так как 0,1 % от полной шкалы есть 0,02 мВ, наложенные на 5000 мВ, КОСС должен превосходить 250000:1, т. е. ~ 108 дБ.

Способы, применяемые для создания хороших измерительных усилителей и вообще дифференциальных усилителей с высоким коэффициентом усиления, подобны только что обсуждавшейся схемотехнике. Существенными являются погрешности тока смещения, сдвига и КОСС. Начнем с обсуждения дифференциальных усилителей для некритичных применений, чтобы оценить требования к ним и схемные пути их удовлетворения.

Типичная ситуация, в которой достаточно умеренное значение подавления синфазного сигнала, показана на рис. 7.25.
