«Лекарство» такое: чувствовать, когда выход подходит к насыщению и фиксировать вход, чтобы предотвратить насыщение. Большинство ОУ с автоподстройкой нуля с этой целью снабжены «фиксатором» выхода, который для предотвращения насыщения подключается назад к инвертирующему входу. Не допустить насыщения в усилителе с прерыванием, не имеющем «фиксирующего» вывода (а также и в обычном ОУ), можно, подключив параллельную цепь обратной связи из двунаправленного стабилитрона (два встречно-последовательно соединенных стабилитрона), которая фиксирует выход на уровне напряжения пробоя стабилитрона, не позволяя ему достигать напряжения питания; лучше всего такой проем работает в инвертирующей схеме.

Усилитель со связью по переменному току. Рассматривая описанные выше усилители с автоподстройкой нуля с помощью прерывателя, не спутайте этот способ с другим методом «прерывания», а именно: с традиционным узкополосным усилителем с прерывателем, в котором малый сигнал постоянного тока преобразуется («прерывается» с известной частотой) в сигнал переменного тока, усиливается усилителями переменного тока и, наконец, демодулируется путем наложения на него сигнала той же формы, что использовалась первоначально для прерывания исходного сигнала (рис. 7.21). Данная схема совершенно отлична от только что рассмотренного нами метода автоподстройки нуля с полной полосой пропускания, что особенно проявляется в ее раскачке при подходе частоты сигнала к частоте тактового генератора, составляющей обычно всего несколько сотен герц. Иногда это можно наблюдать с помощью самописца или другого низкочастотного измерительного прибора.

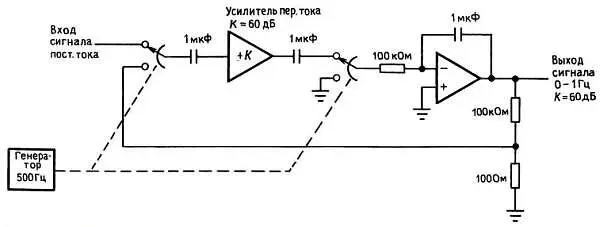

Рис. 7.21. Усилитель с прерывателем и связью по переменному току.

Температурные сдвиги.При построении усилителей постоянного тока с субмикровольтными напряжениями сдвига необходимо полностью отдавать себе отчет в возможности появления температурных сдвигов , которые создают небольшие термоэлементы, образуемые соединением разнородных металлов (см. разд. 15.01 ). В случае если пара таких соединений имеет разную температуру, мы получаем эффект Зеебека («термо-э. д. с.»). На практике обычно имеются точки соединения проводников с различным покрытием; температурный градиент или даже небольшой поток воздуха легко может вызвать появление напряжения в несколько микровольт. Даже однотипные провода разных изготовителей могут давать термо-э. д. с. величиной 0,2 мкВ/°С, в четыре раза больше, чем паспортное значение дрейфа МАХ432! Наилучший способ исключить влияние тепловых потоков и градиентов — в симметричном, насколько это возможно, расположении проводников и компонентов на печатной плате.

Внешняя настройка нуля.Фирма National выпускает превосходный чип «автоподстройки нуля» (LMC669), который можно использовать как внешний нуль-усилитель, превращающий любой выбранный нами ОУ в усилитель с автоподстройкой нуля (рис. 7.22).

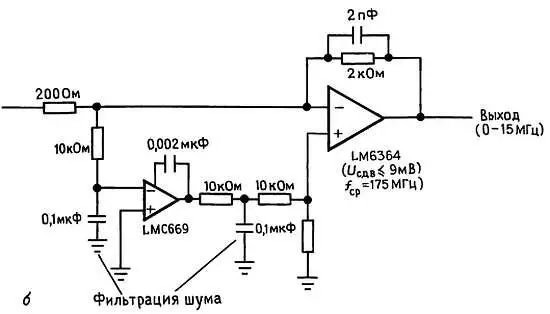

Рис. 7.22. ИМС LM669для внешней автоподстройки нуля.

Наиболее естественным является включение этого кристалла в инвертирующую схему, при котором он, как показано, задает на неинвертирующем входе такое напряжение, которое приводит входной сдвиг к нулю. Работает эта схема не столь хорошо, как рассмотренные ранее специально предназначенные для этих целей усилители с автоподстройкой нуля: U сдв составляет 5 мкВ (тип.) или 25 мкВ (макс). Однако она позволяет нам использовать метод автоподстройки нуля с любым ОУ. Можно, например, применить его для установки нуля непрецизионного, но мощного или высокоскоростного ОУ. Представленные на схемах типы ИМС-хорошие примеры. LM675 — превосходный мощный ОУ (выходной ток 3 А, сложная встроенная в кристалл схема токовой и тепловой защиты), имеющий, однако, напряжение сдвига до 10 мВ (макс). Автоподстройка нуля уменьшает его примерно в 1000 раз. В свою очередь, LM6364-быстродействующий усилитель ( f ср = 175 МГц, скорость нарастания составляет 350 В/мкс) с напряжением сдвига 9 мВ (макс), которое уменьшается здесь раз в 400. Обратите внимание на фильтрующие RС-цепочки как на входе, так и на выходе схемы автоподстройки нуля: они необходимы, чтобы подавить шумы прерывателя в этой (медленной) корректирующей петле, когда данный метод используется для усиления малых сигналов и с такими малошумящими устройствами, каковым является LM6364 (8 нВ/√Гц).
