Пауль Хоровиц - Искусство схемотехники. Том 2 [Изд.4-е]

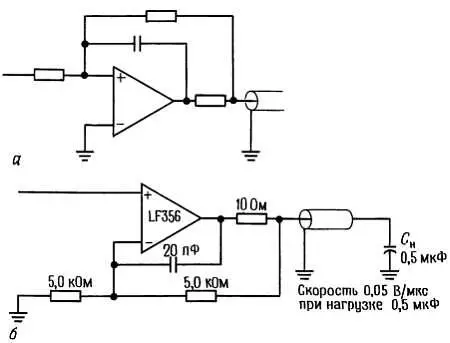

Существуют два способа решения этих вопросов. Один из них состоит в добавлении последовательно выходу резистора и введении обратной связи на высоких частотах непосредственно с выхода ОУ, а на низких частотах и постоянном токе — от точки присоединения кабеля (рис. 7.17). Конкретные значения параметров, указанные на второй схеме, характерны для данного ОУ и схемы его включения и дают представление о том, какая емкость может служить нагрузкой. Но такой прием ухудшает высокочастотные характеристики, так как обратная связь на высоких частотах не влияет на сигнал на кабеле.

Рис. 7.17.

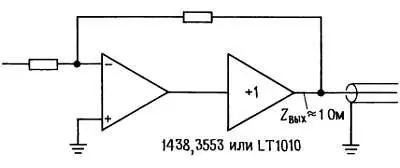

Буферные усилители мощности с единичным коэффициентом усиления.Если метод расщепления цепи обратной связи нельзя применить, то лучшее, что можно сделать, — это добавить буферный каскад сильного тока с единичным коэффициентом усиления внутрь петли (рис. 7.18).

Рис. 7.18.

Указанные на схеме устройства имеют коэффициент усиления по напряжению, близкий к единице, малое выходное сопротивление и могут дать выходной ток до 250 мА. Они не дают сколько-нибудь значительного сдвига фазы вплоть до частоты единичного коэффициента усиления f ср большинства ОУ, и их можно включать в контур обратной связи без дополнительной частотной компенсации. В табл. 7.4 приведен краткий список буферных усилителей. Конечно же, эти «мощные бустеры» можно использовать для работы с нагрузками, требующими больших токов, независимо от того, есть проблемы с емкостной нагрузкой или нет. К сожалению, большинство буферных усилителей не содержат встроенных цепей ограничения по току или предотвращения теплового пробоя, поэтому их применение требует осторожности. Устройства, являющиеся исключением из этого правила и имеющие встроенную в кристалл защиту, перечислены в табл. 7.4, например, LT1010.

Заметим, что приведенный пример выглядел бы иначе, если бы кабель был включен на свое характеристическое сопротивление. Он действовал бы как чисто активное сопротивление в пределах от 50 до 100 Ом в зависимости от типа кабеля. В этом случае буферный усилитель был бы обязателен и должен был давать ток ±200 мА для создания сигнала +10 В на нагрузке с полным сопротивлением 50 Ом. Более детально этот вопрос обсуждается в разд. 13.09 .

На схему из предыдущего примера не влияют выходные параметры ОУ, поскольку она работает, в сущности, на постоянном токе.

Даже наилучшие прецизионные ОУ, обладающие малым сдвигом, не могут сравниться по этому параметру с имеющими ошеломляюще низкое U сдв так называемыми «стабилизированными прерыванием» или «автоматически выбирающими нуль» операционными усилителями. Ирония заключается в том, что эти интересные усилители построены на КМОП-транзисторах, во всех остальных случаях отличающихся своей посредственностью в том, что касается напряжения сдвига или дрейфа. Примененный, здесь трюк состоит в том, что в кристалл встроены второй ОУ (настраивающий нуль), а также несколько аналоговых МОП-ключей и запоминающих погрешность сдвига конденсаторов (рис. 7.19).

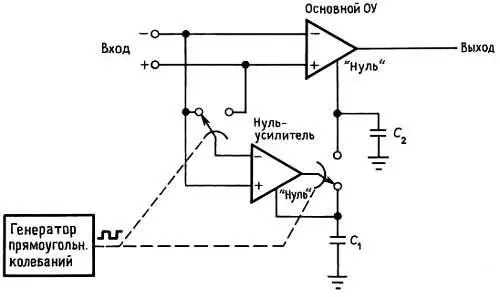

Рис. 7.19. Стабилизированные прерыванием ОУ типа 7650.

Основной ОУ действует как обычный несовершенный усилитель. Работа нуль-усилителя состоит в отслеживании входного сдвига основного ОУ и подстройке по мере необходимости медленно изменяющегося корректирующего сигнала с тем, чтобы попытаться привести входной сдвиг точно к нулю. Поскольку нуль-усилитель сам имеет ошибку сдвига, имеется еще один цикл работы, во время которого нуль-усилитель корректирует собственное напряжение сдвига.

Итак, цикл автоподстройки нуля протекает следующим образом: (а) нуль-усилитель отключается от входа, его входные клеммы закорачиваются, а выход соединяется с C 1 , конденсатором, хранящим корректирующий сигнал; при этом сдвиг нуль-усилителя становится равным нулю; (б) вход нуль-усилителя подключается ко входу схемы, а выход — к конденсатору C 2 , хранящему корректирующий сигнал основного усилителя; теперь становится равным нулю сдвиг основного усилителя. Аналоговые МОП-ключи управляются встроенным в кристалл генератором с типичным значением частоты в несколько сотен герц. Конденсаторы хранения напряжения ошибки имеют типичное значение емкости 0,1 мкФ и в большинстве случаев являются навесными компонентами; фирмы LTC, Maxim и Teledyne выпускают ряд удобных усилителей с автоподстройкой нуля, в которых дискретные конденсаторы встроены прямо в корпус ИМС.
