Упражнение 7.1.Покажите, что описанный прием дает указанный эффект.

Увеличение скорости нарастания.Итак, существует несколько способов получения высокой скорости нарастания: а) применить ОУ с большим f ср ; б) увеличить f ср за счет уменьшения емкости конденсатора частотной коррекции; конечно, это возможно только в тех схемах, где коэффициент усиления при замкнутом контуре обратной связи больше единицы; в) уменьшить крутизну входного каскада g m , добавив в эмиттерную цепь дополнительные резисторы, а затем пропорционально увеличить I э или уменьшить С ; г) изменить схему входного каскада.

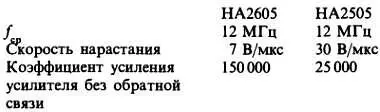

Третий способ (уменьшение g m ) применяется во многих ОУ. Например, НА2605 и НА2505 почти одинаковы, но НА2505. содержит эмиттерные резисторы во входном каскаде, которые увеличивают скорость нарастания ценой уменьшения коэффициента усиления разомкнутого контура. Это иллюстрируется приводимыми данными. ПТ ОУ с их малым g m входного каскада имеют более высокую скорость нарастания по тем же причинам.

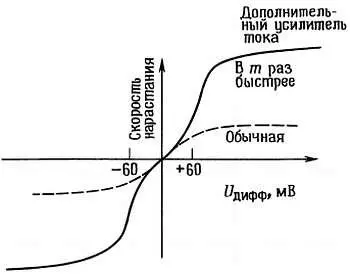

Четвертый способ состоит в применении «перекрестно-сдвоенного уменьшения крутизны», для которого требуется введение в схему входного каскада целого дополнительного набора транзисторов, болтающихся без дела при малых значениях сигнала, но всегда готовых, если нужно, дать дополнительный ток. Это дает выигрыш в виде улучшения характеристик ОУ по шумам и смещению, достающийся ценой некоторого усложнения схемы по сравнению с простой добавкой эмиттерных резисторов. Данный прием применяется в изделиях фирм Harris НА5141 и НА5151, Raytheon 4531, Signetics 535 и 538 для увеличения скорости нарастания при больших дифференциальных входных сигналах. Зависимость скорости нарастания от входного дифференциального сигнала показана на рис. 7.9.

Рис. 7.9.

Полоса пропускания и время установления.Скорость нарастания — это показатель того, насколько быстро может изменяться напряжение выходного сигнала. Спецификация ОУ по скорости нарастания дается обычно в предположении большого дифференциального входного напряжения (60 мВ и более), что вполне оправдано: при обычно встречающихся на практике значениях петлевого усиления ОУ, выходное напряжение которого отличается от того, которое, должно быть, будет испытывать на входе сильное воздействие сигнала по цепи обратной связи. В высокоскоростных прецизионных схемах не менее важно время установления выходного сигнала на том значении, к которому оно стремится, следуя за изменением входного. Этот параметр — время установления (время, необходимое для установления выходного сигнала с заданной точностью на окончательное значение, см. рис. 7.10) — всегда приводится в паспортах таких устройств как цифро-аналоговые преобразователи, где точность — суть игры, а для ОУ он обычно не указывается.

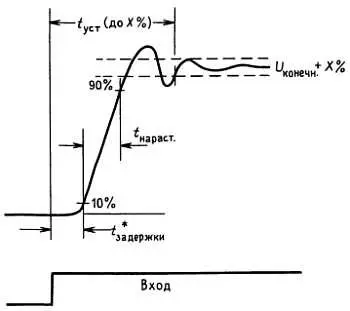

Рис. 7.10. Определение времени установки. *Иногда определяется при U вых= логический порог или при U вых= 0,5 U конечн.

Мы сможем оценить время установления ОУ, рассмотрев вначале другую проблему, а именно: что произойдет с идеальным скачком напряжения в некоторой цепи, нагруженной на простой RC-фильтр низкой частоты (рис. 7.11).

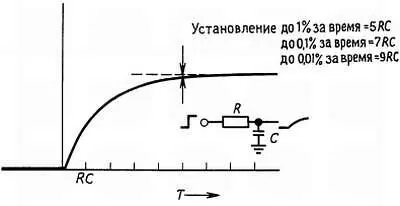

Рис. 7.11. Время установления RС-фильтра нижних частот.

Несложно вычислить, что отфильтрованный сигнал будет иметь время установления, указанное на этом рисунке. Это действительно важный результат, поскольку часто мы ограничиваем при помощи фильтра полосу пропускания, чтобы уменьшить шум (об этом еще будет сказано в этой главе).

Распространяя этот простой результат на ОУ, достаточно вспомнить, что ОУ с частотной коррекцией имеет спад 6 дБ/октава, точно так же, как и НЧ-фильтр. При включении ОУ в схему с ОС, имеющую коэффициент усиления К , ее «полоса пропускания» (частота, на которой петлевое усиление падает до единицы) приближенно определяется выражением:

f -ЗдБ= f cp/ K.
