Как было сказано выше в общем описании схемы, значение R 3 таково, что требуется использование причудливого Т-образного звена в обратной связи, чтобы значения резисторов обратной связи оказались в диапазоне номиналов прецизионных проволочных резисторов. Если пользоваться обычный конфигурацией инвентирующего усилителя, то понадобятся резисторы на 100 кОм, 1 МОм и 10 МОм для коэффициента усиления 10, 100 и 1000 соответственно.

Входное полное сопротивление U 2 может вызвать некоторые затруднения. При коэффициенте усиления, равном 1000, его дифференциальное входное сопротивление 25 МОм умножается благодаря следящей связи на A /1000 и составляет в замкнутой схеме 125000 МОм. К счастью, это более чем в миллион раз превосходит выходное сопротивление цепи, устанавливающей коэффициент усиления (9,4 кОм), поэтому погрешность будет намного меньше 0,01 %. Это один из худших случаев, который можно себе представить, но даже и здесь входное сопротивление ОУ не создает проблем. Отсюда видно, что входное сопротивление ОУ не создает никаких эффектов, которые стоило бы учитывать.

Дрейф напряжения сдвига U 1 и U 2 от времени, температуры и напряжения питания влияют на суммарную погрешность в равной степени, и их значения приведены в бюджете. Укажем, здесь что они автоматически компенсируются в каждом «обнуляющем» цикле, поэтому играет роль только кратковременный дрейф. Эти погрешности благодаря качеству ОУ лежат в микровольтовом диапазоне. U 3 имеет несколько больший дрейф, но его приходится брать ПТ-типа, чтобы обеспечить малые значения тока утечки конденсатора. Так как выходной сигнал U 3 ослабляется пропорционально выбранному коэффициенту, то эта погрешность, отнесенная ко входу , при больших коэффициентах усиления ослабляется. Это важный факт, поскольку большие коэффициенты усиления употребляются при низких уровнях сигнала, для которых требуется большая точность. Погрешности, создаваемые U 3на выходе , всегда одинаковы, поэтому они специфицируются в бюджете погрешностей как выходные погрешности (приведенные к выходу).

Обратите внимание на некоторые общие принципы проектирования, которые проясняются на этом примере: вы решаете некоторый набор задач, выбирая конфигурацию и элементы так, чтобы уменьшить погрешности до приемлемых значений. При этом необходимо идти на некоторые компромиссы и уступки, при этом их выбор зависит от внешних факторов (например, использование в качестве повторителя ОУ с ПТ-входом предпочтительнее, если полное сопротивление источника сигнала больше 50 кОм). В табл. 7.2 содержатся данные ОУ, которые можно использовать при проектировании прецизионных схем.

Как указывалось в гл. 4 , операционные усилители имеют существенные ограничения, связанные с их выходным каскадом. Ограниченная скорость нарастания, нелинейные искажения выходного сигнала (см. разд. 2.15 ), конечное выходное сопротивление разомкнутого контура могут причинить неприятности и, если их не учитывать, привести к ошеломляюще большим погрешностям прецизионной схемы.

Скорость нарастания: общие соображения. Как отмечалось в разд. 4.11 , изменения напряжения выходного сигнала ОУ могут происходить со скоростью, не превышающей некоторого максимума. Этот эффект порождается схемой частотной коррекции ОУ, как увидим при более детальном анализе. Одним из следствий конечности скорости нарастания является ограничение амплитуды выходного сигнала на высоких частотах, равное, как было показано в разд. 4.12 и как видно на рис. 7.6, U ПП= S/π f, где U ПП — полный размах сигнала.

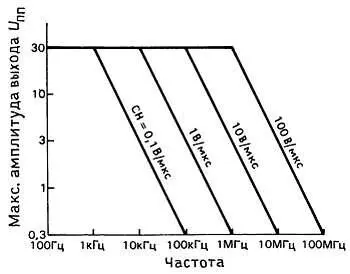

Рис. 7.6. Частотная зависимость максимального размаха сигнала на выходе ОУ.

Второе следствие лучше всего объяснить с помощью графика зависимости скорости нарастания от напряжения дифференциального входного сигнала (рис. 7.7).

Рис. 7.7. Для получения полной скорости нарастания ОУ требуется значительное дифференциальное входное напряжение.

Смысл его в том, что схема, требующая большой скорости нарастания, работает с существенными напряжениями между входными клеммами ОУ. Это может привести к катастрофическим последствиям в схеме, претендующей на высокую точность.
