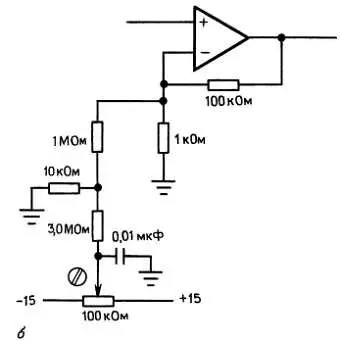

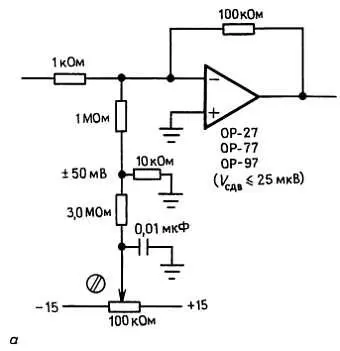

Рис. 7.5. Внешние цепи подстройки сдвига для прецизионных ОУ. а— инвертирующего; б— неинвертирующего.

Поскольку сдвиг напряжения может быть настроен на нуль, то в конечном итоге значение имеет лишь дрейф сдвига со временем, при изменении температуры и напряжения питания. Разработчики прецизионных ОУ много работают над минимизацией этих погрешностей. В этом смысле наилучшими параметрами обладают биполярные ОУ (в противоположность ОУ с ПТ-входом), но при их применении в бюджете погрешностей может начать доминировать входной ток. У лучших ОУ дрейф не превышает 1 мкВ/°С, а у наилучшего на сей момент ОУ без стабилизации прерыванием AD707 ΔU сдв. макс = 0,1 мкВ/°С.

Еще один фактор, который следует иметь в виду, это дрейф из-за самонагрева ОУ, когда он включен на низкоомную нагрузку. Чтобы исключить большие погрешности, вызываемые этим эффектом, часто приходится ограничивать нижнее значение сопротивления нагрузки 10 кОм. Как правило, это может ухудшать бюджет погрешностей следующего каскада — от тока смещения! Именно такого рода проблему мы встретим в нашем примере проектирования. Для тех схем, где важен дрейф в несколько микровольт, заметное влияние начинают оказывать температурный градиент (от расположенных вблизи выделяющих тепло компонентов) и термо-э. д. с. (от контактов разнородных металлов). Эти вопросы возникнут вновь, когда мы будем обсуждать в разд. 7.08 сверхпрецизионный усилитель со стабилизацией прерыванием .

В табл. 7.1 дано сравнение наиболее важных параметров семи наилучших прецизионных ОУ. Потратьте на нее некоторое время — это позволит вам хорошо почувствовать те компромиссы, на которые приходится идти при разработке высококачественных ОУ. Обратите внимание на противоречия между такими параметрами, как сдвиг напряжения (и его дрейф) и входной ток у биполярных ОУ и ОУ на ПТ с p-n -переходом. Вы получите также наименьшее напряжение шумов у биполярных ОУ, причем оно падает при увеличении тока смещения; ниже, при рассмотрении шумов в этой главе, увидим, почему это происходит. Однако желание получить низкий ток шумов всегда ведет к выбору ПТ ОУ, причины чего также будут ясны позднее. Вообще для получения малых входного тока и тока шумов выбирайте ПТ ОУ, а биполярные ОУ — для малых напряжения сдвига, дрейфа и напряжения шумов.

Среди ОУ с ПТ-входом доминируют ОУ на ПТ с p-n -переходом, особенно там, где нужна точность. В частности, МОП-транзисторы имеют уникальный ухудшающий их параметры эффект, который не наблюдается ни у биполярных транзисторов, ни у ПТ с p-n -переходом. Он выражается в том, что примесь ионов натрия в изолирующем затвор слое медленно перемещается под воздействием электрического поля, порожденного напряжением U ЗИ(вкл) , что приводит к дрейфу сдвига напряжения порядка 0,5 мВ за несколько лет. Этот эффект усиливается при повышении температуры и при большом сигнале на дифференциальном входе. Например, в паспорте ОУ с МОП-транзисторным входом СА3420 указано в качестве типичного изменение U сдв 5 мВ за 3000 ч работы при 125 °C и входном напряжении 2 В. Эту натриево-ионную болезнь можно вылечить, вводя фосфор в область затвора. Например, фирма Texas Instruments использует в своих «линейных» КМОП-сериях ОУ (TLC270) и компараторов (TLC339 и TLC370) затворы из поликристаллического кремния, легированного фосфором. Это популярные недорогие устройства, выпускаемые в различных корпусах, с различными характеристиками по быстродействию и мощности и позволяющие получить приемлемый временной дрейф напряжения сдвига (50 мкВ сдвига на каждый вольт дифференциального входного напряжения).

Имеется важное исключение из общего правила, по которому ПТ ОУ, а особенно ОУ на МОП-транзисторах, имеют большее начальное напряжение сдвига и намного больший дрейф U сдв с температурой и временем, чем биполярные ОУ. Это исключение касается так называемых усилителей с автоподстройкой нуля (или со стабилизацией прерыванием), в которых применяются аналоговые МОП-ключи и усилители для восприятия и корректировки остаточной погрешности сдвига обычного ОУ (который сам часто изготавливается на МОП-транзисторах на том же кристалле). ОУ со стабилизацией прерыванием дают даже более низкие напряжения сдвига и дрейф, чем наиболее точные биполярные ОУ — 5 мкВ (макс.) и 0,05 мкВ/°С (макс.) — но не бесплатно. Они имеют некоторые неприятные особенности, которые делают их неприемлемыми для многих применений. Мы детально обсудим эти особенности в разд. 7.08 .
