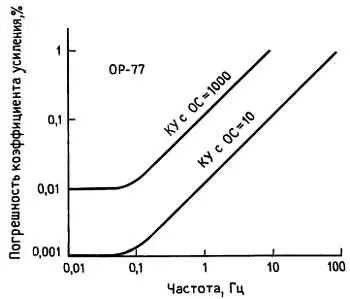

Рис. 7.14. Погрешность усиления ОР-77.

Приведенные графики мы построили, используя данные в паспорте кривые частотной зависимости коэффициента усиления без ОС. Даже в том случае, если в спецификации на применяемый вами ОУ дан указанный график, лучше всего идти в обратном направлении — от паспортных значений f cp и коэффициента усиления по постоянному току, вычисляя величину коэффициента усиления без ОС на интересующей нас частоте, а отсюда и погрешность усиления как функцию частоты. Эта процедура приводит к следующему выражению:

где В , как обычно, — коэффициент передачи цепи обратной связи. Разумеется, в некоторых схемах, таких как фильтры, В может также зависеть от частоты.

Упражнение 7.3.Выведите представленное выше выражение для δκ(f) .

Переходные нелинейные искажения и выходное сопротивление.Некоторые ОУ используют простой пушпульный выходной каскад без смещения баз на два диодных перепада в разные стороны, как описывалось в разд. 2.15 . Это приводит к искажениям класса В при значениях выходного сигнала, близких к нулю, так как возбуждающий повторитель каскад должен давать напряжению баз приращение 2 U БЭ каждый раз, когда выходной ток проходит через нуль (рис. 7.15).

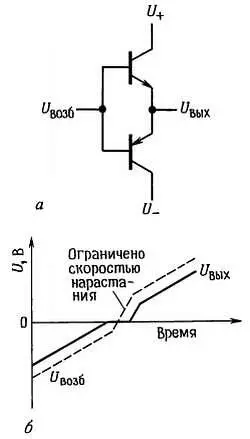

Рис. 7.15. Переходные искажения класса Вв пушпульном выходном каскаде.

Переходные искажения могут быть существенны, в частности, в области высоких частот, где петлевое усиление падает. Оно сильно уменьшается в тех ОУ, где выходная пушпульная схема смещена в состояние слабой проводимости (класс АВ ). Примером последнего типа является популярная схема 741, в то время как у ее предшественника ОУ 709 используется простое смещение выходного каскада класса В . Прекрасная во всем остальном, схема 324 по этим причинам может давать большие искажения. Правильный выбор ОУ имеет колоссальное значение для получения высококачественных характеристик усилителей звуковых частот. Возможно, именно эти искажения дают существенный вклад в то, что любители звукозаписи относят к «шумам транзисторов». Некоторые современные ОУ, особенно те, что предназначаются для звукотехники, спроектированы так, чтобы получить исключительно малую величину переходных нелинейных искажений.

Примерами могут служить LT1028, LT1037 и LM833. LM833, в частности, имеет во всем диапазоне звуковых частот 20 Гц-20 кГц величину нелинейных искажений не более 0,002 %. (Правда, это всего лишь заявка, так что не будем слишком доверчивы!) Все эти усилители имеют также очень низкие значения напряжения шумов; фактически LT1028 на сегодня является мировым чемпионом по этому параметру, имея е ш = 1,7 нВ/√Гц (макс.) при 10 Гц.

Выходное сопротивление разомкнутого ОУ будет наивысшим при значениях напряжения выходного сигнала, близких к нулю, поскольку выходные транзисторы работают при этом с наименьшими значениями тока. Выходное полное сопротивление растет также на высоких частотах с падением коэффициента усиления транзисторов (из-за частотной коррекции) и может слегка увеличиваться и на очень низких частотах благодаря температурной обратной связи через кристалл.

Можно легко отмахнуться от эффекта конечности выходного полного сопротивления разомкнутого усилителя, считая, что обратная связь все спишет. Но если учесть, что некоторые ОУ имеют выходное сопротивление в разомкнутом состоянии порядка сотен ом, то станет ясно, что этим пренебрегать нельзя, особенно при малых и средних коэффициентах петлевого усиления. На рис. 7.16 показаны типичные графики выходных полных сопротивлений ОУ с обратной связью и без нее.

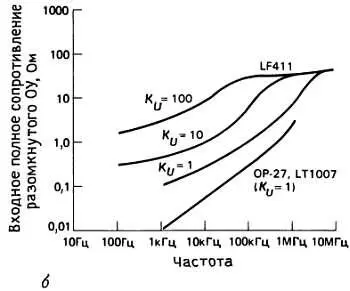

Рис. 7.16. а— измеренные частотные зависимости полного выходного сопротивления без ОС для некоторых популярных ОУ; б— частотная зависимость полного выходного сопротивления ОУ 411 и ОР-27 при замкнутой ОС.

Работа на емкостные нагрузки.Конечное значение выходного сопротивления разомкнутого ОУ может явиться причиной серьезных затруднений при попытке работы на емкостную нагрузку. Это связано с запаздыванием сигнала или сдвигом фазы, вызванным комбинацией выходного сопротивления и емкостной нагрузки, подключенной на землю. Такая ситуация может привести к неустойчивости схемы с обратной связью, если значению спада усиления на 3 дБ указанной цепи соответствует достаточно низкая частота, так как появляется существенная добавка к сдвигу фазы в 90°, уже имеющемуся из-за частотной компенсации. Для примера допустим, что в качестве нагрузки для ОУ с выходным сопротивлением 200 Ом служит тридцатиметровый коаксиальный кабель. Нагрузка эквивалентна конденсатору емкостью 3000 пФ и образует RC-фильтр нижних частот с точкой, отвечающей значению —3 дБ, на частоте 270 кГц. Это намного меньше частоты единичного усиления для типичного ОУ, поэтому автоколебания будут весьма вероятны при высоком коэффициенте петлевого усиления (например, у повторителя).
