Следящая связь по питанию.КОСС входных ОУ может оказаться лимитирующим фактором для подавления синфазных помех во всей схеме. Если нужны значения КОСС около 120 дБ, то можно применить прием, иллюстрируемый рис. 7.35. U 4 измеряет уровень синфазного сигнала и управляет общей точкой маломощного плавающего расщепленного источника питания для U 1 и U 2 . Эта схема следящей связи эффективно гасит синфазный сигнал для U 1 и U 2 , так как на их входах нет синфазных колебаний относительно их собственного питания. U 3 и U 4 питаются от общего источника питания, как обычно. Эта схема может творить чудеса с КОСС, по крайней мере на постоянном токе. С возрастанием частоты приходится иметь дело с обычными проблемами согласования полных сопротивлений и входных емкостей.

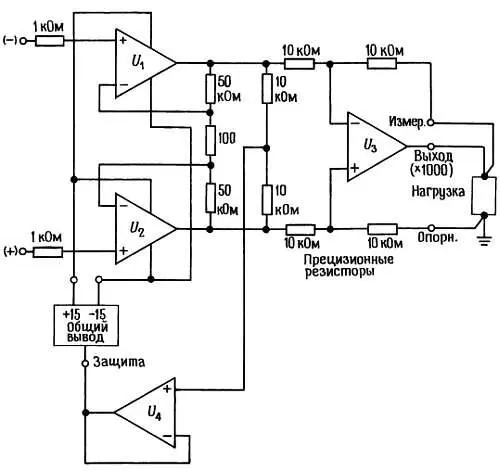

Рис. 7.35. Измерительный усилитель со следящей связью по питанию для повышения КОСС.

Конфигурация с двумя ОУ.На рис. 7.36 показана схема, которая обеспечивает большое полное сопротивление с помощью только двух ОУ. Поскольку подавление синфазного сигнала происходит здесь не в два этапа, как в схеме с тремя ОУ, для получения хорошего КОСС необходимо прецизионное согласование резисторов, подобно тому как это было в стандартной схеме разностного усилителя.

Рис. 7.36. Схема измерительного усилителя с двумя ОУ.

Специализированные ИМС измерительных усилителей.Существует несколько интересных конфигураций измерительных усилителей, выпускаемых в виде монолитных (и поэтому недорогих) ИМС; некоторые из них имеют очень хорошие рабочие параметры. В них применяются другие методы, чем в рассматривавшихся ранее схемах.

Дифференциальные усилители с преобразованием проводимости (в цепи обратной связи). В этих схемах, представителями которых являются LM363, AD521 и выполненный на ПТ с p-n -переходом АМР-05, большое значение КОСС достигается без согласования внешних сопротивлений. Фактически только коэффициент усиления устанавливается отношением пары навесных резисторов. На рис. 7.37 показана функциональная схема АМР-01. В ней используются две пары дифференциальных усилителей — преобразователей проводимости с одним навесным резистором, устанавливающим в каждом случае коэффициент усиления. Одна пара усилителей управляется входным сигналом, а другая — выходным сигналом, отсчитываемым относительно входа опорного напряжения. В АМР-05 используются ПТ для поддержания низкого уровня входных токов, а в АМР-01 используются биполярные транзисторы для достижения малого напряжения сдвига и малого дрейфа (табл. 7.5). В прецизионной схемотехнике исключительно полезными могут быть методы с использованием микропроцессорной обработки; см. разд. 13.24 .

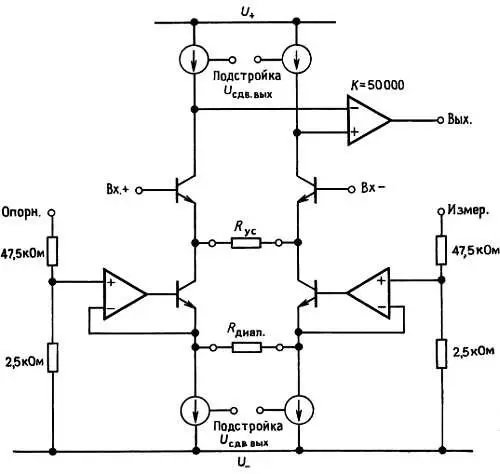

Рис. 7.37. Функциональная схема интегральной схемы измерительного усилителя АМР-01.

Почти в любой области измерений значение предельно различимого слабого сигнала определяется шумом-мешающим сигналом, который забивает полезный сигнал. Даже если измеряемая величина и не мала, шум снижает точность измерения. Некоторые виды шума неустранимы принципиально (например, флуктуации измеряемой величины), и с ними можно бороться только методами усреднения сигнала и сужения полосы, которые мы обсудим в гл. 15 . Другие виды шума (например, помехи на радиочастоте и «петли заземления») можно уменьшить или исключить с помощью разных приемов, включая фильтрацию, а также тщательное продумывание расположения проводов и элементов схемы. И наконец, существует шум, который возникает в процессе усиления, и его можно уменьшить применением малошумящих усилителей. Хотя техника осреднения сигнала часто применяется для извлечения сигнала, маскируемого шумом, имеет смысл для начала убедиться, что система свободна от всех устранимых помех и обладает наименьшим, практически возможным шумом усилителя.

Мы начнем с разговора об источниках происхождения и характеристиках различных видов шумов, от которых страдают электронные схемы. Затем мы займемся обсуждением шумов биполярных и полевых транзисторов, включая методы проектирования малошумящих схем при заданном источнике питания. Приведем несколько конструктивных примеров. После небольшого обсуждения шумов дифференциального усилителя и усилителя с обратной связью мы посвятим заключительный раздел обсуждению надлежащего заземления и экранирования, а также исключению помех и наводок (см. также разд. 13.24 , посвященный методам моделирования аналоговых схем).
