В. Яценко - Твой первый квадрокоптер - теория и практика

Внимание!

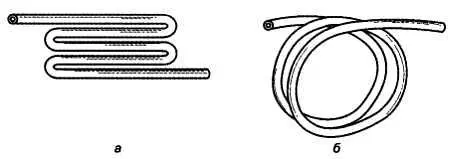

Категорически запрещается укладывать монтажный запас силовых проводов кольцом (рис. 4.11)!

Рис. 4.11. Правильная ( а) и неправильная ( б) укладка излишка силового провода

Некоторые звукоизлучатели в индикаторах разряда батареи или поисковых маячках содержат очень мощные магниты. Поэтому звукоизлучатели следует монтировать как можно дальше от платы контроллера.

Решение, следует ли выносить магнетометр на штангу, зависит от величины магнитных помех в собранном коптере. В разделе, посвященном интерфейсу настройки коптера, будет рассказано, как проверить величину помех исходя из показаний компаса. Если при пиковом увеличении рабочего тока компас отклоняется не более, чем на 3–5 градусов, то это нормально, и можно больше ничего не предпринимать.

Поскольку через силовую батарею протекает суммарный ток от всех моторов, она тоже является проводником, порождающим магнитное поле вокруг себя. Иногда изменение расположения батареи относительно платы контроллера существенно снижает магнитные наводки.

Прежде всего, вы должны определиться, имеет ли для вас смысл изготовление самодельной рамы. Готовый набор, состоящий из центральной текстолитовой части, четырех моторам, металлических лучей и необходимого крепежа, можно заказать в Китае по цене 18–20 долларов с бесплатной доставкой. Покупка материалов для самодельной рамы вряд ли обойдется дешевле. Плюс потраченное на работу время, пыль, шум и прочие бытовые неудобства. Но если вам работа с конструкторскими программами, станком ЧПУ и слесарными инструментами доставляет удовольствие — тогда запасайтесь материалами и приступайте к изготовлению. Пока по почте доставляют ранее выбранные вами моторы, регуляторы, полетный контроллер и прочие компоненты, работа над рамой будет завершена.

При изготовлении первой рамы рекомендуем воздержаться от ненужного "изобретательства" и "рационализаторства", а также от излишней замысловатости технических решений. Поверьте, в конструкции начального уровня все уже придумано и испытано до вас. Все возможные ошибки уже совершены, обсуждены и учтены тысячами энтузиастов-любителей. Стандартная базовая конструкция такова, потому что она действительно оптимальная. Она недорогая, простая, как топор, прочная и ремонтопригодная.

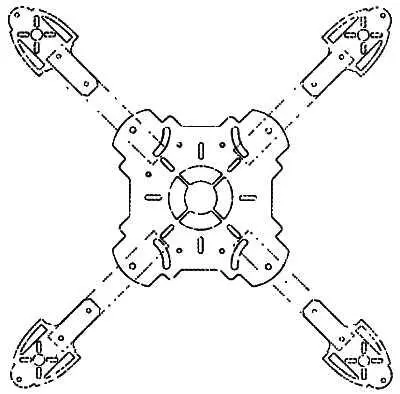

Пример популярной конструкции стандартной рамы схематически показан на рис. 5.1.

Рис. 5.1. Пример конструкции стандартной рамы

Векторные чертежи, пригодные для масштабирования и резки на станке с ЧПУ, можно скачать на сайте издательства. По этим чертежам можно заказать резку на станке, например в рекламной фирме, или изготовить детали вручную. Центральная часть и моторамы изготавливаются из радиотехнического стеклотекстолита толщиной 2–2,5 мм. Фольга стравливается с текстолита в растворе хлорного железа. Рекомендуется стравливать фольгу после изготовления деталей . Это поможет сэкономить хлорное железо. Кроме того, по фольге легче кернить или расчерчивать стальной иглой разметку под вырезку и сверление.

Центральная часть рамы состоит из двух пластин, верхней и нижней, между которыми зажаты лучи из квадратного алюминиевого профиля с шириной стенки около 10–12 мм. Предусмотрены дуговые пазы под крепежные винты, благодаря чему раму можно складывать для транспортировки. Если складывание не планируется, дуговые пазы следует заменить обычными отверстиями. В исходном состоянии чертежи деталей рассчитаны на диагональ 550–600 мм и соответствующие двигатели, но могут быть легко смасштабированы в любой программе, работающей с векторными рисунками.

Мы сознательно не приводим здесь чертежи подвеса камеры, посадочных шасси с повышенным просветом, батарейного отсека, поскольку эти части конструкции в значительной мере зависят от навесного оборудования^ которое будете использовать именно вы. Кроме того, множество различных чертежей защитных кожухов, кронштейнов и прочих частей конструкции можно без труда найти в свободном доступе в Интернете. Рассматривайте приведенную здесь конструкцию, как основу и не бойтесь самостоятельно добавлять нужные узлы в соответствии со своими потребностями.
