Далее вибрация распространяется по лучам. Высверливание или фрезерование отверстий в алюминиевых лучах не только облегчает конструкцию, но также помогает подавить вибрацию и резонансы. Для подавления резонансов трубчатых карбоновых лучей их внутреннее пространство заполняют монтажной пеной или вставляют цилиндрики длиной около 2 см из плотной пористой резины. Цилиндрики должны вставляться туго и располагаться на разном расстоянии друг от друга. Среднее расстояние между вставками примерно 5–7 см.

Внимание!

В стенках карбоновых лучей нельзя рассверливать или фрезеровать окна, это значительно снизит их прочность.

К центральной части рамы лучи всегда крепятся жестко и прочно. Допускается складная конструкция, но виброизоляция в этой части конструкции никогда не применяется.

Благодаря современным алгоритмам фильтрации вибропомех полетный контроллер может быть жестко прикреплен к раме (рис. 4.5).

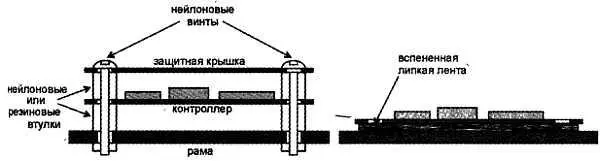

Рис. 4.5. Варианты крепления полетного контроллера к раме

Автор настоятельно советует поступать именно так, а особое внимание уделить балансировке ВМГ. Но иногда, особенно при использовании дешевых некачественных моторов и пропеллеров, качественная балансировка не получается. В таком случае следует смонтировать контроллер на 1–2 слоях пенистого двустороннего скотча или на проставках из плотной резины. Избегайте избыточного демпфирования контроллера!

Избыточное демпфирование

Избыточное демпфирование контроллера возникает при использовании слишком мягких демпферов, допускающих раскачивание. Ускорения при вибрации — линейные, и раскладываются на ортогональные векторы, поэтому не влияют на гироскопы, затрагивая только акселерометры. Но при слишком мягких демпферах появляется вращательная составляющая вибрации, как показано на рис. 4.6.

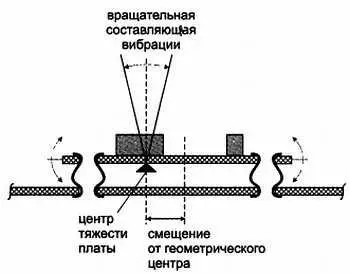

Рис. 4.6. Эффект избыточного демпфирования

Если центр тяжести платы смещен относительно геометрического центра точек опор, то линейные ускорения неравномерно смещают плату на упругом подвесе, отсюда и возникает вращательная составляющая.

Вращательная составляющая "сводит с ума" гироскопы, а поскольку гироскопы предназначены для немедленной и острой реакции на угловые Отклонения, то вред от передемпфирования значительно превосходит вред от вибрации. Неопытные владельцы коптеров склонны чрезмерно демпфировать полетный контроллер. Лучше начинать с монтажа контроллера вообще без демпферов, и смягчать крепление только при крайней необходимости, когда балансировка ВМГ и настройка параметров программной фильтрации не помогают.

Демпфирование подвеса камеры

Вибрация камеры проявляется на изображении в виде "эффекта желе", когда изображение полностью или в виде чередующихся широких полос колышется, словно студень. Этот эффект возникает из-за биений между частотами вибрации и частотой смены кадров.

Камера не должна жестко отслеживать малейшее отклонение рамы, поэтому, в отличие от крепления контроллера! для подвеса камеры применяют мягкие демпферы. Обычно это специальные пустотелые амортизаторы-"грибки" из силикона.

Амортизаторы различаются по размерам и жесткости. Чем тяжелее камера, тем жестче амортизаторы и тем большее их количество требуется. Приблизительная жесткость в виде максимальной нагрузки на один амортизатор указывается в его характеристиках, но для достижения наилучшего результата обычно требуется подбирать жесткость и количество амортизаторов экспериментально. Поэтому амортизаторы лучше сразу приобретать с запасом и различной жесткости.

Маленькую и легкую камеру можно подвесить на четырех амортизаторах малой или средней жесткости. При конструировании подвеса также следует избегать вращательно-раскачивающей составляющей, которая может сопровождать вибрацию.

Для того чтобы избежать раскачивания подвеса, следует стараться поднять его центр тяжести как можно выше и разнести амортизаторы подвеса на максимальное расстояние, как показано на рис. 4.7.

Остальные электронные узлы, такие как приемники GPS, выносные магнетометры, приемники и т. д., виброизоляции не требуют.

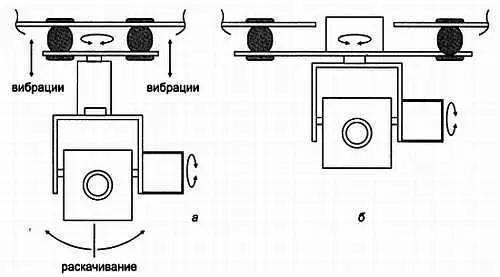

Рис. 4.7. Предотвращение раскачивания подвеса
