В. Яценко - Твой первый квадрокоптер - теория и практика

Для крепления винтов в коптерах начального и среднего уровня очень удобно использовать штатный пропсейвер из комплекта поставки мотора. Он представляет собой втулку с двумя выступающими винтами. В самолетной конструкции винт крепится на него при помощи колечка из жесткой резины. Во время аварии самолета пропеллер просто соскакивает вбок и не ломается. Но для квадрокоптера такой способ совершенно неприемлем и приведет к потере винта в воздухе и аварии! Поэтому винт крепят к пропсейверу при помощи двух нейлоновых стяжек, как показано на рис. 4.9, а . Диаметр отверстия винта может не совпадать с диаметром пропсейвера, поэтому применяются либо переходные кольца из комплекта винта, либо рассверливание отверстия. Осевой люфт винта недопустим!

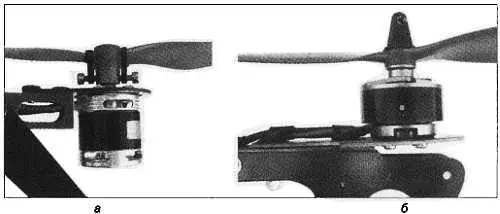

Рис. 4.9. Монтаж обычного ( а) и специального укороченного ( б) моторов

Примечание

Чтобы надежно зафиксировать пропсейвер, рекомендуется при помощи алмазного надфиля сделать на валу мотора неглубокие фаски под зажимные винты.

Для рассверливания воздушных винтов настоятельно советуем применять не сверло, а специальную шагово-коническую развтертку (рис. 4.10), которую можно приобрести в магазине слесарных инструментов. Эту покупку следует сделать сразу, потому что первое время винты придется менять часто. В отличие от сверла, развертка самоцентруется в отверстии, ее не надо вставлять в дрель, достаточно зажать в тисках и вращать винт от руки.

Рис. 4.10. Шагово-коническая развертка для воздушных винтов

Цанги-переходники, надеваемые на вал мотора, являются хоть и очевидным, но довольно неудачным способом крепления винта. Они зачастую имеют низкое качество, что приводит к нарушению центровки винта и появлению неустранимой сильной вибрации. Под влиянием вибрации такие цанги часто соскакивают с вала во время полета, либо у них развинчивается гайка, что также приводит к утере винта. Сотни аварий коптеров произошли именно по этой причине. У специализированных моторов зажимной узел имеет насечки, препятствующие проворачиванию винта на валу и отвинчиванию гайки.

Примечание

Некоторые специализированные моторы для коптеров имеют цанги с правой и левой резьбой, в зависимости от рабочего направления вращения. Такие моторы надо покупать парами и монтировать правильно, чтобы направление вращения способствовало затягиванию гайки на валу. Обычно такие моторы имеют маркировку "R" и "L", которая совпадает с маркировкой соответствующих винтов.

Большие токи, протекающие в силовых проводах питания, порождают магнитное поле вокруг проводников. Это магнитное поле сбивает показания магнетометра — электронного компаса на плате полетного контроллера. Если компас не используется, то магнитными наводками можно пренебречь. Но в большинстве случаев компас необходим при полетах по FPV для указания направления возврати домой, для автовозврата по GPS и для полета по заданным точкам. Компас также необходим в режиме Headfree, когда контроллер автоматически отслеживает по компасу курсовое положение рамы и вычисляет условное направление "вперед".

Если компас будет подвержен наводкам, то алгоритм контроллера все равно отработает прибытие в заданную точку по координатам GPS, но скорость и траектория полета будут далеки от оптимальных. Ситуацию усугубляет то, что магнитные помехи не постоянны, а пропорциональны оборотам несущих винтов.

Для компенсации мощных магнитных наводок самым эффективным решением является вынос микросхемы магнетометра на штанге длиной около 15 см вверх над рамой. Существуют готовые модули, которые состоят из антенны GPS и магнетометра на одной плате, и модули, которые содержат только магнетометр. При наличии радиолюбительского опыта можно отпаять магнетометр с платы контроллера и поместить его на выноснук) плату. Магнетометр соединяется с контроллером по шине I 2С, поэтому при использовании внешнего контроллера потребуется настроить адрес магнетометра на шине I 2С и в некоторых случаях перерезать проводник, идущий к микросхеме на плате. Это зависит от версии платы и прошивки.

При сборке коптера особое внимание следует уделить правильной укладке силовых проводников. Их длина должна быть минимально возможной; при этом длина положительной и отрицательной шин питания должна быть одинаковой и пролегать они должны параллельно и только рядом, для максимальной взаимной компенсации магнитных полей. Скручивание силовых проводов между собой незначительно уменьшает наводки.
