«Незнайкин»:Ну, прежде всего, во многих книгах вместо понятия «усилитель высокой частоты» или УВЧ, фигурирует УСИЛИТЕЛЬ СИГНАЛЬНОЙ ЧАСТОТЫ — УСЧ. Или также УСИЛИТЕЛЬ РАДИОЧАСТОТЫ — УРЧ.

«С»:Дельно подмечено. Хотя, в сущности, это всего лишь игра в терминологию. Тем не менее, мы примем это во внимание. Итак?…

«А»:В УСЧ в области умеренно высоких частот наибольшее распространение получили схемы с общим эмиттером (ОЭ). Это в том случае, если применяются биполярные транзисторы. Если используются FET, то их адекватным включением является схема с общим истоком (ОИ). Как уже говорилось ранее, схемы с ОЭ или ОИ позволяют получить НАИБОЛЬШЕЕ усиление по мощности.

Можно использовать как германиевые, так и кремниевые транзисторы. Последние более экономичны и стабильны при повышенных температурах.

«С»:Согласен, но есть и еще один нюанс. Новые разработки германиевых транзисторов почти не проводятся, а вот кремниевых — сколько угодно.

«А»:Но в литературе, в основном, приведены схемы селективных или избирательных усилителей, нагрузкой которых являются перестраиваемые по частоте колебательные контура. Это поясняется тем, что необходимо обеспечить высокую чувствительность радиоприемного устройства за счет предварительного усиления полезного сигнала и его частотной селекции от помех.

«С»:Все это так. И в то же время, как говорил Шельменко-денщик: «трошечки, да не так!»

Действительно, до сих пор применение высокоселективных усилителей сомнений не вызывало (и не вызывает). Во многих случаях… А вот в приемниках с ПРЕОБРАЗОВАНИЕМ ВВЕРХ дело обстоит ИНАЧЕ. Здесь нужен именно ШИРОКОПОЛОСНЫЙ входной усилитель. При этом, что совершенно естественно, МАЛОШУМЯЩИЙ и с хорошим ДИНАМИЧЕСКИМ ДИАПАЗОНОМ. И в то же время, попытка применить для этого АПЕРИОДИЧЕСКИЕ усилители обычного типа с резисторной нагрузкой; кроме разочарования и досады, других сколько-нибудь положительных эмоций у разработчиков так и не вызвала!

«А»:Получается, что ни селективные, ни апериодические усилители для этого не годятся?

«С»:Резистивные УСЧ (УРЧ, УВЧ) используются в диапазонах ДВ и СВ…

Но не волнуйтесь, друзья мои, все вовсе не так плохо! Как любит говорить один мой знакомый философ: «… если тебе предлагают на выбор, одно из двух… выбирай третий путь!» Так и в радиотехнике. Техническая мысль не дремала!

Вот так и вошли в жизнь усилители, основанные на использовании ШПТЛ!

«А»:Мы начинали разговор о ШПТЛ, но мне еще сложно представить себе схему усилителя, использующего этот компонент!

«С»:Я уже упоминал о том, что ШПТЛ бывают самыми разнообразными. С простыми, достаточно сложными и очень сложными обмотками. И применяются ШПТЛ не только в усилителях, но и в смесителях сигналов, для преобразования импедансов и т. п. Мне приходилось встречать достаточно разнообразные усилители на ШПТЛ. Но ВСЕ ОНИ основаны на применении ОТРИЦАТЕЛЬНОЙ ОБРАТНОЙ СВЯЗИ или ООС. Наиболее простой схемой этого типа с использованием преимуществ ШПТЛ, является так называемая R-структура. Но имеется и еще более удачная схема, основанная на, так называемой, С-структуре. Несмотря на «простоту», ВЧ-усилители на ШПТЛ, имеющие С-структуру, характеризуются ОЧЕНЬ МАЛЫМИ искажениями входного сигнала.

«А»:А как у С-структур обстоит дело со стабильностью параметров?

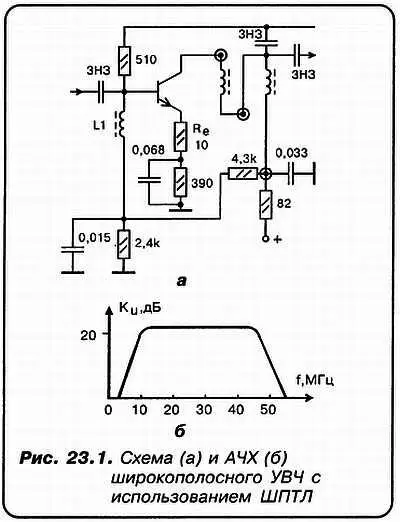

«С»:Я бы сказал так: ВЫШЕ ВСЯКИХ ПОХВАЛ! Поэтому я здесь привожу основную схему, которую мы будем полагать базовой (рис. 23.1).

Более того, ниже я привожу АЧХ представленного С-усилителя. Для того случая, когда ШПТЛ намотан на кольце типа М 0,16 ВТ-8 типоразмер К10x6x2 и имеет 16 витков. Коэффициент усиления каскада зависит от величины R с. При R с= 10 Ом, усиление по напряжению (именно его мы наблюдаем на экране осциллографа) равно 8—10. Увеличение R сулучшает линейность, но уменьшает коэффициент усиления. Поэтому, в данном случае, взято оптимальное значение R с.

«А»:А применить кольцо на высокочастотном феррите типа 50ВЧ или 30ВЧ, не изменяя количества витков, возможно?

«С»:Вполне… Но старайтесь придерживаться типоразмера.

«А»:АЧХ действительно имеет такую равномерность или это преувеличение?

«Н»:А какой тип транзистора лучше всего применить в усилителе?
