Александр Кульский - КВ-приемник мирового уровня? Это очень просто!

3-ий КВ-диапазон — 22–18 МГц; диапазон ГПД — 77,5—73,5 МГц;

4-ый КВ-диапазон — 18–15 МГц; диапазон ГПД — 73,5-70,5 МГц

5-ый КВ-диапазон — 15–12 МГц; диапазон ГПД — 70,5-67,5 МГц

6-ой КВ-диапазон — 12—9 МГц; диапазон ГПД — 67,5-64,5 МГц

7-ой КВ-диапазон — 9–7 МГц; диапазон ГПД — 64,5—62,5 МГц

8-ой КВ-диапазон — 7–5 МГц; диапазон ГПД — 62,5-60,5 МГц

Таким образом, для перекрытия всех полурастянутых КВ диапазонов, ГПД должен перестраиваться по частоте от:

f max= 85,5 МГц до f min= 60,5 МГц.

При этом стабильность частоты должна быть достаточно высокой!

«А»:Я полагаю, что схемы гетеродинов для обычных приемников нас не спасут?

«С»:Никоим образом, поскольку они «типичное не то»! Кроме того, перестраиваемым элементом ГПД является не конденсатор переменной емкости, а варикапная матрица. О синтезаторах частоты мы уже упоминали. Так вот, у нас они применены не будут!

Но гетеродин — дело очень серьезное, особенно в приемнике с преобразованием ВВЕРХ! Поэтому предлагаю следующую, опробованную на практике, принципиальную электрическую схему ГПД для нашего радиоприемника. В ее основе — модификация великолепной, профессиональной американской разработки!

«Н»:Так почему бы нам побыстрее не зарисовать эту «принципиалочку»?!

«А»:Что мы и делаем… Уважаемый Спец, пока мы рисуем, расскажите, чем интересна эта схема (рис. 23.3)?

«С»:Прежде всего тем, что по своим параметрам является профессиональной! Хотя бы из-за того, что наличие в задающем генераторе достаточно сильной обратной связи, позволяет получить спектрально чистый сигнал, содержащий очень мало гармоник! Да и амплитуда выходного напряжения задающего генератора весьма невелика и составляет, примерно, 0,25 вольта. Но, будучи подана на вход буферного усилителя, а с его выхода на оконечный широкополосный усилитель, достигает величины 3–5 вольт!

«Н»:Здесь на схеме я вижу, по крайней мере, два ШПТЛ! Их данные отличаются отданных ШПТЛ для УВЧ?

«С»:Да, несколько отличаются. Прежде всего, это касается количества витков. ШПТЛ, обозначенные на схеме, как Тр1 и Тр2 — одинаковы полностью! Способ намотки точно такой же, как и для ШПТЛ УВЧ. Но количество витков — 10; провод — ПЭВ-2-0,2; кольца М0,16-ВТ-8. Типоразмер: К10x6x2.

«А»:То, что варикапы запитываются высокостабильным напряжением +30 вольт, это понятно! Не зря же мы так подробно рассматривали принципиальную электрическую схему для его получения! Но вот как быть с низковольтным питанием ГПД? Запитывать непосредственно от общего стабилизатора +12 вольт?

«С»:Друзья мои! Как говорилось в сравнительно недавнем прошлом, «экономика должна быть экономной»! Бессмысленная сама по себе, эта фраза, будучи применена буквально, к вопросу низковольтного питания нашего ГПД, для нас может обернуться крушением всех надежд! Я имею в виду разрабатываемый приемник!

«А»:Иными словами, здесь экономия на качестве электропитания не проходит?

«С»:Ни в коем случае и никогда! Поэтому, не пускаясь в дальнейшие рассуждения, приведем схему прецизионного автономного стабилизатора, который всего лучше выполнить на ОДНОЙ ПЛАТЕ С ГПД. Заметьте, что входное напряжение мы берем с ВЫХОДА СН +12 вольт!

«Н»:Но вы еще не сказали, какого типа каркас используется в катушке L кзадающего генератора?

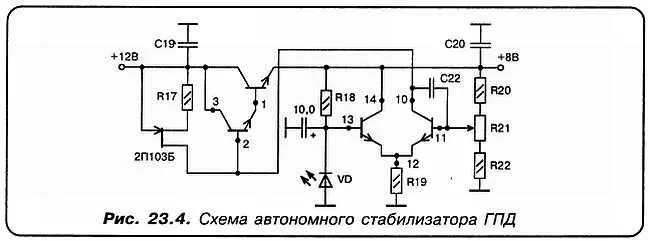

«С»:Вот здесь и используется каркас типа VI! А теперь зарисуем «принципиалочку» прецизионного стабилизатора для ГПД (рис. 23.4).

«А»:У меня вопросов не имеется. Поскольку номиналы резисторов уточним позднее.

«Н»:У меня тоже!

«С»:В таком случае, раз уж мы говорим о гетеродинах, я полагаю что здесь, ниже, мы представим и принципиальную схему второго, кварцевого гетеродина. А уже после этого перейдем к рассмотрению смесителей.

«А»:А какую частоту генерации мы принимаем для второго гетеродина, частота колебаний которого стабилизирована. кварцем?

«С»:Все зависит от того, какую мы выберем ВТОРУЮ ПРОМЕЖУТОЧНУЮ частоту. Из определенных конструктивных соображений, вторая ПЧ (промежуточная частота) выбирается равной 1,465 кГц. Итак, вторую ПЧ принимаем равной именно этой величине — 1,465 кГц!
