«А»:Следовательно, второй гетеродин будет содержать кварц, частота резонанса которого — 54,045 МГц?

«С»:Вот что значит прилежно изучать в школе математику! Следует сказать, что резонансную частоту LC-генератора можно стабилизировать, если в цепь обратной связи включить кварцевый резонатор. Для обеспечения лучшей стабильности, целесообразно использовать частоту его (кварца) последовательного резонанса. В качестве исходных схем генераторов, обычно используются схемы Хартли или Колпитца.

«А»:А что они из себя представляют?

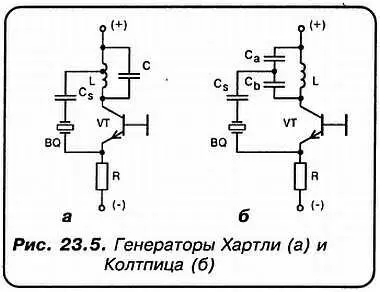

«С»:Да вот, посмотрите на рис. 23.5.

Для возникновения колебаний необходимо, чтобы колебательный контур был настроен на частоту кварцевого резонатора. Но можно выбрать частоту колебательного контура как ЦЕЛОЕ КРАТНОЕ резонансной частоты колебаний кварца и возбудить, тем самым, резонатор на соответствующей КРАТНОЙ ГАРМОНИКЕ!

«Н»:Какую же из двух схем выбирать?

«А»:Можешь кинуть монетку… А там — как ляжет! А что посоветует нам Спец?

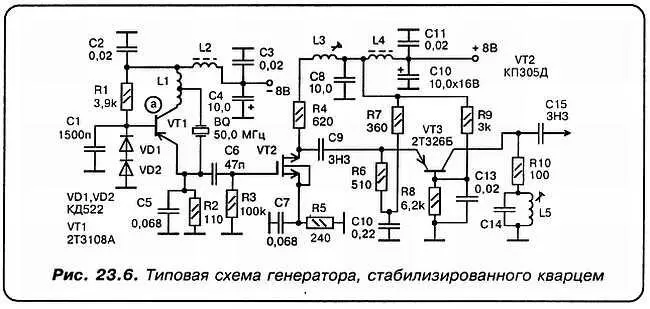

«С»:Я просто приведу практически проверенную и хорошо зарекомендовавшую себя принципиальную схему (рис. 23.6).

«А»:Задающий генератор здесь собран по схеме Хартли, это понятно! А какие параметры имеет задающая индуктивность?

«С»:Каркас этой катушки изготовлен из фторопласта и соответствует типу V.

«Н»:А что это за включение двух транзисторов после задающего генератора?

«А»:Это одно из очень удачных схемотехнических решений — так называемая КАСКОДНАЯ СХЕМА. В данном случае применена каскодная схема с емкостной связью! Среди особых достоинств этих схем можно полагать следующие:

1. Малую внутреннюю обратную связь, почти на ДВА ПОРЯДКА меньшую, чем у обычного каскада с ОЭ. Это обеспечивает ВЫСОКИЙ УСТОЙЧИВЫЙ коэффициент усиления.

2. Коэффициент шума всей схемы равен коэффициенту шума первого каскада.

3. Выходная проводимость мала, что позволяет применять ПОЛНОЕ включение контура в цепь коллектора выходного транзистора. Это, в свою очередь, обеспечивает ВЫСОКУЮ СЕЛЕКТИВНОСТЬ.

4. Схема обладает ВЫСОКИМ ВХОДНЫМ сопротивлением, следовательно, не нагружает задающий генератор.

«Н»:А насколько эта схема требовательна к высокостабильному питанию?

«С»:Ну, в этом отношении, ВСЕ гетеродины — гурманы! Но… в разной степени. Поскольку в данном случае колебания стабилизированы кварцем, то вполне достаточно ограничиться упрощенным стабилизатором. Вот, например, таким (рис. 23.7).

«А»:Это для запитки всего генератора или только КАСКОДНОГО УСИЛИТЕЛЯ?

«С»:Только КАСКОДНИКА! Что же касается собственно задающего генератора, то, как говорится, кашу маслом не испортишь! Поэтому для задающего генератора применим вот такой, рассмотренный выше, вариант СН (рис. 23.8).

«А»:Как я понимаю, кварцевый генератор вместе с автономным стабилизатором, лучше собрать на отдельной плате?

«С»:Дружище, ты в этом абсолютно прав! Ну, а если всю эту прекрасную технику ты разместишь в аккуратном, экранированном блочке — обечайке, и выведешь его выход на ВЧ-разъем, то, кроме хорошего, ничего плохого в этом просто не будет!

«А»:Я, пожалуй, последую этому доброму, дружескому совету!

«Спец»:После того, как мы разобрались с гетеродинами, пора взяться и за СМЕСИТЕЛИ!

«Аматор»:А вы не считаете, что на этом вопросе следует остановиться немного более подробно?

«С»:Почему бы и нет? Но, должен сказать, и задачка же это! Преобразование частоты — один из самых важнейших разделов радиотехники! И, следует заметить, один из самых непростых ее разделов. Имеется множество школ и направлений! Порой одни не понимают других…

«А»:Как в том анекдоте, где коллекционер марок возмущался по поводу того, как это можно, да как это только может в голову прийти кому-то коллекционировать спичечные этикетки?!

«С»:Отчасти… Тем не менее, современная электроника действительно в этом вопросе идет СРАЗУ ПО НЕСКОЛЬКИМ ПУТЯМ!

«Незнайкин»:Это как знаменитый граф Сен-Жермен, который выехал из какого-то города СРАЗУ через ВСЕ ВОРОТА?
