Александр Кульский - КВ-приемник мирового уровня? Это очень просто!

«А»:Естественно заметил…

«С»:Кроме того, на Всемирной административной конференции по радиовещанию, проходившей в 1992 году, было принято решение о введении в эксплуатацию в начале 21 века НОВЫХ КВ-поддиапазонов!

Еще по одному на участках 16 м; 19 м; 25 м; 31 м; 41 м и 49 м! Кроме того, вводятся новые поддиапазоны: 22 м и 15 м. Так что смело можешь их тоже приплюсовать к перечисленным тобой ранее…

«А»:Но ведь в иностранных радиоприемниках тоже применяется разбиение на растянутые КВ-диапазоны!

«С»:Да, применяется! Но ранее только в дорогих, а теперь во многих моделях даже среднего класса предусмотрена возможность перехода на НЕПРЕРЫВНУЮ ШКАЛУ приема! Мы ведь упоминали, например, «Satellit 6001»?

Там предусмотрена такая возможность!

«Н»:А почему вообще нельзя вместо растянутых КВ-поддиапазонов ввести непрерывную шкалу?

«С»:Ввести можно! Но вот будет ли от этого толк? Дело в том, что все упирается в проблему шумов и помех!

Применение растянутых поддиапазонов ограничивает полосу приема в каждом из них величиной, находящейся в пределах от нескольких сотен килогерц до величины, несколько превышающей 1 МГц! Применение во входных контурах резонансной перестройки не спасает ситуацию. Поскольку, особенно на высокочастотных участках КВ, даже в этом случае настройка не может быть сделана достаточно острой.

«А»:Получается, что, расширив поддиапазон, мы только увеличим уровень помех?

«С»:Если исходить из прежних схемных решений, то да! Но не забывайте, что нами Принята иная концепция — радиоприемник с преобразованием первой промежуточной частоты ВВЕРХ! В этом случае вместо резонансного усилителя радиочастоты, стоящего в прежних моделях ПЕРЕД смесителем, мы применяем ШИРОКОПОЛОСНЫЙ усилитель радиочастоты, перекрывающий ОДНОВРЕМЕННО ВЕСЬ КВ-диапазон!

«А»:Но как же сильно, в этом случае, возрастет уровень помех!

«С»:Природа парадоксальна! Применение широкополосного УВЧ, прежде всего, приводит к УМЕНЬШЕНИЮ искажений! Что же касается помех, то ситуация здесь следующая. Многолетние исследования на сей счет, проводившиеся специалистами различных стран, показали, что наиболее рациональным является применение, так называемых, ПОЛУ РАСТЯНУТЫХ поддиапазонов!

В нашем случае предлагается следующее разбиение:

1-ый поддиапазон — 30,0—25,0 МГц;

2-ой поддиапазон — 25,0—22,0 МГц;

3-ий поддиапазон — 22,0—18,0 МГц;

4-ый поддиапазон — 18,0—15,0 МГц;

5-ый поддиапазон — 15,0—12,0 МГц:

6-ой поддиапазон — 12,0–9,0 МГц;

7-ой поддиапазон — 9,0–7,0 МГц;

8-ой поддиапазон — 7,0–5,0 Мгц.

«А»:Что это дает?

«С»:Прежде всего, мы исключаем малоэффективные перестраиваемые резонансные системы из входных цепей. Технически, перечисленные выше диапазоны, будут сформированы на основе, так называемых, ПОЛОСОВЫХ ФИЛЬТРОВ.

«Н»:А что такое полосовой фильтр?

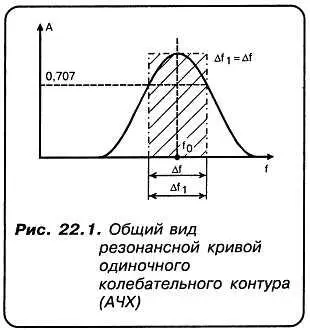

«С»:Для пояснения этого обратимся к старому методу, который никогда нас не подводил — к рисунку! Представим себе, что необходимую нам полосу пропускания Δ f , мы пытаемся сформировать с помощью одиночного колебательного контура, АЧХ которого, как известно, напоминает «колокол» (рис. 22.1).

«А»:Но очевидно, что нормальная ситуация будет только на частоте f 0, поскольку по мере удаления от этой частоты сигнал на входе приемника будет падать, что равнозначно ухудшению чувствительности.

«Н»:И, кроме того, пьедестал «колокола» предоставит неплохую возможность проникать на вход приемника помехам и сигналам частот, которые лежат ВНЕ полосы пропускания Δ f !

«С»:Вы все правы! Помимо всего прочего, это ведь приводит еще и к увеличению полосы шумов! В общем, пора подвести итог!..

Характеристика, которую имеет ОДИНОЧНЫЙ колебательный контур, нам совершенно не подходит! Ну, а какую характеристику мы могли бы считать ИДЕАЛЬНОЙ?

«А»:Прямоугольную, с шириной полосы основания точно равной Δ f 1!

«С»:Умри — лучше не скажешь! Но… «гладко писано в бумаге, да забыли про овраги, а по ним ходить!» Над формированием подобных ИДЕАЛЬНЫХ характеристик радиоинженеры бьются уже десятки лет! В разных радиосистемах, путем применения сложных контуров, удается в той или иной степени ПРИБЛИЗИТЬСЯ к этому идеалу!
