«Н»:А какие буквенные индексы наиболее предпочтительны для рассматриваемой схемы стабилизатора?

«С»:Для транзисторов с p -каналом это: КП103И; КП103К; 2П103Б и 2П103В. Для n -канала можно выбирать такие транзисторы, как КП303Б, КП303В; КП303А; 2П303А (Б, В). То есть такие, паспортное значение U отс, которых не превышает 3-х вольт.

«А»:А какого типа следует применять подстроечный резистор?

«С»:Предпочтительнее всего использовать следующие типы многооборотных подстроечных резисторов: СП5-3; СП5-2; СП5-22; СП5-1ВА. Возможно применение и однооборотных СП5-16ВА или СП5-16ВБ. А также подобных им модификаций.

Применение подстроечного резистора дает возможность ТОЧНО установить выходное напряжение. Точно — это значит до единиц милливольт!

«Н»:Но речь шла о ТРЕХ выходных напряжениях, а не о ДВУХ!? Что меняется в стабилизаторе на +7,5 вольт?

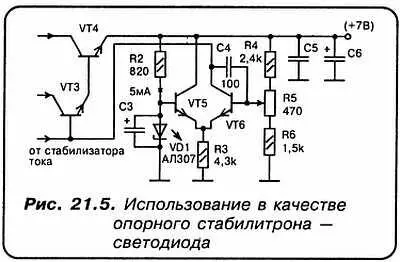

«С»:Прежде всего, вполне достаточно иметь на входе не 16, а всего 12 вольт! Схема защиты при этом не претерпевает ровно никаких изменений, кроме одного единственного. В качестве VD1 применяется стабилитрон КС168 или КС175. А вот схема дифференциального усилителя несколько иная. Да вот она (рис. 21.5).

«А»:Здесь в качестве опорного стабилитрона применен ТОЛЬКО один светодиод?

«С»:Этого достаточно вполне.

«Н»:Я хотел еще спросить о том, чего здесь нет!

«А»:Интересный поворот темы! Это не о трансформаторе ли зашла речь?

«Н»:Именно о нем!

«С»:Есть много возможностей! Следует исходить из того, по какому пути проще пойти! Можно, например, взять готовый стандартный трансформатор типа ТПП, имеющий соответствующие вторичные обмотки. Или, скажем, использовать трансформатор одного из следующих типов: ТН-33; ТН-34; ТН-36, и т. п.

Полное наименование: ТН-33-220-50; ТН-34-220-50 и т. д. Очень хорошим решением является изготовление трансформатора-тора. Это, кстати, обойдется в несколько раз дешевле. Можно использовать как самодельный, так и стандартный тороидальный трансформатор.

«А»:Действительно, сейчас можно на радиотолчке приобрести соответствующий по мощности тор с уже намотанной первичной (сетевой) обмоткой. Она обычно содержит 2200 витков. Следовательно, 10 витков на вольт! Намотать три вторичных обмотки на соответствующие выходные напряжения — труда не составит!

«Н»:Ну, это как для кого. А какие нам нужны вторичные напряжения обмоток?

«А»:Исходи из того, что нужны ДВЕ обмотки по 15 вольт и одна на 10 вольт!

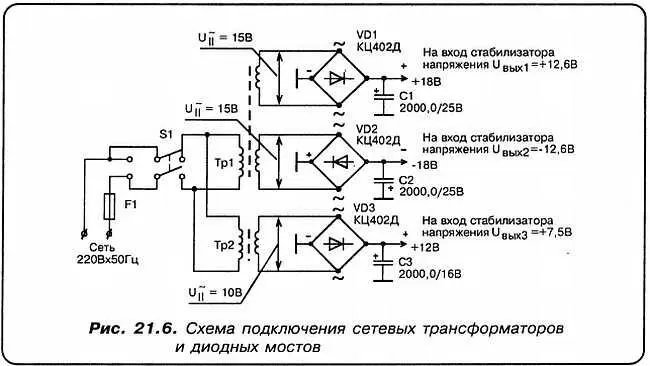

«Н»:Но на принципиальной схеме (рис. 21.6) я вижу нечто ИНОЕ? На входах двух стабилизаторов 18 вольт и на входе третьего — 12 вольт?

«А»:Все учтено могучим ураганом! Входные конденсаторы «поднимают» напряжение обмотки, примерно, в 1,3 раза! Но из вновь полученного значения следует вычесть величину несколько превышающую один вольт. Это напряжение теряется на выпрямительных диодах. Как легко убедиться, напряжение на входе первых двух стабилизаторов при этом и будет составлять около 16,5 вольт. А с учетом падения напряжения на активном сопротивлении выходных обмоток — 16 вольт!

«С»:То есть именно то, что и требуется! А теперь следует определиться в токах. Учтите, что максимально допустимая мощность для тора с габаритами 50x20x10 мм составляет 25 ватт!

«А»:А хватит ли этого? Давайте прикинем. Две обмотки по 16 вольт на 0,4 ампера каждая, это 2x15x0,4 = 12 ватт. Одна обмотка на 10 вольт и 0,4 ампера — это 10x0,4 = 4 ватта. Итого: 12 + 4 = 16 ватт!

«С»:Обратите внимание, что тороидальный трансформатор весит в два — три раза меньше, чем адекватный ему по мощности обычного исполнения. И еще одно — КПД тороидального трансформатора обычно не менее 99 процентов! Кроме того, он допускает домотку обмоток, что в трансформаторе обычного типа сделать весьма проблематично!

«Н»:Ну, я для себя вопрос однозначно решил в пользу тора! А вот что относительно количества витков и диаметра провода?

«А»:Поскольку первичная обмотка содержит 10 витков на один вольт, то вторичная — тоже! Откуда следует, что: ВТОРИЧНЫЕ ОБМОТКИ 1 и 2 трансформатора Tp1 содержат по 140 витков. А вторичная обмотка Тр2 содержит 100 витков.
