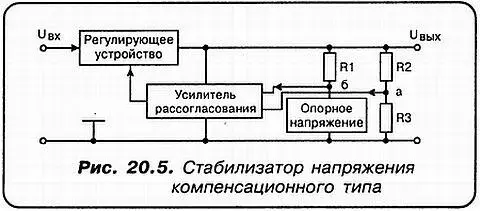

«А»:Да, это великолепная вещь! Принцип действия компенсационного стабилизатора (иначе КС) сводится к автоматическому регулированию выходного напряжения. Компенсационные стабилизаторы напряжения являются АВТОРЕГУЛИРУЕМЫМИ УСТРОЙСТВАМИ с замкнутой системой автоматического регулирования. Принцип действия показан на приведенном рис. 20.5.

«Н»:Получается, что делитель напряжения на резисторах R2 и R3 позволяет получать в точке «а» напряжение, пропорциональное выходному U вых.

«А»:Да, если меняется U вых, скажем, увеличивается, то увеличивается и потенциал точки «а». А если U выхуменьшается, то это происходит и в названной точке тоже. Ну, рассуждай дальше…

«Н»:Я не знаю, как получается опорное напряжение в точке «б», но, оно НЕ ИЗМЕНЯЕТСЯ при изменении U вых! Но тогда между точками «а» и «б» возникает некоторое напряжение, величина и знак которого зависят от U вых?…

«С»:Смелее, Незнайкин! Далее это РАЗНОСТНОЕ напряжение заводится на входы УСИЛИТЕЛЯ РАССОГЛАСОВАНИЯ, на выходе которого вырабатывается сигнал, величина которого пропорциональна модулю напряжения рассогласования. А полярность такова, что управляемое им РЕГУЛИРУЮЩЕЕ УСТРОЙСТВО компенсирует ВСЕ изменения выходного напряжения.

Таким образом, СТАБИЛИЗАЦИЯ СВОДИТСЯ К УСТРАНЕНИЮ РАЗНОСТИ между эталонным (или опорным) напряжением и той частью выходного напряжения, которая поступает в точку «а». Ну вот, а теперь можно переходить к РЕАЛЬНЫМ принципиальным схемам!

КОНЕЦ ВТОРОЙ ЧАСТИ

«Аматор»:Ну тогда вам, Спец, и карты в руки!

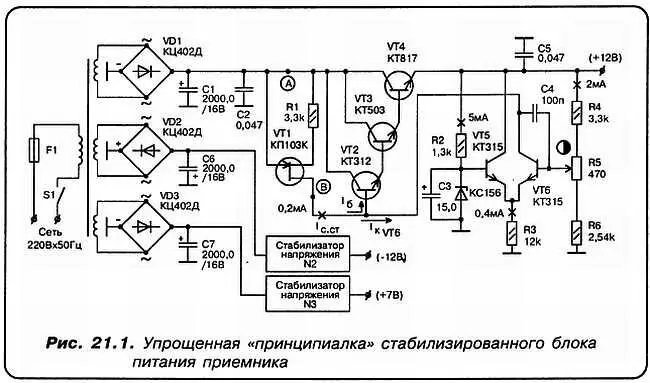

«Спец»:Вот какую принципиальную электрическую схему электронного стабилизатора напряжения я предлагаю сперва для обсуждения, а затем для реализации (рис. 21.1).

«Незнайкин»:Есть моменты в этой схеме, которых я не понимаю совершенно! Например, какую функцию выполняет транзистор КП103К?

«С»:Очень важную, дорогой Незнайкин! Этот типичный jFET, имеющий канал p -типа, включен в качестве СТАБИЛИЗАТОРА ТОКА. Этот стабилизатор тока удобен именно тем, что выполняется по схеме БЕЗ использования вспомогательного напряжения, благодаря чему это дает возможность включить его как ДВУХПОЛЮСНИК.

Его внутреннее сопротивление (как источника тока) несколько превышает 500 кОм! Второе преимущество этой «простой» схемки — работа в области «термостабильной» точки, что делает величину I с. ст(тока стока) независимой от температуры окружающей среды…

«А»:Если я верно понял, ток стока полевого транзистора затем разделяется и одна часть его является базовым током транзистора КТ312, а другая — является коллекторным током транзистора VT6. Интересно вот только, как соотносятся между собой эти части. А также — зачем потребовалось такое странное включение транзисторов VT2, VT3 и VT4?

«С»:Это «странное» включение называется СХЕМА ДАРЛИНГТОНА или иначе — СОСТАВНОЙ ТРАНЗИСТОР.

Служит она только для получения на основе «обычных» транзисторов «прибора» со сверхвысоким значением В . Обычной величиной является 20000 — 50000! Следовательно, без учета воздействия суммарного I ко(обратного коллекторного тока), для нормальной работы VT4, при среднем токе нагрузки стабилизатора 300 мА, необходим базовый ток около 6 мА. Для VT3 базовый ток равен приблизительно 300 микроампер. Откуда базовый ток VT2 — 5 микроампер!

«Н»:Значит при этом из 200 микроампер, которые обеспечиваются источником тока на jFET VT1, собственно в базу VT2 идет 5 микроампер, а на долю коллекторного тока VT6 остается 195 мкА? А этого хватит для нормальной работы КТ315?

«С»:Вполне! Вообще запомни, что планарно-эпитаксиальные транзисторы типа КТ315; КТ312; КТ342 и подобные им, уже при коллекторных токах от 100 микроампер и выше имеют высокие значения В !

«А»:А какую задачу выполняет VT5?

«С»:Представь себе, что жизнь сложилась так, что напряжение U выхпо каким-то причинам уменьшилось. Тогда его значение понизилось и на базе VT6. Следовательно, уменьшится и ток коллектора I ктранзистора VT6. И, естественно, эмиттерный ток тоже.
