«А»:Ток проходного транзистора резко возрастает, поскольку ничем не ограничен. А всё напряжение, которое в состоянии обеспечить выпрямитель приходится на переход коллектор — эмиттер VT4. Мощность значительно превышает максимально допустимую и транзистор, естественно, полностью выходит из строя. Пробой транзистора означает, что на выходе будет повышенное нестабилизированное напряжение, которое станет представлять опасность уже для основных электронных радиотехнических узлов.

«Н»:Но предложенный вами стабилизатор, дорогой Спец, не защищен ведь от короткого замыкания на выходе?

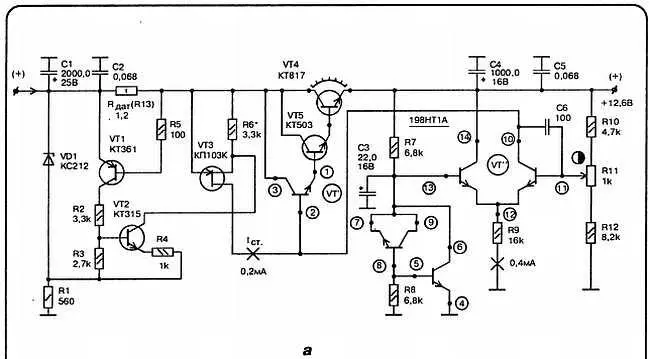

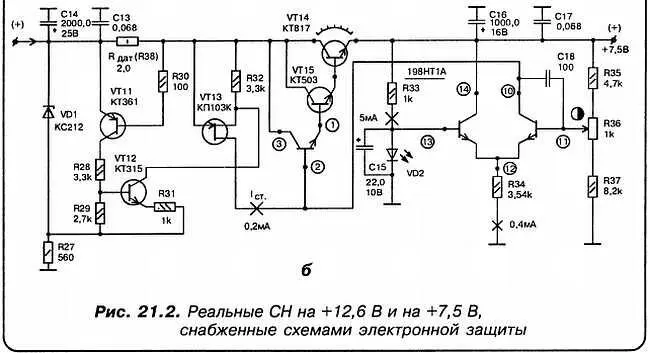

«С»:Вот именно для того, чтобы избежать последствий, в случае короткого замыкания выхода, я предлагаю следующее дополнение к ранее приведенной схеме (рис. 21.2).

«А»:Я так понимаю, что пока ток нагрузки (рис. 21.2, а ) не превышает некоторый максимально допустимый, например 500 мА, падение напряжения на резисторе R13 недостаточно для отпирания VT1. Следовательно, его коллекторный ток можно считать равным нулю. Но в этом случае заперт и VT2. Следовательно, коллекторный ток VT2 так же равен нулю!

«С»:Верно! Ну, а в случае короткого замыкания на выходе?

«А»:В этом случае падение напряжения на R датпревышает 0,6 В. VT1 переходит в состояние насыщения и его коллекторный ток «отопрет» транзистор VT2. В свою очередь, его коллекторный ток создаст на истоковом резисторе падение напряжения такой полярности, что это вызовет запирание полевого транзистора.

«С»:Процесс этот, прошу заметить, носит динамический характер. То есть максимальный ток, проходящий через проходной транзистор, очень просто подсчитывается по формуле:

I mах к.з. = 0.6∙B/ R дат.

Таким образом при R дат= 1 Ом, максимальный ток короткого замыкания буде равен 600 мА.

«А»:Действительно, VT4 будет работать в допустимом режиме по току.

«Н»:А если снять закоротку?

«С»:Стабилизатор немедленно восстановит нормальный режим работы. Предлагаемая схема в этом отношении является совершенно некапризной.

Кстати, есть прямой смысл заменить в приведенной схеме транзисторы VT3 и VT4 на один составной транзистор Дарлингтона (речь идет о рис. 21.1).

«А»:Я полагаю, это будет составной n-р-n -транзистор типа КТ825?

«С»:Совершенно верно! Помимо того, что у КТ825 сравнительно мало напряжение насыщения составной структуры (около 2 В), его максимальный ток составляет несколько ампер. Поэтому, уменьшив величину R дат, не прибегая более ни к каким схемным изменениям, можно увеличить допустимый уровень тока нагрузки.

«Н»:А не будете ли вы столь добры представить схему стабилизатора на отрицательное напряжение?

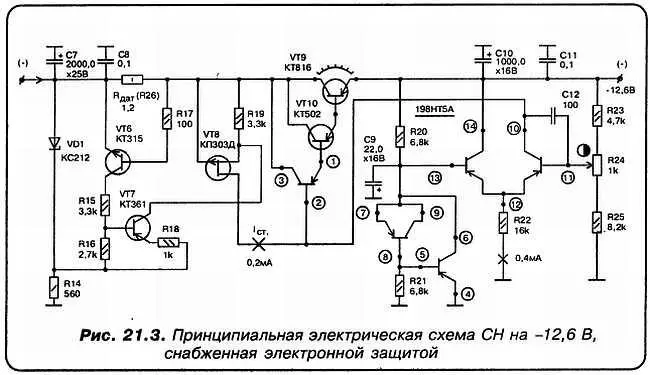

«А»:Если никто не возражает, я сделаю это прямо сейчас (рис. 21.3).

«Н»:В этом стабилизаторе в качестве VT3 и VT4 тоже применяется составной транзистор?

«А»:Да, но типа КТ827. Он комплементарен Дарлингтоновскому транзистору КТ825.

«Н»:А сложно построить подобный стабилизатор?

«С»:Если строго соблюсти условия, которое я вам сейчас сообщу, то стабилизаторы, собранные по приведенным выше схемам, начинают работать сразу.

«А»:Интересно, в чем заключается это условие?

«С»:Обратите еще раз внимание на стабилизатор тока. Его ток стока должен быть установлен равным точно 0,2 мА. Тогда все остальные режимы устанавливаются АВТОМАТИЧЕСКИ!

«Н»:А как проще всего это сделать?

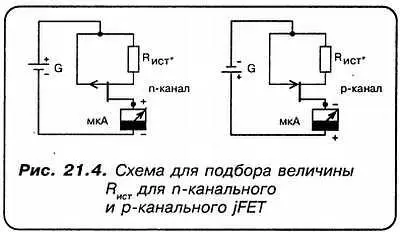

«С»:Обычно поступают следующим образом. Собирают отдельно вот такую элементарную цепь. Для ее питания достаточно обычной батарейки на 9 вольт (рис. 21.4).

«А»:В качестве измерительного прибора лучше всего использовать тестер.

«С»:Да, поставив его на предел 600 микроампер. R истберется для начала, равным 3,3 кОм. Если ток измерительного прибора превышает требуемые 200 микроампер, то увеличивают R ист, проходя последовательно значения: 3,6 к; 3,9 к; 4,3 к; 4,7 к и т. д. Применяя транзисторы соответственных буквенных индексов, обычно при подборе требуется не более трех попыток.
