Александр Кульский - КВ-приемник мирового уровня? Это очень просто!

Кстати, именно эта задача сейчас и стоит перед нами…

«А»:Ну, а что Вы можете предложить по этому поводу, уважаемый Спец?

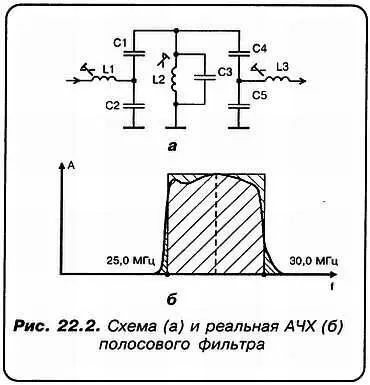

«С»:Систему полосовых фильтров, которые давно исследованы и применяются в некоторых профессиональных американских приемниках. Вот ее основной «кирпичик». Я изобразил ниже типичную АЧХ такого полосового фильтра для случая нашего самого высокочастотного поддиапазона 25,0-30,0 МГц (рис. 22.2)!

«А»:На этой схеме я вижу ТРИ катушки индуктивности. Но что приятнее всего — ВСЕ они очень просты! На них нет отводов. И на каждом каркасе размешена только одна обмотка!

«С»:А это, как мы еще не раз убедимся, исключительно выгодное обстоятельство!

«Н»:А что означают значки со стрелками возле каждой индуктивности?

«А»:Так принято изображать наличие в катушке перестраиваемого сердечника. В нашем случае применяются сердечники на основе карбонильного железа. Цилиндрические, резьбовые.

«Н»:Но верхний участок АЧХ не совсем плоский!

«С»:В данном случае лучшего просто не требуется!

Вот таким образом, с помощью подобных полосовых фильтров, общим числом — ВОСЕМЬ, будет перекрыт, без каких-либо пропусков, интересующий нас диапазон коротких волн!

«А»:А почему мы «забыли» участок от 1,5 до 5 МГц?

«С»:Мы не забыли, просто, как мне представляется, это не очень интересный для «путешествий по эфиру» участок! Но в чем проблема? Добавь еще парочку полосовых фильтров и все дела…

«А»:Меня еще интересует такой вопрос: а как все это должно коммутироваться?

«С»:С помощью миниатюрных специализированных реле. Тем более, что имеется некоторый нюанс, очень неприятный, который совершенно не учитывался ранее. Представьте себе, что мы выбрали один из поддиапазонов и осуществляем на нем прослушивание радиостанций. Что в это время будет происходить с остальными полосовыми фильтрами?

«Н»:С теми, которые в данный момент НЕ ПОДКЛЮЧЕНЫ ни к антенне, ни к усилителю?

«С»:Совершенно верно! Итак…

«А»:Ну и странный вопрос! Они же ни к чему не подключены, вы же сами сказали! Да ничего в них не может происходить… Их как будто вообще нет!

«С»:Вот именно — «как-будто»! А они, между прочим, есть! И, представьте себе, живут своей нормальной электромагнитной жизнью! КАЖДЫЙ из неподключенных полосовых фильтров, воспринимает окружающую электромагнитную обстановку! А равно и спектральные всплески, возникающие в различных точках приемника. И ОТВЕЧАЕТ на это ДЕСЯТКАМИ ПОЛНЫХ ПЕРИОДОВ затухающих в этих полосовых фильтрах колебаний, порожденных этими всплесками! И наводит их не только в себе, но и в катушках РАБОТАЮЩЕГО В ДАННЫЙ МОМЕНТ диапазона!

«А»:Ничего себе! А ведь и правда, я не встречал еще, чтобы во входных контурах в отдельные латунные экраны помещались диапазонные катушки!

«С»:А как можно видеть то, чего не существует? Но все эти катушки, в действительности, ОЧЕНЬ чувствительные компоненты! Поэтому размещение всего блока полосовых фильтров под общим экраном (как это давно делается в профессиональных приемниках) вопрос закрыть не может!

«Н»:Ну, а разве применение реле может помочь в этом вопросе?

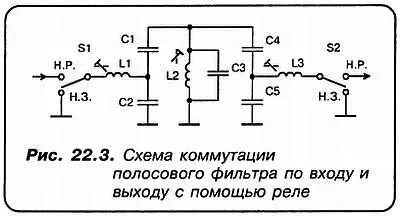

«С»:И еще как! Особенно в том случае, если их подключить так, как показано на рис. 22.3.

«Н»:А сокращения «Н.Р.» и «Н.З.» — означают НОРМАЛЬНО РАЗОМКНУТЫЙ и НОРМАЛЬНО ЗАМКНУТЫЙ контакты?

«А»:Правильно! Тем более, что этот вопрос был задан тобой в качестве чисто риторического!

«С»:Таким образом, все полосовые фильтры, кроме задействованного, полностью закорочены на землю (на корпус прибора). Поэтому НИКАКОГО мешающего влияния они не оказывают. Их обмотки запитываются постоянным током, поэтому подводящие провода могут иметь значительную длину и, в то же время, не являться источником помех и наводок!

«А»:Получается, что применение миниатюрных реле типа РЭС-49 в полосовых фильтрах способно отлично справиться с решением задачи переключения и коммутации КВ-поддиапазонов. Ну, теперь выход блока полосовых фильтров можно через аттенюатор прямо подключить ко входу широкополосного УВЧ!
