Тактовый генератор собран на элементах DD1.4, DD1.3 по традиционной схеме. Период следования импульсов регулируется подстроечным резистором R1. Дифференцирующая цепочка C1,R3 совместно с диодом VD1 формирует короткий положительный импульс начала командной посылки. В этот же момент времени отрицательный перепад напряжения на выводе 10 DD1.3 запускает формирователь первого канального импульса, собранный на транзисторе VT1 и инверторах DD1.1, DD1.2.

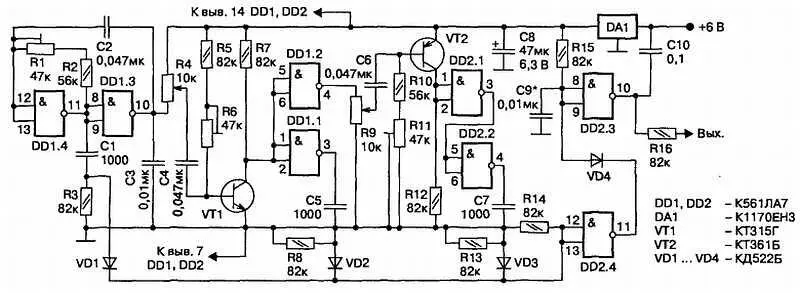

Рис. 2.49. Принципиальная схема шифратора

Принцип действия

В исходном состоянии транзистор VT1 открыт за счет подачи положительного смещения в базу через резисторы R5, R6 (рис. 2.50, а ). Конденсатор С4 заряжен практически до напряжения питания, так как оба крайних вывода потенциометра подключены к плюсу источника (на выводе 10 DD1.3 в исходном состоянии уровень логической единицы), а нижняя обкладка конденсатора находится под небольшим потенциалом на базе открытого транзистора.

Положительной при этом является верхняя по схеме обкладка конденсатора. В момент отрицательного перепада напряжения на выводе 10 DD1.3 нижний по схеме вывод потенциометра R4 оказывается подключенным к корпусу. Начинается перезаряд конденсатора С4 по цепи: «плюс» источника питания — резисторы R5, R6 — конденсатор С4 — нижняя часть потенциометра R4 — корпус.

Напряжение на базе VT1 скачком смешается в область отрицательных значений на величину, определяемую положением движка потенциометра R4, связанного с ручкой управления скоростью движения модели (рис. 2.50, а ). Транзистор запирается, и на его коллекторе формируется положительный импульс напряжения, а на выходах инверторов DD1.2, DD1.3 — отрицательные импульсы (рис. 2.50, б ).

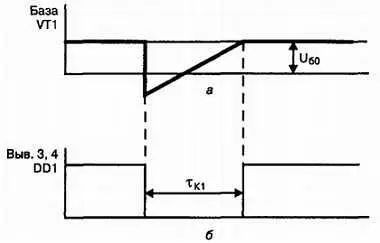

Рис. 2.50. Эпюры напряжений в характерных точках

Длительность формируемого импульса определяется временем перезаряда конденсатора, которое зависит как от величины скачка напряжения на базе, так и от постоянной времени цепи перезаряда, определяемой емкостью конденсатора С4 и суммарным сопротивлением резисторов R5, R6 (сопротивлением нижней части потенциометра R4 на их фоне можно пренебречь). Так как перезаряд происходит практически от удвоенного напряжения питания, а рабочим является начальный участок экспоненты, напряжение на базе меняется по линейному закону (рис. 2.50, а ), что обеспечивает пропорциональность длительности импульсов положению движка потенциометра R4.

Импульс заканчивается при достижении напряжением на базе порога открывания транзистора. Инверторы на выходе формирователя обеспечивают требуемую полярность и высокую крутизну фронтов вырабатываемых импульсов. По окончании отрицательного импульса на выводе 10 DD1.3, длительность которого, кстати, обязательно должна быть больше максимально возможной длительности канального импульса, происходит быстрый заряд конденсатора С4 через резистор R4 до исходного значения.

Зависимость длительности импульсов формирователя от двух величин (номиналов сопротивлений R4 и R6) существенно облегчает установку исходной длительности и требуемого диапазона ее изменения (при настройке).

Формирователь второго канального импульса реализован на транзисторе VT2 р-n-р структуры и инверторах DD2.1 и DD2.2 по аналогичной схеме, с той лишь разницей, что все импульсы и перепады напряжений имеют противоположную полярность, что приводит к необходимости двойного инвертирования коллекторных импульсов перед подачей на дифференцирующую цепочку.

При увеличении количества каналов следующая пара формирователей подключается к выводу 3 DD2.1. Входом при этом должен являться нижний по схеме вывод резистора, аналогичного в этой паре потенциометру R4.

Короткие положительные импульсы с выходов диодов VD1—VD3, соответствующие границам между канальными импульсами, суммируются на резисторе R14 и поступают на вход формирующего устройства, собранного на элементах DD2.3, DD2.4 и интегрирующей цепочке R15, С9. В исходном состоянии напряжение на выводе 10 DD2.3 равно нулю. Каждый из входных импульсов инвертируется элементом DD2.4 и быстро разряжает до нуля конденсатор С9, вызывая скачкообразное нарастание выходного напряжения на выводе 10 до уровня логической единицы.
