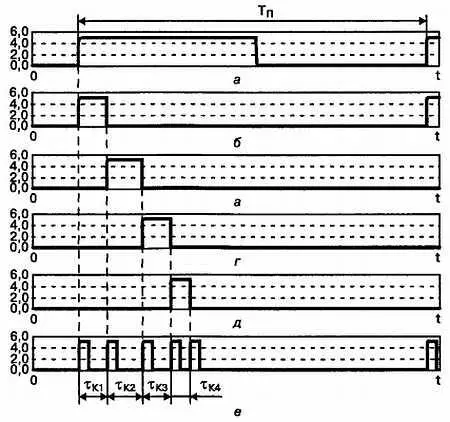

Рис. 2.43. Формирование кодовой посылки

Стабилизатор напряжения DA1 делает схему некритичной к напряжению используемого источника питания.

Очевидно, что количество каналов в рассмотренном шифраторе можно произвольно менять от одного до восьми путем исключения (добавления) звеньев ждущих мультивибраторов, дифференцирующих цепочек и развязывающих диодов.

Детали и конструкция

Печатная плата для четырехканального варианта приведена на рис. 2.44. При монтаже деталей необходимо обратить внимание на наличие перемычек П1—П5, которые следует впаять в первую очередь. Требования к используемым деталям обычные. Времязадающие конденсаторы С3-С5, С8, С9 и С13 — пленочные. Конденсаторы дифференцирующих цепей С6, С7, C10—С12 можно использовать керамические (КМ6, например) из группы по ТКЕ не хуже М4700.

Потенциометры регулировки длительностей канальных импульсов должны иметь как можно большую износостойкость и характеристику типа «А». Вместо триггеров К561ТВ1 можно установить их зарубежный аналог CD4027. Поскольку элементы DD1 используются в качестве инверторов, допустима их замена на K561ЛA7. Стабилизатор напряжения DA1 — любого типа на напряжение 5 В. Все диоды типа КД521(522) с любым буквенным индексом.

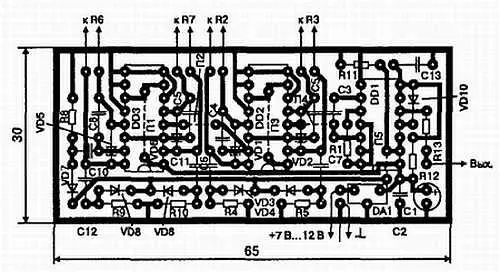

Рис. 2.44. Печатная плата четырехканального шифратора

Настройка

В процессе настройки путем подбора величины резистора R1 период повторения импульсов задающего генератора устанавливается равным 20 мс. Исходная длительность и диапазон изменения канальных импульсов при установке требуют внимания. Корпус потенциометра необходимо зафиксировать в таком положении, при котором отклонение ручки управления из одного крайнего состояния в другое вызывает изменение его сопротивления в два раза. Тем самым будет обеспечен соответствующий диапазон перестройки длительности.

Затем, установив ручку управления в среднее положение, убедиться, что исходная длительность канального импульса (на выводе 15 DD2 для первого канала, например) равна 1,5 мс. При необходимости ее коррекции, например в сторону увеличения, придется либо припаять дополнительную емкость параллельно конденсатору С5, либо дополнительный резистор последовательно с потенциометром R3.

В последнем случае необходимо развернуть корпус потенциометра таким образом, чтобы в рабочем диапазоне углов отклонения результирующее сопротивление опять бы имело коэффициент перекрытия, равный двум.

В заключение подбором R12 устанавливают длительность импульсов командной посылки на выводе 10 DD1 примерно равной 0,5 мс.

2.3.8. Многоканальный шифратор на триггерах Шмидта К561ТЛ1

Принципиальная схема

Микросхема представляет собой четверку двухвходовых элементов «И» с инверсией, передаточная характеристика которых имеет петлю гистерезиса. Опыт показывает, что использование в генераторах (вместо К561ЛА7) этой микросхемы обеспечивает формирование импульсов прямоугольной формы более высокого качества. Кроме того, работоспособность сохраняется не до трех вольт, как это заявлено для большинства микросхем серии 561,а до 1,8 В. Это позволяет строить достаточно экономичные шифраторы с низковольтным питанием.

На рис. 2.45 представлена принципиальная схема восьмиканального формирователя, обеспечивающего стандартные параметры импульсов командной посылки.

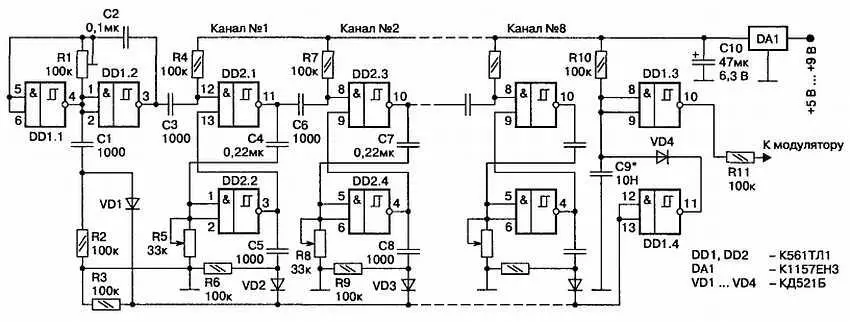

Рис. 2.45. Принципиальная схема восьмиканального шифратора

Тактовый генератор собран на элементах DD1.1, DD1.2. Он вырабатывает прямоугольные импульсы, период повторения которых определяется, в основном, постоянной времени цепи R1C2. Для восьмиканального варианта аппаратуры период повторения должен быть равен 20 мс. Регулировка периода осуществляется потенциометром R1. Отрицательный фронт генерируемых импульсов через дифференцирующую цепочку C3R4 запускает ждущий мультивибратор первого канального импульса, собранный на элементах DD2.1, DD2.2.

Принцип действия

Мультивибратор работает следующим образом. В исходном состоянии к выводу 12 DD2.1 подключено напряжение питания через резистор R4, что соответствует логической 1. На выводе 13 так же 1 с выхода инвертора DD2.2, так как его вход заземлен через потенциометр R5. Две единицы на входах DD2.1 обеспечивают нулевой потенциал на выводе 11 , так как элемент снабжен инвертором. Обе обкладки конденсатора С4 находятся под нулевым потенциалом.
