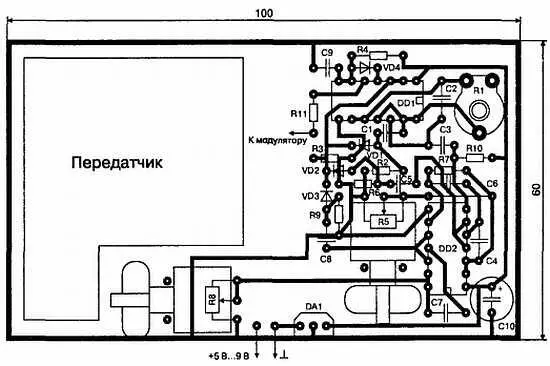

Рис. 2.46. Фрагмент печатной платы передатчика с шифратором

Настройка

Настройка формирователя сводится к установке периода повторения командной посылки (потенциометр R1) и исходных длительностей канальных импульсов. Операции при этом полностью аналогичны описанным в предыдущем параграфе. При использовании формирователя в двухканальном варианте период повторения целесообразно уменьшить до 10 мс, что позволит уменьшить емкости конденсаторов в удлинителях импульсов приемной части аппаратуры. Для этой цели емкость конденсатора С2 необходимо снизить до 0,068 мкФ.

2.3.9. Многоканальный шифратор на мультивибраторах К564АГ1

Принципиальная схема

Шифратор, собранный по схеме, приведенной на рис. 2.47, содержит минимальное количество деталей. Тактовый генератор, реализованный на микросхеме DD1 (К561АГ1), полностью аналогичен описанному в разделе 2.3.3. Период повторения тактовых импульсов определяется выражением

Т п= 0,5∙( R1C1+ R2C2).

Подбором величины резистора R1 он устанавливается равным 10 мс в двухканальном варианте и 20 мс в восьмиканальном.

Шифраторы всех каналов собраны на тех же микросхемах, вариант включения которых предполагает ждущий режим работы. Их запуск осуществляется подачей на вывод 4 импульсов с инверсного выхода мультивибратора предыдущего канала.

Поскольку запуск осуществляется по положительному перепаду этих импульсов, начало канального импульса каждого последующего канала совпадает с окончанием импульса на прямом выходе предыдущего, т. е. таким же образом, как и во всех предыдущих схемах.

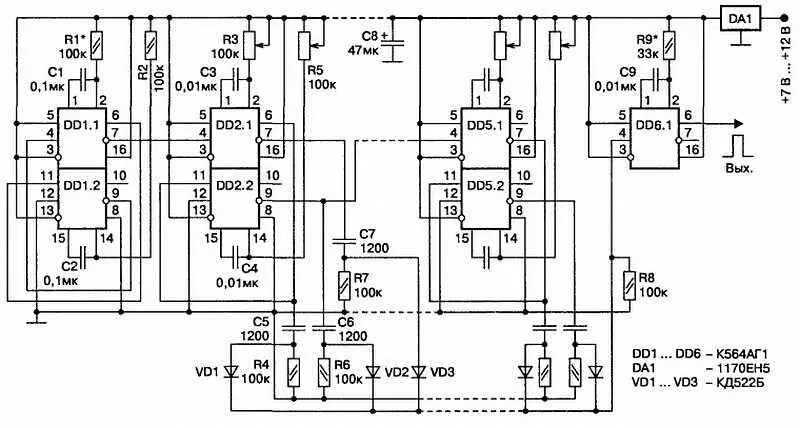

Рис. 2.47. Принципиальная схема шифратора

Для формирования коротких импульсов командной посылки (временное положение которых должно совпадать с границами промежутков между импульсами соседних каналов), все канальные импульсы с инверсных выходов мультивибраторов (выводы 7 и 9 каждого корпуса микросхемы) подаются на одинаковые дифференцирующие цепи C5R4, C6R6, C7R7 и т. д.

Короткие положительные всплески, соответствующие задним фронтам каждого канального импульса, с выходов дифференцирующих цепей через развязывающие диоды поступают на запуск ждущего мультивибратора D6.1, который и формирует требуемые выходные импульсы. Длительность последних подбирается резистором R9. Для формирования первого импульса командной посылки, соответствующего переднему фронту первого канального, дифференцируется и положительный импульс с прямого выхода DD1.1 (вывод 6 ).

Длительность канальных импульсов управляется потенциометрами R3, R5 и т. д., связанными с ручками управления.

Двухканальный вариантдолжен включать лишь каскады, собранные на микросхемах DD1, DD2, DD6.

Печатная плата такого варианта изображена на рис. 2.48.

Перемычку, соединяющую четвертую и девятую ножки микросхемы DD1, необходимо впаять до установки на плату микросхемы. Конденсаторы C1, С2, СЗ, С4, С9 должны быть пленочными или бумажными, типа К73-17, МБМ и т. п. В качестве DA1 можно применить любой малогабаритный стабилизатор на напряжение +5 В.

Как и в предыдущих конструкциях, переменные резисторы R3 и R5 желательно использовать с повышенной износостойкостью.

Настройка

Настройка шифратора сводится к установке требуемого периода повторения путем подбора величины R1. Осциллограф при этом можно подключить либо к выводу 6 , либо выводу 7 микросхемы DD1. Установка исходной длительности канальных импульсов равной 1,5 мс и диапазона ее изменения при отклонениях ручки управления (±0,5 мс) производится в соответствии с рекомендациями раздела 2.8 .

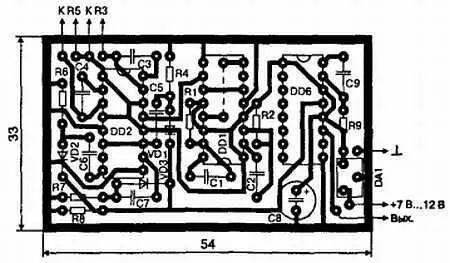

Рис. 2.48. Печатная плата

2.3.10. Комбинированный многоканальный шифратор

Принципиальная схема

Принципиальная схема двухканального варианта шифратора приведена на рис. 2.49. За основу взята схема, рассмотренная в разделе 2.3.5 , которая дополнена логическими элементами, улучшающими форму вырабатываемых канальных импульсов. Изменена также и схема формирователя выходных импульсов. Увеличение количества каналов производится простым добавлением одинаковых формирующих секций.
