Затем начинается заряд С9 через большое сопротивление R15. При достижении напряжением на конденсаторе уровня логической единицы, элемент DD2.3 опять опрокидывается, формируя тем самым на своем выходе положительный прямоугольный импульс, длительность которого определяется постоянной времени заряда конденсатора С9. Конденсатор С10 необходим для «заваливания» фронтов выходных импульсов с целью сужения их спектра.

Детали и конструкция

Печатная плата приведена на рис. 2.51. Помимо рассматриваемого шифратора, на ней размещен также вариант ЧМ-передатчика из раздела 3.6.2 . Печатная плата выполнена из одностороннего стеклотекстолита толщиной 1–1,5 мм.

Ручки управления произвольной конструкции пропускаются в прямоугольные прорези платы и крепятся на осях потенциометров R4 и R9. В простейшем случае они могут быть вырезаны из двухстороннего стеклотекстолита толщиной 2,5—З мм и припаяны к осям. Сами потенциометры припаиваются к плате горизонтально своими выводами и выступами, имеющимися на корпусе.

В схеме шифратора все постоянные резисторы — типа МЛТ-0,125 или им аналогичные. Подстроечные резисторы R1, R6, R11 могут быть типа СПЗ-38б или РП1-63Мг. Переменные R4 и R9— типа СПЗ-16а. Можно применить и СП4-1, но это повлечет изменение установочных размеров и способа крепления к плате. Транзисторы КТ315 и КТ361 можно заменить соответственно на КТ3102 и КТ3107 с любым буквенным индексом.

Конденсатор С8 — любой малогабаритный электролитический. С2, С4, С6, С9 — обязательно пленочные, например К73-17. Остальные конденсаторы — керамические КМ-6 или им аналогичные. Диоды КД522Б можно заменить на любые кремниевые малогабаритные.

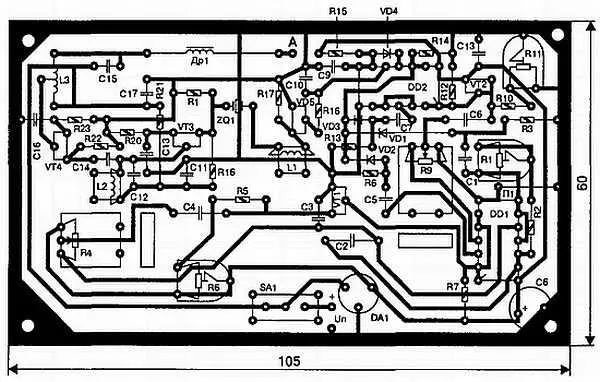

Рис. 2.51. Печатная плата

Настройка

Движки подстроечных и переменных резисторов следует установить в среднее положение. После подключения источника питания необходимо убедиться в наличии +3 В на выходе стабилизатора DA1. Подключив осциллограф к выводу 10 DD1.3, проконтролировать наличие положительных импульсов.

Потенциометром R1 установить период следования Т п= 10 мс (при количестве каналов более двух — Т п= 20 мс. Для этого может потребоваться увеличение емкости С2).

Переключить осциллограф к базе VT1 и установить потенциометром R4 амплитуду отрицательной «пилы» (рис. 2.50, а ) равной 1 В. Зафиксировать ручку управления на оси потенциометра. Потенциометром R6 установить длительность отрицательных импульсов на выводе 3 DD1.1 τ к.1= 1,5 мс (рис. 2.50, б ). Отклоняя ручку управления в крайние положения (±30°) убедиться, что Δ τ = ±0,5 мс. Если Δ τ < ±0,5 мс, уменьшить амплитуду пилы на базе VT1 с помощью R4, зафиксировав новое положение ручки управления как нейтральное, и вновь установить потенциометром R6 τ 1= 1,5мс. Если Δ τ > ±0,5 мс, то амплитуду пилы увеличить. Манипуляции повторять до тех пор, пока в нейтральном положении длительность импульсов станет равной 1,5 мс, а в крайних положениях приращение составит 0,5 мс.

Аналогично устанавливаются границы импульсов на всех остальных формирователях. Необходимо учитывать, что «пила» на базах транзисторов р-n-р структуры имеет положительную полярность.

Подключить осциллограф к выводу 12 DD2.4 и убедиться в наличии коротких треугольных импульсов амплитудой не менее 2 В. В противном случае увеличить емкость конденсаторов С1, С5, С7 до 1500–2200 пФ. Подбором емкости конденсатора С9 установить длительность положительных импульсов на выводе 10 DD2.3 приблизительно равной 0,5 мс.

Существуют различные типы передатчиков команд: индукционный, инфракрасный, лазерный… схемы которых представлены в данной главе.

Однако в большинстве систем дистанционного управления для передачи используется радиоканал, обладающий наилучшими эксплуатационными параметрами, но весьма сложный в изготовлении и настройке — ему посвящен основной материал.

Знакомство с радиопередатчиком начинается ab ovo : рассматриваются (кратко) физические принципы, лежащие в основе (модуляция, классы усиления и т. п.), а затем, согласно блок-схеме, элементы реальных конструкций.

Принципиальная схема

Если предполагается управлять моделью в домашних условиях, то вполне приемлемым можно считать использование индукционного передатчика. Он практически не создает помех окружающим электронным приборам в силу малой мощности передатчика и применения низкой частоты. Фактически, канал связи представляет собой подобие трансформатора. Роль первичной обмотки играет индукционная петля большого диаметра, располагаемая, например под плинтусом по периметру комнаты.
