В. Днищенко - 500 схем для радиолюбителей. Дистанционное управление моделями

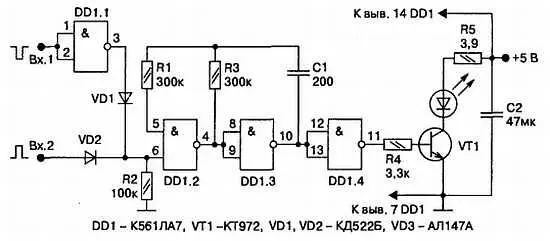

Рис. 3.3. Принципиальная схема инфракрасного передатчика

Приемник, рассмотренный в разделе 4.2 , содержит активный фильтр, настроенный на частоту 30 кГц, поэтому настройка передатчика сводится к установке такой же частоты генерации подбором величины резистора R1. Частоту импульсов контролируют по осциллографу, подключенному к выводу 11 DD1.4, переведя устройство в режим непрерывной генерации временным подключением Вх.2 к плюсу источника питания.

Детали и конструкция

Чертеж печатной платы передатчика изображен на рис. 3.4. Вместо указанного на схеме светодиода можно применить три параллельные цепочки, каждая из которых представляет последовательное соединение светодиода АЛ107Б (AЛ108AM) и резистора на 10 Ом. Резистор R5 при этом можно изъять.

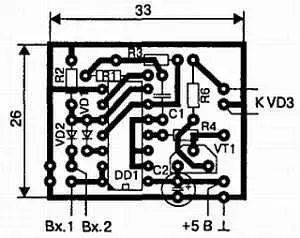

Рис. 3.4. Печатная плата ИК-передатчика

Особенности лазерного канала

Трудно сказать, использует ли кто-нибудь лазерную указку по прямому назначению, но радиолюбители на ее базе разработали большое количество различных конструкций.

Очевидно, что для управления объектом с помощью узкого луча необходимо постоянно ориентировать его на вход фотоприемника. Для подвижных моделей это неприемлемо, а вот при стационарном расположении передатчика и приемника такой вариант вполне жизнеспособен. Лазерный канал связи успешно использовался автором в серьезном устройстве для дистанционного управления параметрами блока, находившегося под напряжением в 150 кВ. Условия работы не позволяли применять ни проводной канал из-за утечек высокого напряжения по проводам, ни радиоканал из-за высокого уровня помех, создаваемых управляемым блоком.

Внимание!Лазерное излучение представляет серьезную опасность для здоровья человека: неосторожное обращение с лазером может привести к частичной или полной потере зрения. Категорически запрещается направлять лазерную указку на людей и животных.

Принципиальная схема

Принципиальная схема лазерного передатчика (рис. 3.5) представляет собой электронный ключ на транзисторе VT2, в коллекторную цепь которого включена лазерная указка через ограничитель тока на транзисторе VT1. Никакой настройки устройство не требует.

Печатная плата приведена на рис. 3.6.

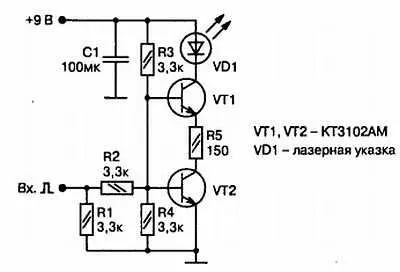

Рис. 3.5. Принципиальная схема лазерного передатчика

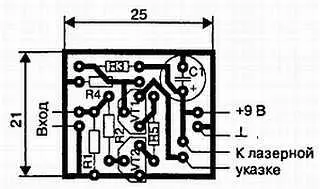

Рис. 3.6. Печатная плата лазерного передатчика

3.4.1. Требования к основным характеристикам передатчиков

Все требования изложены в «Инструкции о порядке регистрации и эксплуатации любительских радиостанций», введенной в действие 15 сентября 1996 года приказом Главгоссвязьнадзора России № 52 от 08.08.96 г. Пункт 12.4 этого приказа гласит:

«Для радиоуправления моделями разрешается использовать радиопередатчики, работающие в диапазонах 28–28,2 МГц и 144–146 МГц мощностью не более 1 Вт, с занимаемой полосой частот не более 25 кГц и в полосе 26,957—27,283 МГц, мощностью до 0,5 Вт и полосой не более 20 кГц».

Под занимаемой полосой понимается интервал частот, за пределами которого средняя мощность излучения не превышает 0,5 % всей средней мощности излучаемого сигнала. Кроме того, Государственная комиссия по радиочастотам при Минсвязи России приняла решение № 7/5 от 02.04.01 г. «Об утверждении “Перечня радиоэлектронных средств, для которых не требуется разрешения на приобретение” и “Перечня радиоэлектронных средств, для которых не требуется разрешения на использование”», а Минсвязи России ввел его приказом № 136 от 10.05.2001.

Выдержки из этих документов приведены в табл. 3.1.

Постановлением Правительства Российской Федерации от 17.07.96 № 832 «Особью условия приобретения радиоэлектронных средств и высокочастотных устройств» (в редакции постановлений Правительства Российской Федерации от 07.08.98 № 909 и от 25.02.2000 № 157) определено, что не требуется разрешения органов государственной радиочастотной службы при Министерстве Российской Федерации по связи и информатизации на приобретение:
