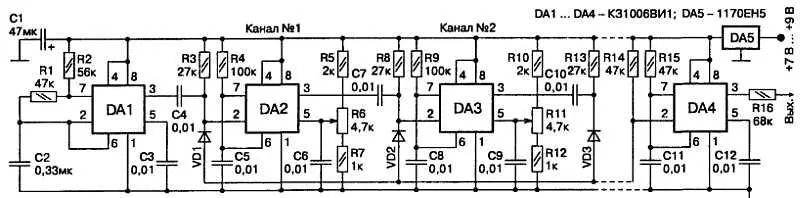

Рис. 2.37. Принципиальная схема многоканального шифратора

Теперь собственно о шифраторе. Его схема приведена на рис. 3.36. Генератор тактовых импульсов реализован на DA1 по схеме автоколебательного мультивибратора. Требуемый период повторения устанавливают подбором величины R1 или R2. Вывод 5 микросхемы зашунтирован конденсатором СЗ для предотвращения попадания на опорный вход помех, что приводило бы к хаотическому изменению периода повторения.

Импульсы с выхода генератора (рис. 2.38, а ) дифференцируются цепью C4R3, на выходе которой формируются короткие всплески, соответствующие фронтам (рис. 2.38, б ).

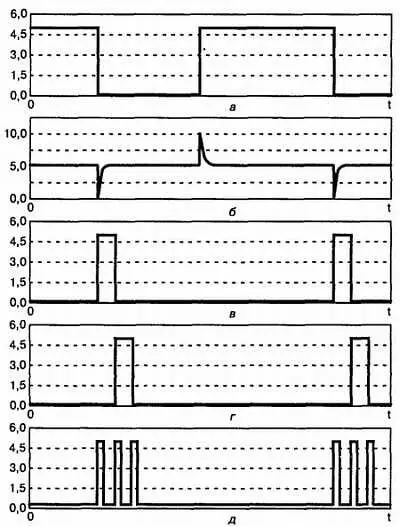

Рис. 2.38. Эпюры напряжений в различных точках шифратора

Отрицательные всплески, следующие с периодом Т п, запускают ждущий мультивибратор, собранный на таймере DA2. Исходная длительность его импульсов определяется постоянной времени τ = R4C8, а регулировка в пределах ±0,5 мс — изменением постоянного напряжения на выводе 5 с помощью потенциометра R6.

Точная подгонка границ изменения достигается подбором R5 и R7. Канальный импульс формируется на выводе 3 микросхемы (рис. 2.38, в ). После его дифференцирования цепью C7R8 отрицательный всплеск, соответствующий заднему фронту, запускает полностью аналогичную схему формирователя второго канального импульса (рис. 2.38, г ). В случае восьмиканального варианта последующие каскады строятся по точно таким же схемам.

Отрицательные импульсы с дифференцирующих цепей всех трех каскадов через диоды VD1—VD3 поступают на ждущий мультивибратор формирования кодовой посылки DA4. Последний вырабатывает короткие импульсы стандартной длительности τ = 0,5 мс (рис. 2.38, д ).

Параметры этих импульсов определяются постоянной времени τ = R15C11. Расстояние между передними фронтами соседних пар равно длительностям соответствующих канальных импульсов.

Детали и конструкция

Печатная плата двухканального варианта изображена на рис. 2.39, а восьмиканального — на рис. 2.40.

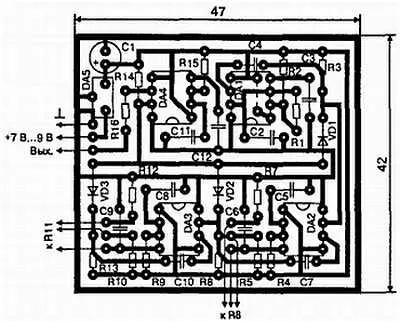

Рис. 2.39. Печатная плата двухканального варианта

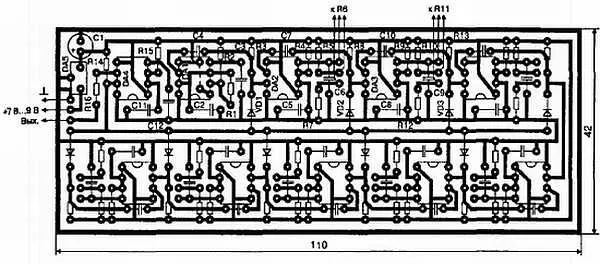

Рис. 2.40. Печатная плата восьмиканального варианта

Перед установкой микросхем DA1 необходимо впаять перемычку со стороны расположения деталей, на рисунках она изображена пунктирной линией. Микросхемы таймеров можно заменить импортным аналогом, например LM555. Оптимально использовать микросхемы типа 556, содержащие в одном корпусе по два таймера.

Разводку платы, естественно, придется изменить. Наилучший выбор — микросхемы типа 7555 и 7556, выполненные по технологии КМОП и имеющие существенно меньшие токи потребления. Все времязадающие конденсаторы (С2, С5, С8, C11) должны быть пленочными. Диоды — любые малогабаритные.

Стабилизатор, используемый в схеме, допускает повышение входного напряжения вплоть до 20 В. Потенциометры R6, R11 должны обладать повышенной износостойкостью, их характеристика регулирования — типа А (линейная).

Настройка

Временно припаяв вместо R1 переменный резистор на 100 кОм, устанавливают период повторения равным 20 мс для восьмиканального варианта и 10 мс для двухканального. В последнем случае емкость конденсатора С1 можно уменьшить до 0,22 мкФ.

Далее, установив ручку управления, связанную с движком R6, в нейтральное положение, подбором величины R4 необходимо установить длительность канального импульса на выводе 3 микросхемы равной 1,5 мс. Для этой цели удобно временно припаять вместо постоянного резистора переменный.

Отклонив ручку управления в крайнее положение, проконтролировать изменение длительности импульса. Если оно больше 0,5 мс, то ось или корпус потенциометра нужно повернуть так, чтобы сопротивление между движком и нижним выводом уменьшилось. Подбором R4 восстановить исходную длительность импульсов в нейтральном положении ручки управления.

Проделав эти операции несколько раз, добиться требуемых параметров канального импульса. Настройка остальных каналов полностью аналогична. По окончании настройки вместо временных переменных резисторов впаиваются эквивалентные постоянные.
