В том случае, когда питание приемника включается, но звука нет, сначала попробуйте локализовать неисправный каскад. Для этого можно использовать подачу сигналов, как показано на рис. 6.21.

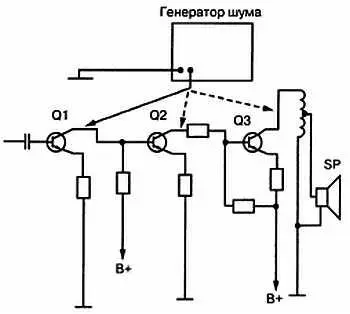

Рис. 6.21. Пример подачи сигналов

Сначала подключите генератор низких частот или генератор шума к каждому каскаду приемника, соединив землю прибора с шасси приемника. Начните с подачи сигнала около 400 Гц на динамик. При этом должен быть слышен тональный сигнал. Это значит, что динамик работает. Перейдите к каскаду усилителя. Подайте сигнал на базу его транзистора. Перейдите к следующему каскаду по направлению к детектору, когда услышите тоновый сигнал. Подавая сигнала в детектор или в антенну, используйте сигнал высокой частоты. Если при этом тоновый сигнал не слышен, можно сделать вывод, что именно этот каскад вышел из строя. В этом случае проверьте сопротивление каждого компонента, чтобы выявить неисправный.

Если неисправность возникла в каскаде двухтактного усилителя НЧ с квазикомплементарной парой транзисторов на выходе, то проблема обычно заключается в выходном и/или транзисторах буферных каскадов Q2-Q5. Для проверки схемы протестируйте сопротивление между землей и точкой J, и между +V ccи точкой J без питания (см. рис. 6.14).

Соедините отрицательный вывод с землей, а положительный вывод вольтметра — с точкой J. Запишите результат измерений. Затем поменяйте местами выводы вольтметра. Величина сопротивления во втором случае должна быть значительно меньше, чем в первом. Короткое замыкание означает, что транзистор Q3 и/или Q5 закорочен.

Повторите описанную выше процедуру, но на этот раз проверьте сопротивление между +V ccи точкой J. Меньшее напряжение здесь будет в том случае, когда положительный вывод подключен к точке +V cc. Короткое замыкание означает, что Q2 и/или Q4 неисправен. Теперь закоротите RX2. Включите усилитель. Напряжение в точке J должно быть V cc/2. Если результат измерений находится в диапазоне 25 % больше или меньше этой величины, попробуйте различные величины RB1 или RX1 для достижения лучшего показателя. Иногда RX2 заменяют диодом для улучшения стабильности смещения при переменной температуре. Кроме того, если в вашем звуковом оборудовании есть диоды, проверьте их на короткое замыкание и обрыв.

Проверьте напряжение на Q3. Если она равно +V cc, это означает, что Q4 закорочен. Аналогично, если напряжение на Q2 равно +V cc, это означает, что закорочен Q5.

Измерение напряжения может быть очень эффективным способом для локализации проблемы. Например, если источник питания перегружен из-за закороченного компонента, он будет потреблять большой ток. Чрезмерный ток приводит к снижению напряжения.

У вас есть подозрение, что стабилитрон закорочен (рис. 6.22)? Отключите один из выводов от схемы. Если напряжение вернется к нормальному уровню, то диод закорочен и его следует заменить.

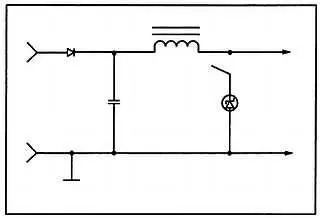

Рис. 6.22. Отсоединение одного вывода стабилитрона для определения его влияния на схему

Приемник скрипит, воет или издает другие подобные звуки — это означает, что в одном из каскадов возникла обратная связь. Проверьте соединения фильтрующих конденсаторов и батарей. Наиболее вероятная причина — неисправный конденсатор.

Прерывистая работа может быть связана не только с транзисторами. Причиной этого могут стать, например, плохие паяные соединения и слабые контакты. Для локализации подобной неисправности скрутите провода и приклейте их к той стороне печатной платы, где находятся дорожки. Иногда, может быть, необходимо заново перепаять некоторые соединения, чтобы найти неисправность. Перед выполнением повторной пайки обязательно выключайте питание. В противном случае тепло от паяльника может привести к тому, что транзистор начнет потреблять больше тока и разрушится. При пайке соединений диодов и транзисторов обязательно используйте теплоотвод.

Если приемник сжигает плавкие предохранители, выключите питание и начните измерения сопротивления. Имейте в виду, что если вы предполагаете короткое замыкание конденсатора, не шунтируйте его, а замените. Проверьте диоды выпрямителя на короткое замыкание, пользуясь омметром и спецификациями изготовителя. Сверьте результаты измерений со спецификациями и ищите закороченную цепь. Короткое замыкание имеет сопротивление 0 или около 0, как показано на рис. 6.23.
