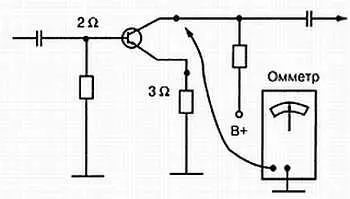

Рис. 6.23. Измерение сопротивления коллектора транзистора с помощью омметра

Для локализации неисправного каскада воспользуйтесь осциллографом, который позволяет специалисту увидеть реальную форму сигнала и определить частотные характеристики: коэффициент усиления, смещение фаз, уровень шума, сетевые помехи.

Стандартной причиной недостаточной громкости, регулировки тембра и искажений в магнитофоне являются грязные головки. Прочистите их изопропиловым спиртом или специальным средством. Нанеся специальную жидкость на кусочек ваты, прочистите также вал и ролик лентопротяжного механизма.

Магнитофоны

После очистки головки обычно проводится ее размагничивание. Используйте специальное устройство, которое устраняет любой нежелательный магнетизм в головке. Нежелательное явление может исказить звук, особенно на высоких частотах. При использовании устройства размагничивания несколько раз проведите им возле головки и затем медленно удалите его.

Если магнитофонная лента не протягивается или протяжка неравномерная, проверьте двигатель и механизм привода. Ищите грязные или поврежденные ролики, валы, пассики, муфты.

Часто пассик растягивается, и его необходимо заменить точно таким же типом, поскольку для ремня размер, ширина и диаметр являются критичными. Кроме того, если звук магнитофона неровный (колеблющийся), а новый ремень не решает проблемы, наиболее вероятной причиной является неисправный двигатель или несбалансированный или искривленный маховик. При необходимости замените неисправную деталь.

Если неправильно работает выключатель, проверьте натяжение пружины и рычага. Учитывайте и возможность дефектной ленты. Слабый или искаженный звук при воспроизведении, возможно, свидетельствует о загрязненной головке.

Проигрыватели лазерных дисков

Проигрыватели лазерных дисков (компакт дисков) сейчас стали стандартом для прослушивания музыки и видеовоспроизведения. Основное преимущество лазерного диска заключается в том, что информация на нем записана в цифровом виде. Это означает, что напряжение сигнала, поступающего от микрофона или видеокамеры, квантуется с регулярными интервалами, и амплитуда сигнала в этот момент сохраняется в виде двоичного кода. Эти цифровые коды записываются с помощью прожигания лазерным лучом углублений на поверхности диска. Схема, необходимая для воспроизведения звука или изображения цифровой информации, очень сложна. Полупроводниковый лазер направляет луч на поверхность вращающегося диска и регистрирует отражение. Если луч падает на ямку, то отражения не происходит. Схема регистрирует эти различия в отраженном сигнале. Комбинация отражающих и не отражающих точек используется для представления чисел, последовательность этих чисел представляет исходный звуковой или видеосигнал. Цифровой сигнал обрабатывается схемой проигрывателя и позволяет минимизировать шум и искажения при воспроизведении, обеспечивая сигнал, очень близкий к исходному аналоговому входному сигналу.

Схема, которая управляет скоростью вращения шпинделя, работой каретки звукоснимателя и обработкой звукового сигнала проигрывателя компакт-дисков, ремонту, в общем, не подлежит. Если она неисправна, то ее следует заменить. Рекомендуется проверить устройства, обеспечивающие вход и выход проигрывателя: переключатели, датчики, двигатели.

Во многих отношениях компоненты проигрывателя лазерных дисков похожи на механические компоненты проигрывателей компакт-дисков и магнитофонов. Типичные проблемы в механических частях: загрузочный механизм, механизм подъема мотора шпинделя, сборка рычага, датчик угла наклона, двигатель наклона, распределительный механизм, передача привода, другие концевые выключатели, рычаги, скобы.

Например, если диск не загружается, проверьте, не связано ли это с загрузочным механизмом или триггерным переключателем. Некачественное воспроизведение может быть результатом неверно выставленного или неисправного датчика наклона, каретки звукоснимателя, вала, привода или неисправности в схеме. Проверьте наличие грязи или пыли на линзе. Очистите линзы и окружающие их компоненты, используя тампон из ваты и изопропиловый спирт. Мягко протрите линзы по спирали от центра к внешним краям. Не пользуйтесь другими спиртами, это может повредить линзы.
