Верхняя пара n-р-n -транзисторов Q2, открыта, когда сигнал на выходе Q1 положительный, нижняя пара р-n-р транзисторов Q3 и Q5, открыта при отрицательном сигнале. Обе полуволны выделяются на нагрузке R L, обеспечивая двухтактную работу.
Более старое оборудование содержит схемы на дискретных транзисторах, как показано на этих рисунках. В современном оборудовании усилитель низкой частоты часто находится в одной интегральной микросхеме или залитом компаундом модуле. Поиск неисправностей в этих модулях заключается в проверке наличия питания на модуль и подаче на входы нужного сигнала. Если при этом нет выходного сигнала, модуль необходимо заменить. До сих пор выпускаются некоторые современные устройства, использующие дискретные транзисторные усилители для мощных выходных каскадов.
Основные сведения о телевизионных передатчиках и приемниках
Телевизионный передатчик фактически состоит из двух отдельных передатчиков. Видеосигнал, или сигнал изображения, амплитудно-модулирован несущей, а звуковой передатчик представляет собой систему ЧМ, очень похожую на систему радиовещания ЧМ. Поэтому передаваемый комплексный сигнал — это комбинация обоих принципов AM и ЧМ. Упрощенная блок-схема системы телевизионной передачи и приема показана на рис. 6.15.

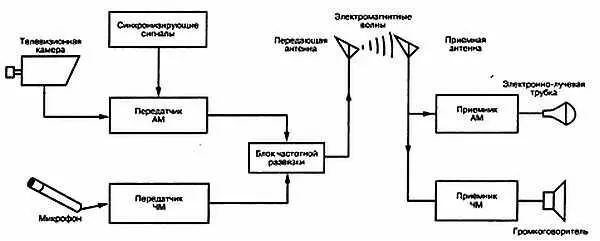

Рис. 6.15. Упрощенная схема телевизионной передачи
Телекамера действует как первичный преобразователь, который превращает световую энергию в электрическую, а трубка для вывода изображения (электронно-лучевая трубка — ЭЛТ) представляет собой преобразователь электрической энергии в свет. Микрофон и динамик являются соответствующими преобразователями для системы звука.
В телевизионной камере узкий электронный луч перемещается горизонтально по светочувствительной поверхности, вырабатывая пропорциональное свету напряжение. Так образуется строка развертки. Электронный луч проходит линию за линией 625 раз в секунду.
Телевизионный приемник должен иметь средства синхронизации полученных камерой сигналов. Поэтому передаваемый сигнал несет и синхроимпульсы.
Телевизор в действительности воспроизводит последовательность точек, которые выдаются с постоянно изменяющейся интенсивностью и скоростью. Наблюдатель видит эту последовательность как картинку на экране. Электронная пушка излучает поток электронов, направляемый электромагнитной системой и проходит слева направо и сверху вниз. Специальное фосфорное покрытие экрана светится при попадании на него электронов.
В телевидении используется чересстрочная развертка с наложением , при которой сканирование начинается в верхнем левом углу, проходит нечетные линии слева направо и завершает 312 линий (рис. 6.16).

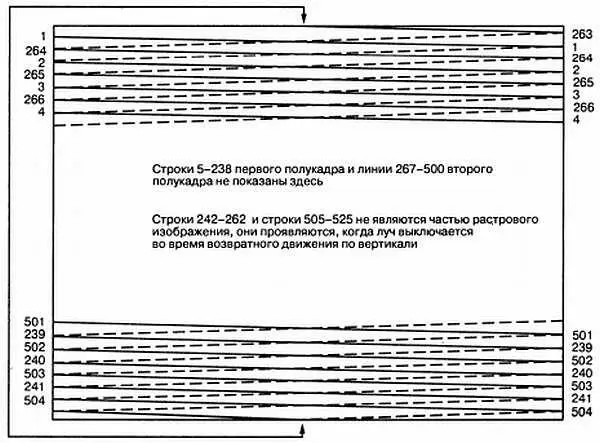

Рис. 6.16. Пример чересстрочной развертки
Луч возвращается с нижней части экрана назад в центр самой верхней части и завершает сканирование четных линий. Каждый набор четных или нечетных линий образует поле, а оба вместе образуют кадр. Поэтому в кадре 625 линий при частоте 25 кадров в секунду.
Каждый раз, когда сканирующий луч перемещается слева направо, он должен вернуться назад. Это называется обратным ходом строки . Когда сканирующий луч достигает нижней точки экрана, он должен быстро вернуться на верхнюю часть экрана. Это называется обратным ходом по кадру . В это время экран черный. Только во время сканирования видно изображение. Генератор развертки по вертикали с частотой 50 Гц отклоняет сканирующий луч вверх. Генератор горизонтальной развертки с частотой 15 625 Гц отклоняет сканирующий луч слева направо по экрану.
Каждый раз, когда сканирующий луч завершает строку, вырабатывается импульс с большой амплитудой, который синхронизирует каждую переданную линию с телевизионным приемником (рис. 6.17).

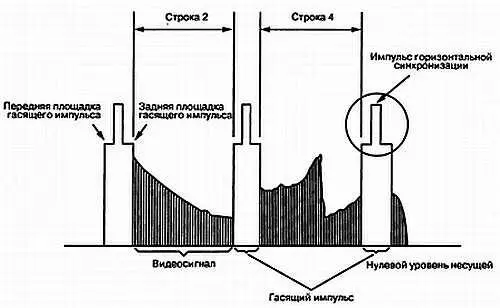

Рис. 6.17. Упрощенный вид видеосигнала, показывающий гасящие импульсы и импульсы горизонтальной развертки
Сигнал от антенны усиливается в каскаде высокой частоты, смешивается с заданной частотой генератора и передается на каскады промежуточной частоты 45,75 МГц, где он усиливается. Затем видеодетектор демодулирует сигнал и посылает звуковую составляющую часть сигнала на низкочастотные каскады, а видеосигнал на каскады обработки сигнала изображения. Выделяемый из видеосигнала звуковой сигнал ЧМ усиливается в УПЧ, демодулируется детектором ЧМ, после которого сигнал НЧ усиливается в УНЧ и подается на динамики.
