Ден Томел - Поиск неисправностей в электронике

Прежде всего необходимо понять, каковы критерии нормальной работы прибора. Руководство пользователя часто дает всю необходимую информацию К счастью, фирма Telex предлагает технические инструкции по очень разумной цене.

Этот раздел даст вам представление о том, какая информация содержится в техническом руководстве. Мы также увидим, как цифровые схемы работают вместе в небольшой системе и научимся тому, что необходимо сделать для локализации неисправности в схеме.

Следующие два абзаца взяты из первой части руководства фирмы Telex, чтобы познакомить вас с прибором.

Copyette (TM) 1 &3 Telex представляет собой двуканальное двудорожечное монофоническое устройство тиражирования аудиозаписей на магнитной ленте, выполненное не базе полупроводниковых электронных приборов, размещенных на съемной модульной плате из стеклотекстолита. Это легкий, переносной настольный прибор, предназначенный для высокоскоростного копирования. Устройство может выполнять три копии с оригинала. Copyette 1&3 дублирует кассеты С-60 с длительностью записи на каждой стороне 30 мин за один проход менее чем за две минуты. Запуск осуществляется нажатием на кнопку Cycle.

Лентопротяжный механизм, который питается от сети переменного тока и потребляет не более 60 Вт, содержит два двигателя и приспособление для верхней загрузки кассет, расположенных в прочном пластмассовом корпусе. Перемещение ленты обеспечивается двигателем постоянного тока с электронным управлением. Нажатие кнопки Cycleподает питание на все четыре лентопротяжных устройства одновременно. На лентопротяжном механизме ORIGINAL воспроизводится кассета, а другие осуществляют запись на свободные магнитные ленты. Операция продолжается до тех пор, пока на приспособлении ORIGINAL не будет обнаружен конец ленты, после чего лентопротяжный механизм останавливается. После чего Copyette 1&3 переходит в режим ожидания».

Отметим, что в рабочем цикле устройства 4 состояния:

1. Ожидание.

2. Начальная перемотка перед копированием.

3. Копирование.

4. Перемотка всех четырех лент.

Следующий раздел сервисного руководства называется «Теория работы». Он описывает схемы, электропитания, звуковые усилители, предусилители воспроизведения, систему управления двигателем и схемы управления протяжкой ленты. Поскольку эта глава касается поиска неисправностей в цифровых схемах, мы рассмотрим только последние схемы. При чтении раздела о теории работы схемы, необходимо обратится к изображениям (рис. 8.19).

1. Емкость всех конденсаторов приведена в микрофарадах, если не указано иначе.

2. Сопротивление резисторов указано в Омах, рассеиваемая мощность 0.25 Вт ± 5 %. если не указано иначе.

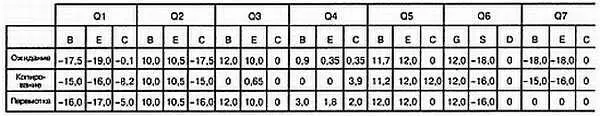

3. Все напряжения — это напряжения постоянного тока, измеренные с помощью вольтметра с высоким импедансом относительно земли.

4. Все напряжения типовые и могут незначительно отличаться вследствие допусков элементов схемы.

5. СМ— двигатель вращения вала, РМ— двигатель позиционирования.

6. Эта схема может изменяться при модернизации устройства.

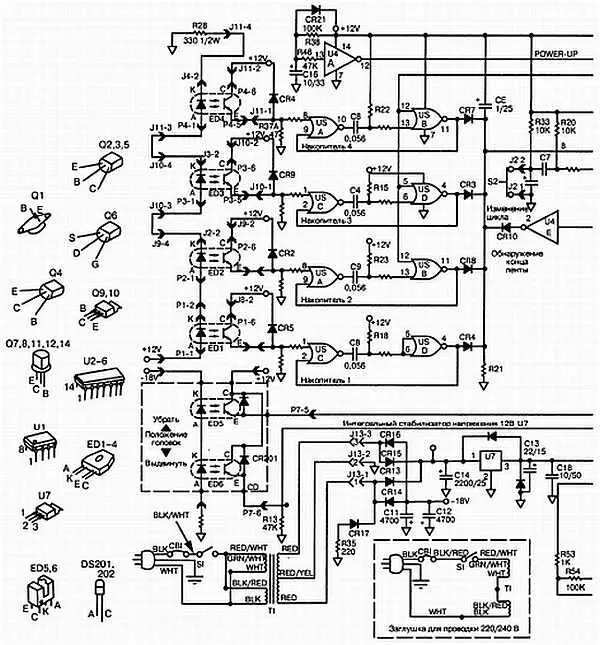

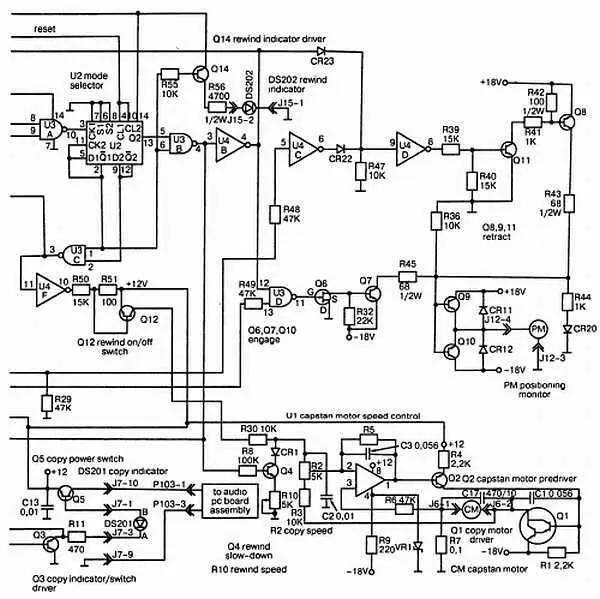

Рис. 8.19. Схема цепей устройства Copyette 1&3

«Все режимы работы Copyette 1 &3 задаются счетчиком и соответствующей логикой дешифратора. Счетчик U2 (4013) представляет собой сдвоенный D-триггер. Этот счетчик с делением на 2 может выдавать четыре различных двоичных состояния (соответствующие четырем состояниям процесса копирования). Когда на Copyette 1&3 подается питание, логические схемы переходят в состояние ожидания (U4A и сопутствующими компонентами). Интерфейс Copyette 1&3 позволяет при нажатии кнопки переходить сразу к следующему циклу, независимо от текущего состояния. Кроме того, для схемы позиционирования головки необходима определенная логика. При включении питания устройство проверяет положение головки, чтобы определить, в каком режиме находится механика (с помощью оптических датчиков положения ED5 и ED6). Для соответствия требованиям режима ожидания прижимной ролик и скоба головки должны быть отведены назад. Соответствующий датчик ED5 формирует сигнал выключения (логический уровень низкий на Р7-5.
