Ден Томел - Поиск неисправностей в электронике

Каждый накопитель снабжен схемой регистрации конца ленты, которая состоит из оптрона инфракрасного излучения с открытым каналом IR. Отражающий элемент прикреплен к валу, схема формирования сигнала окончания ленты состоит из двух элементов И-НЕ (часть U5, U6) и RC элемента задания постоянной времени (C4-R15, C5-R18, C8-R22, C9-R25). Отражающий элемент расположен не вокруг всего вала, поэтому отражение любого падающего света во время вращения прерывистое. Каждая оптоэлектронная пара IR настроена так, чтобы отражать и принимать излучение во время вращения вала. Рабочие напряжения и формы сигналов приведены на рис. 8.20.

Выход всех четырех схем EOT подается через входные диоды (CR3, 4, 7, 8), катоды которых соединены вместе. Любой переход уровня высокий-низкий на катодах диодов оказывает такое же воздействие, как нажатие кнопки Cycle: устройство переходит к следующей операции. Например, если машина находится в состоянии перемотки перед копированием, переход ВЫСОКИЙ-НИЗКИЙ на линии означает, что во всех накопителях перемотка закончилась и можно начинать копирование. Однако можно заметить, что когда устройство находится в режиме копирования, следующая операция (перемотка после копирования) начинается, когда прекращает движение лента в накопителе ORIGINAL, даже если одна или более лент, на которые производится копирование, все еще движется. В режиме копирования схема обнаружения конца ленты для всех накопителей отключается высоким логическим уровнем на выводе 4U4. Причина заключается в том, что просто нет необходимости продолжать копирование».

Рис. 8.20. Схемы для поиска неисправностей из сервисного руководства фирмы Telex

Чтобы помочь вам понять работу схемы, необходимо привести следующие пояснения. Copyette 1&3 механически определяет направление, в котором вращается лента и положение головок и ролика, перемещая направляющий винт полностью по часовой стрелке (головки в действии) или против часовой стрелки (головки убраны). Двигатель, который приводит в действие этот направляющий винт, показан в дальней части правой стороны схемы и называется позиционирующим двигателем (РМ). Рабочее положение служит для копирования (вал вращается вперед). Положение с убранными головками используется для всех остальных режимов работы (при перемотке вал вращается в обратном направлении). Обратите внимание, что транзисторы привода двигателя управляются элементами комбинированной логики U3B, U4C, U3D, которые используются для декодирования состояния счетной схемы и регистрируют механическое положение.

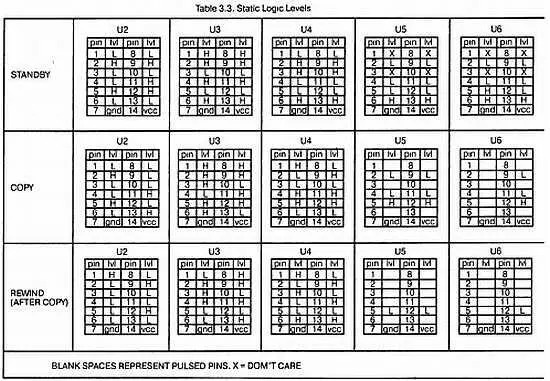

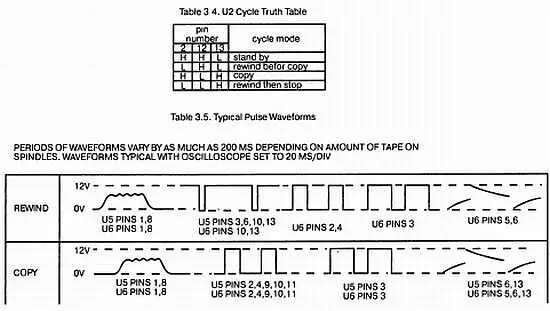

Это сервисное руководство детально описывает правильную работу системы. На рис. 8.20 показана страница из руководства, которая содержит три полезных таблицы. Первая дает логические уровни для каждого из основных элементов при грех активных режимах работы. Вторая (3.4) определяет логические состояния U2 для каждого режима. Третья (3.5) показывает типичные формы сигналов в контрольных точках схемы.

Если в сервисном руководстве содержится подобная информация, это может оказать серьезную помощь для быстрой локализации проблемы. Иначе специалист должен восстановить значительную часть ее с помощью тщательного анализа схемы. В любом случае мастер обязан понимать, каковы должны быть правильные логические уровни сигналов, прежде чем измерять их реальные значения.

Важно также, чтобы специалист понимал условия и предпосылки, при которых нормальные логические уровни должны действовать. В этом примере это «статические» уровни. Это означает, что они корректны, когда устройство работает должным образом в заданном режиме. Они некорректны для периода изменения состояний. Например, когда двигатель, определяющий положение постоянно возникают у первого и редко в присутствии второго. Когда в устройстве возникает неисправность такого рода, это выражается в следующем. После полной перемотки всех лент двигатель, как всегда, меняет скорость, но затем двигатель позиционирования лишь слегка перемещает головки, в то время как по правилам головки должны полностью выходить. Следует обратить внимание на еще подозрительные факторы. Когда во время копирования ролик не вращается, кнопка Cycle не переходит к следующему состоянию и кажется, что-то перегревается, пора обратиться к специалисту (табл. 8.2).
