В некоторые счетчики можно предварительно загрузить заданную величину, чтобы они считали от нее, возрастая до максимума, или убывая до минимума. Максимальную или минимальную величину часто называют конечным отсчетом, при достижении которого может происходить дешифрация этого события и повторная загрузка для начала следующего цикла. Например, счетчик может регистрировать количество объектов, которые находятся в коробке, емкостью 12 объектов. В счетчик записывается числом 1100 (двоичное) 12 при загрузке каждого объекта счетчик уменьшается на единицу. Когда счетчик достигает 0, дешифратор выдает импульс — сигнал для замены полной коробки на пустую.

Регистры сдвига

Регистры сдвига состоят из триггеров, которые соединяются для передачи информации от одного триггера другому, как показано на рис. 8.15. Регистры сдвига синхронизируются общим источником синхросигналов. Когда поступает активный фронт синхросигнала, установленное на последовательном входе число записывается в первый триггер. Предыдущее содержимое этого триггера записывается в следующий регистр и т. д. Диаграмма времени и график состояний на рис. 8.15 демонстрируют пример того, как исходное содержимое регистра 1101 сдвигается через QD, бит за битом. При этом новые последовательные данные (1100) поступают на QA через последовательный вход.

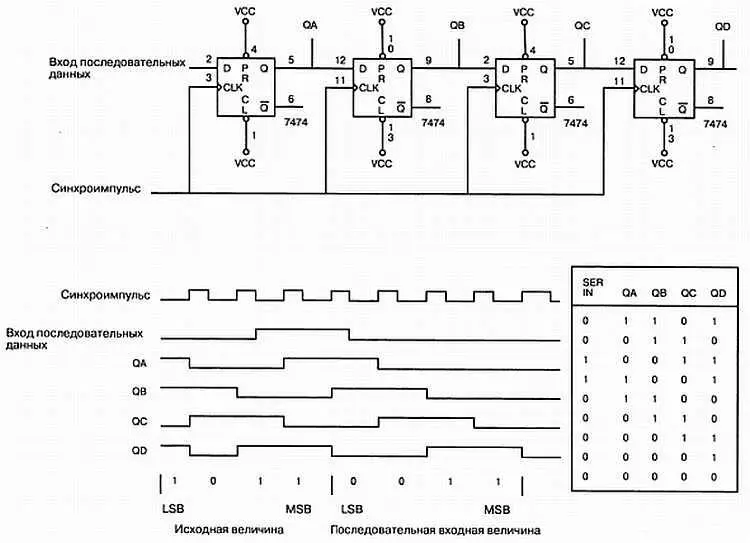

Рис. 8.15. Регистр сдвига на D-триггерах

Регистры сдвига можно соединить параллельно, аналогично счетчикам. Это полезно для преобразования параллельной формы представления двоичного числа (когда каждый вывод микросхемы соответствует определенному разряду) в последовательную форму, например, в последовательность импульсов, которую можно передать по одному проводу. На другом конце кабеля последовательные данные снова поступают в регистр, и из него считывается параллельная величина (рис. 8.16).

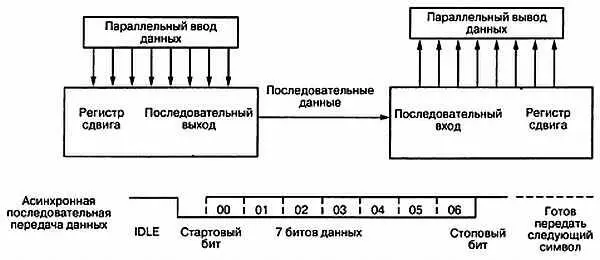

Рис. 8.16. Преобразования параллельных данных в последовательные и наоборот

Форма сигналов с временными характеристиками, приведенная на рис. 8.16, показывает распространенный формат асинхронной передачи данных. Асинхронная передача означает, что передатчик может послать символ в любое время. Передача такого рода может быть осуществлена по одной паре витых проводов: один провод для сигнала, другой — для земли. Стартовый бит необходим для оповещения приемника о предстоящей передаче данных.

Между передачами линия считается незанятой и всегда находится в состоянии логической 1. Стоповый бит обеспечивает, по крайней мере, время передачи 1 бита в незанятом режиме между символами.

Между стартовым и стоповым битом данные сдвигаются по одному биту, начиная с наименьшего.

Микросхемы, которые используются для последовательной передачи данных, представляют собой универсальные приемопередатчики. Эти приборы содержат отдельные регистры сдвига и все остальные схемы, которые необходимы для добавления стартовых и стоповых битов и координации работы.

Уровень сигналов ТТЛ (5 В) плохо подходит для передачи по длинным кабелям. Поэтому входные и выходные сигналы типичного приемо-передатчика проходят через схемы преобразования уровня ТТЛ (+5 В и земля) в +12 В и -12 В для логического 0 и 1, и, соответственно, наоборот.

Для передачи сигналов на большие расстояния и для повышения помехоустойчивости, например, на телефонной линии, логические сигналы необходимо промодулировать высокой частотой. Эту работу выполняет модем (сокращение от модулятор/демодулятор). Скорость передачи данных измеряется в бодах и представляет собой количество передаваемых в секунду бит. Сервисное обслуживание систем последовательной передачи данных часто включает тестирование целостности линии и правильного соединения приемника и передатчика.

Если сигнал не поступает, необходимо провести диагностику неисправности с помощью осциллографа для прослеживания сигнала между различными каскадами передатчика. Другой способ убедиться в том, что кабель и приемник работают нормально, заключается в замене передатчика на заведомо исправное или тестовое устройство, которое обычно выдает закодированные символы ASCII, например буквы от А до Z.

Сигналы в компьютерной системе связи университета Пурдю (Purdue) часто передаются по кабелю на несколько километров, через множество соединительных устройств и коммутационных панелей. Часто возникают проблемы в линиях. Был разработан специальный инструмент поиска неисправностей при последовательной передаче для идентификации проблемы и тестирования системы. Этот диагностический блок может передавать и принимать последовательные данные, выводя их на жидкокристаллический экран. Он может также провести полное тестирование кабелей. Для использования функции тестирования проводки специалист подключает набор диодов к одному концу кабеля, а тестовый прибор — к другому концу. Прибор посылает импульсы по каждому проводу и регистрирует сигналы, возвращающиеся по другим проводам. Оценивая ответный сигнал, тестовый прибор определяет наличие в каждом проводе обрывов, короткого замыкания и неправильного подключения к терминалам.
